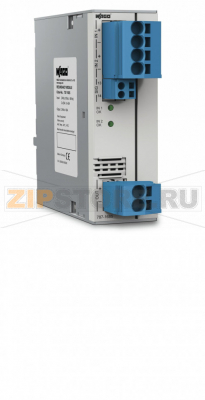

Модуль резервирования питания; Напряжение на входе 2 x 24 В пост. тока; Входной ток 2 x 20 А; Напряжение на выходе 24 В пост. тока; Ток на выходе 40 A Wago 787-1685

Name: Модуль резервирования питания; Напряжение на входе 2 x 24 В пост. тока; Входной ток 2 x 20 А; Напряжение на выходе 24 В пост. тока; Ток на выходе 40 A Wago 787-1685
Brand: Wago
SKU: 787-1685

Каталожный номер 787-1685

Модуль резервирования питания; Напряжение на входе 2 x 24 В пост. тока; Входной ток 2 x 20 А; Напряжение на выходе 24 В пост. тока; Ток на выходе 40 A Wago 787-1685 - Модуль резервирования питания; Напряжение на входе 2 x 24 В пост. тока; Входной ток 2 x 20 А; Напряжение на выходе 24 В пост. тока; Ток на выходе 40 A Wago 787-1685

Розничная цена

238.28 $ с НДС

array(34) { ["id"]=> string(6) "170975" ["product_id"]=> string(6) "233589" ["id_1c"]=> NULL ["sku"]=> string(8) "787-1685" ["sort"]=> string(1) "0" ["name"]=> string(8) "787-1685" ["image_id"]=> NULL ["price"]=> float(22638) ["primary_price"]=> string(10) "238.287588" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(22638) ["unconverted_price"]=> float(238.28) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(22638) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 22638 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Features:

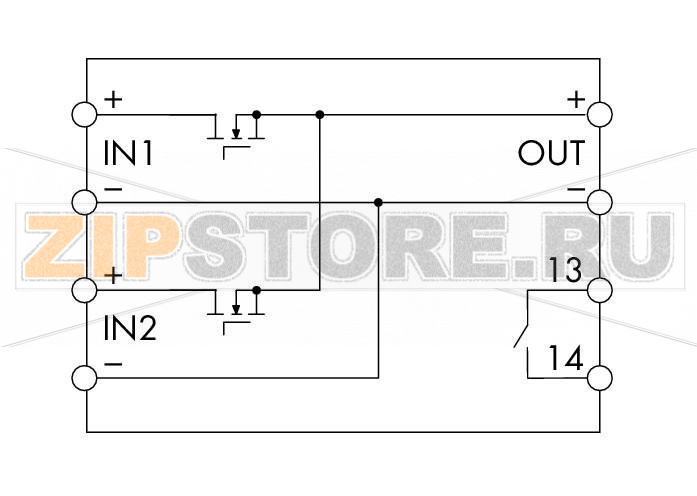

Redundancy module with low-loss MOFSET decouples two power supplies.
For redundant and fail-safe power supply
Continuous output current: 40 ADC, in any ratio of both inputs (e.g., 20 A / 20 A or 0 A / 40 A)
Suitable for power supplies with PowerBoost and TopBoost
Same profile as CLASSIC Power Supplies
Connects to power supplies with electrically isolated output voltage (SELV) per EN 60950-1/UL 60950-1; PELV per EN 60204

Технические данные

Вход:

Nominal input voltage Ui nom	2 x DC 24 V
Input voltage range	2 x DC 10 … 36 V
Nominal mains frequency range	0 Hz
Input current Ii	? 40 A (from one input path); ? 20 A (via both input paths)
PowerBoost Input	DC 60 A (4 s); DC 50 A (8 s)
TopBoost Input	DC 100 A (50 ms)

Выход:

Nominal output voltage Uo nom	DC 24 V
Output voltage range	DC 10 … 36 V (Ui – voltage drop(
Voltage drop	? 100 mV (Input/Output)
Nominal output current Io nom	40 A
Выходная мощность	960 W
Switching frequency	5 kHz
PowerBoost	DC 120 A (4 s); DC 100 A (8 s)
TopBoost	DC 200 A (50 ms)

Signaling and communication

Сигнализация	1 x LED IN1 (green) 1 x LED IN2 (green 1 x signal contact DC OK (IN1 and IN2 > 10 VDC)
Индикация рабочего состояния	2 x LED gree (Uo > 10 VDC)

Снижение эффективности/мощности:

Power loss Pv	? 1,5 W (no load); ? 9,5 W (nominal load)
Efficiency	99,5 %

Защита с помощью предохранителей:

Внутренний предохранитель

нет

Защита и безопасность:

Insulation voltage (connectors-housing)	DC 0,5 kV
Класс защиты	III
Степень защиты	IP20 (per EN 60529)
Защита от переполюсовки	да
Feedback voltage	? DC 37 V
Параллельная работа	да
Последовательное подключение	нет
Среднее время наработки на отказ	> 500 000 ч (согласно МЭК 61709)

Данные соединения

Connection type (1)	Input/Output
Технология соединения	Push-in CAGE CLAMP®
WAGO terminal	WAGO 831 Series
Размеры одножильных проводников	0,5 … 10 mm? / 20 … 8 AWG
Тонкие многожильные проводники	0,5 … 10 mm? / 20 … 8 AWG
Длина снятия изоляции	13 … 15 mm / 0.51 … 0.59 inch
Connection type (2)	Signaling
Тип соединения 2	CAGE CLAMP®
WAGO terminal 2	WAGO 721 Series
одножильные, соединяемые	0,08 … 2,5 mm? / 28 … 12 AWG
тонкие многожильные, соединяемые	0,08 … 2,5 mm? / 28 … 12 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина	42 mm / 1.654 inch
Высота	127 mm / 5 inch
Length from upper-edge of DIN-35 rail	139,5 mm / 5.421 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Вес

370

Environmental Requirements

Surrounding air (operating) temperature	-40 … 70 °C
Surrounding air (storage) temperature	-40 … 85 °C
Relative humidity	5 … 96 % (no condensation permissible)
Снижение	-1.5 %/K (> 65 °C)
Степень загрязнения	2
Климатическая категория	3K3 (per EN 60721; except for low air pressure)

Стандарты и спецификации:

Маркировка соответствия	CE
Стандарты и спецификации	EN 61204-3; EN 60950-1; UL 60950; UL 508; DNV GL

Коммерческие данные

Тип упаковки	BOX
Country of origin	DE
GTIN	4055143534529
Customs tariff number	85044090900
