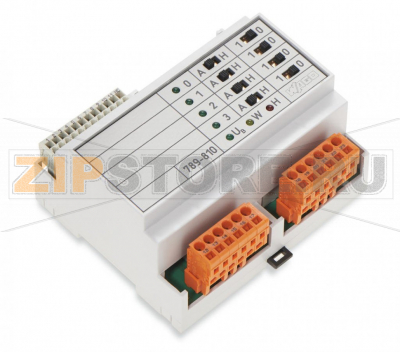

Модуль ручного управления; 4 дискретных выхода; 1,50 mm Wago 789-810

Каталожный номер 789-810
Розничная цена
604 $ с НДС ≈ 57 365 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

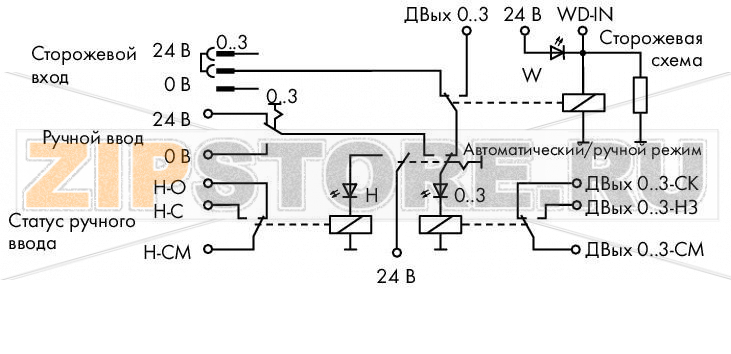

Дискретный модуль ручного контроля 789?810 управляет разными выходами 0 ... 3 и указывает их статус при помощи светодиодов зеленого цвета и переключающего контакта реле мощности.

В зависимости от ручного/автоматического переключателя и входа сторожевой схемы, статусы 0 или 1 передаются через электрически изолированный выход при помощи реле.

Аналоговый модуль ручного контроля 789?811 управляет разными аналоговыми выходами 0 ... 3.

В зависимости от ручного/автоматического переключателя и входа сторожевой схемы, установленные напряжения между 0 ... 10 В передаются к выходу.

Электрические данные

Nominal operating voltageDC 24 V
Operating voltage range±20 %
№ 1/1024 В Рабочее напряжение питания
No. 2: GND
No. 3 / 4 / 5 / 6: DI-0 … 3; input 0 … 3; 24 V / 20 mA max.
No.11: WD-IN; watchdog input; 24 V / 20 mA max.
№ 12/15/18/21No. 7: H-C; manual operation; "closed”
No. 8: H-CM; manual operation; common
No. 9: H-O; manual operation; “open”
No. 12 / 15 / 18 / 21: GND
No. 13 / 16 / 19 / 22: AO-0 … 3; output 0 … 3; 0 … 10 V / 20 mA max.
No. 14 / 17 / 20 / 23: GND

Защита и безопасность:

электрическая прочность вход/выход (kV)4

Данные соединения

Connection type (1)Input
Технология соединенияСоединение CAGE CLAMP®
WAGO terminalWAGO 734 Series
Размеры одножильных проводников0,08 … 1,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники0,08 … 1,5 mm? / 28 … 14 AWG
Длина снятия изоляции7 mm / 0.28 inch
Connection type (2)Output
Тип соединения 2CAGE CLAMP®
WAGO terminal 2WAGO 231 Series
одножильные, соединяемые0,08 … 2,5 mm? / 28 … 12 AWG
тонкие многожильные, соединяемые0,08 … 2,5 mm? / 28 … 12 AWG
Длина снятия изоляции8 … 9 mm / 0.31 … 0.35 inch

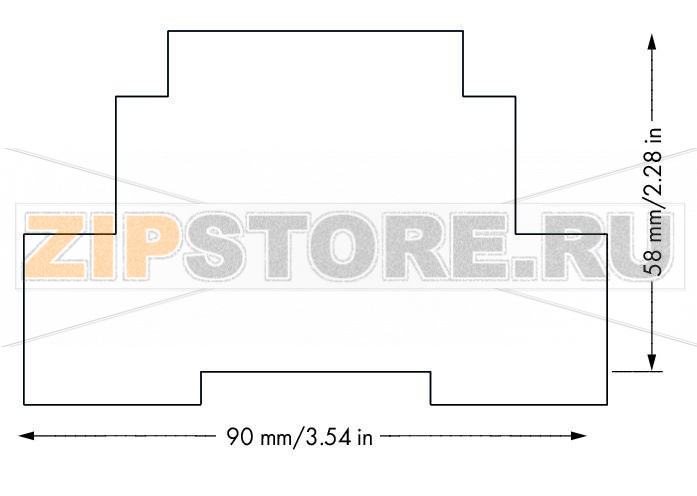

Geometrical Data

Ширина106 mm / 4.173 inch
Высота от верхнего края DIN-рейки58 mm / 2.283 inch
Длина90 mm / 3.543 inch

Механические данные

Тип монтажаDIN-рейка 35 мм
Housing designDIN-rail-mount enclosure

Material Data

Пожарная нагрузка0,456

MJ

Вес251,6

g

Environmental Requirements

Surrounding air (operating) temperature0 … 50 °C
Surrounding air (storage) temperature-25 … 70 °C

Коммерческие данные

Product Group6 (Interface Electronics)
Тип упаковкиBOX
Country of originDE
GTIN4050821108849
Customs tariff number85389091890

Характеристики

Производитель Wago
Заказ кратно 1
Минимальный заказ 1
Вес 0 кг
Длина 90 мм
Ширина 106 м
