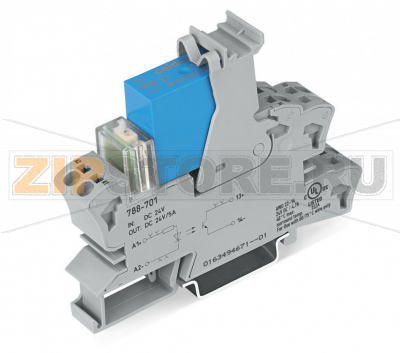

Модуль твердотельного реле; Номинальное входное напряжение: 24 В пост.тока; Диапазон выходного напряжения: 3 - 30 В пост.тока; Предельный длительный ток: 5 А; 2-проводное подключение; Красный индикатор состояния; Ширина модуля: 15 мм; серые Wago 788-701

Name: Модуль твердотельного реле; Номинальное входное напряжение: 24 В пост.тока; Диапазон выходного напряжения: 3 - 30 В пост.тока; Предельный длительный ток: 5 А; 2-проводное подключение; Красный индикатор состояния; Ширина модуля: 15 мм; серые Wago 788-701
Brand: Wago
SKU: 788-701

Каталожный номер 788-701

Модуль твердотельного реле; Номинальное входное напряжение: 24 В пост.тока; Диапазон выходного напряжения: 3 - 30 В пост.тока; Предельный длительный ток: 5 А; 2-проводное подключение; Красный индикатор состояния; Ширина модуля: 15 мм; серые Wago 788-701

Розничная цена

34 $ с НДС

array(34) { ["id"]=> string(6) "170546" ["product_id"]=> string(6) "233161" ["id_1c"]=> NULL ["sku"]=> string(7) "788-701" ["sort"]=> string(1) "0" ["name"]=> string(7) "788-701" ["image_id"]=> NULL ["price"]=> float(3236) ["primary_price"]=> string(9) "34.062136" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(3236) ["unconverted_price"]=> float(34.06) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(3236) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43584]=> string(8) "Реле" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 3 236 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Примечание:

Optocouplers and solid state relays are designed for use in signal processing networks, which are not supplied by the low-voltage power supply networks.

Технические данные

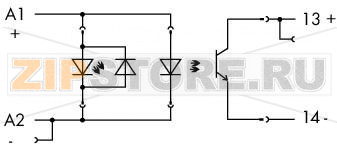

Схема управления:

Nominal input voltage UN	DC 24 V
Input voltage range (low level)	DC 0 … 2,5 V
Input voltage range (high level)	DC 15 … 30 V
Nominal input current at UN	9,3 mA

Цепь нагрузки:

Circuit type	2-conductor termination

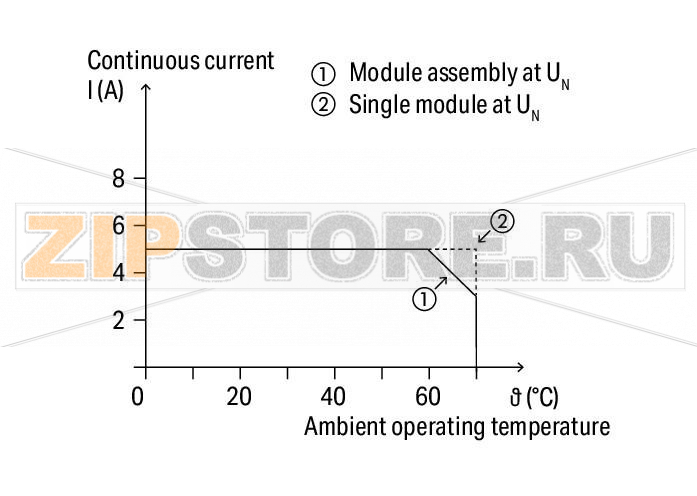

Limiting continuous current	5 A
Nominal output voltage	DC 24 V
Output voltage range	DC 0 … 30 V
Max. voltage drop at output	? DC 0,3 V
Turn-on time	? 50 µs
Drop-out time	? 600 µs
Switching frequency	? 100 Hz

Signaling

Индикация состояния

LED red

Защита и безопасность:

Степень загрязнения	2
Dielectric strength, control/load circuit (AC, 1 min)	2,5 kVrms
Степень защиты	IP20

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Размеры одножильных проводников	0,34 … 2,5 mm? / 22 … 14 AWG
Тонкие многожильные проводники	0,34 … 2,5 mm? / 22 … 14 AWG
Длина снятия изоляции	9 … 10 mm / 0.35 … 0.39 inch

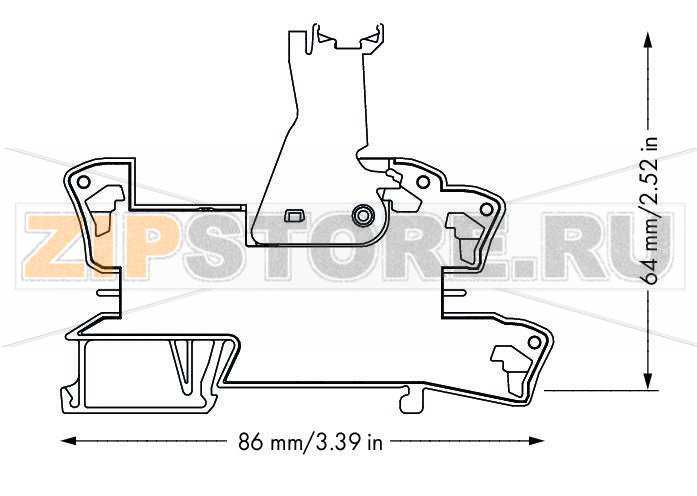

Geometrical Data

Ширина	15 mm / 0.591 inch
Высота от верхнего края DIN-рейки	64 mm / 2.52 inch
Длина	86 mm / 3.386 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	серые
Пожарная нагрузка	0,686 MJ
Вес	47 g

Environmental Requirements

Surrounding air (operating) temperature at UN	-40 … 70 °C
Surrounding air (operating) temperature for UL	-40 … 40 °C
Surrounding air (storage) temperature	-40 … 70 °C
Processing temperature	-25 … +50 °C

Стандарты и спецификации:

Стандарты и спецификации

EN 61000-6-2; EN 61000-6-3; EN 61373; EN 61010-2-201; UL 508 (max. 40 °C/4.7 A)

Коммерческие данные

Product Group	6 (Interface Electronics)
Тип упаковки	BOX
Country of origin	DE
GTIN	4045454743871
Customs tariff number	85365005000

Характеристики

Производитель	Wago
Тип запчасти	Реле
Заказ кратно	1
Минимальный заказ	1
Вес	0 кг
