Модуль защиты от перенапряжений; Номинальное напряжение: 24 В пост.тока; для 2 путей сигнала с общим разрядником для защиты от перенапряжения; для симметричных интерфейсов; Двухступенчатые; Ширина: 6 мм; 2,50 mm Wago 792-801

Name: Модуль защиты от перенапряжений; Номинальное напряжение: 24 В пост.тока; для 2 путей сигнала с общим разрядником для защиты от перенапряжения; для симметричных интерфейсов; Двухступенчатые; Ширина: 6 мм; 2,50 mm Wago 792-801
Brand: Wago
SKU: 792-801

Каталожный номер 792-801

Модуль защиты от перенапряжений; Номинальное напряжение: 24 В пост.тока; для 2 путей сигнала с общим разрядником для защиты от перенапряжения; для симметричных интерфейсов; Двухступенчатые; Ширина: 6 мм; 2,50 mm Wago 792-801 Short description: Provides surge protection for IT systems and devices in the voltage range up to 60 V (except custom solutions, e.g., telephone systems with ringing voltage). Overvoltage protection is also possible for DIN-35 rail-mount terminal blocks. Multi-stage surge arresters in rail-mount terminal blocks (792-80x Series) of just 6 mm width ensure cost-effective protection for control and bus technology (e.g., LON® network, PROFIBUS network, binary signals). Features: Protect your system against overvoltage Slim, space-saving design Control operational costs by preventing expensive, unplanned downtime High operational reliability and system uptime...

Розничная цена

109 $ с НДС

array(34) { ["id"]=> string(6) "171346" ["product_id"]=> string(6) "233960" ["id_1c"]=> NULL ["sku"]=> string(7) "792-801" ["sort"]=> string(1) "1" ["name"]=> string(7) "792-801" ["image_id"]=> NULL ["price"]=> float(10356) ["primary_price"]=> string(10) "109.007256" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(10356) ["unconverted_price"]=> float(109) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(10356) ["original_compare_price"]=> float(0) ["features"]=> array(6) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1148 (10) { ["id":"shopDimensionValue":private]=> string(5) "10481" ["value":"shopDimensionValue":private]=> string(2) "91" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.091" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1151 (10) { ["id":"shopDimensionValue":private]=> string(5) "10269" ["value":"shopDimensionValue":private]=> string(1) "6" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "6" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 10 356 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Краткое описание:

Обеспечивает защиту от перенапряжения для ИТ‑систем и устройств в диапазоне напряжений до 60 В (за исключением специальных решений, например, телефонных систем с вызовным током).

Защита от перенапряжения также возможна для клемм на DIN‑рейку 35 мм. Многоступенчатые ограничители перенапряжений в клеммах на DIN‑рейку (серия 792‑80x) шириной всего 6 мм обеспечивают экономичную защиту систем управления и шинной техники (например, сети LON®, PROFIBUS, двоичные сигналы).

Особенности:

Защита системы от перенапряжений
Тонкий, экономящий место дизайн
Снижение операционных расходов за счет предотвращения дорогих незапланированных простоев
Высокая надежность эксплуатации и готовность системы

Примечание:
Координационные характеристики предоставляют информацию о допустимой мощности защиты от перенапряжения и защитной способности.

Электрические данные

Номинальное рабочее напряжение	DC 24 V
Макс. длительно допустимое рабочее напряжение	AC 23 V / DC 33 V
Номинальный ток	0,5 A
Номинальный разрядный ток (8/20 мкс) на линию	5 kA
Номинальный разрядный ток (8/20 мкс) суммарно	10 kA
Уровень защитного напряжения линия/линия (кат. C2 при IN)	? 50 V
Уровень защитного напряжения линия/PG (кат. C2 при IN)	? 750 V
Уровень защитного напряжения линия/линия (кат. C3 при IN)	? 45 V
Уровень защитного напряжения линия/PG (кат. C3 при IN)	? 650 V
Время срабатывания линия/линия	?
Время срабатывания линия/PG	? 100 ns
Ограничивающая частота	6 MHz
Ограничивающая частота Ader/PG	6 MHz
Полное сопротивление R / линия	1,8 ?
Емкость линия/линия	? 10 nF
Емкость линия/PG	? 5 pF

Защита и безопасность

Степень защиты	IP00
Степень защиты с торцевой и промежуточной пластиной	IP20

Данные соединения

Количество соединений	5
Технология соединения	CAGE CLAMP®
Одножильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 14 AWG
Длина зачистки изоляции	5 … 6 mm / 0.2 … 0.24 inch

Геометрические данные

Ширина	6 mm / 0.236 inch
Высота от верхнего края DIN‑рейки	56 mm / 2.205 inch
Длина	91 mm / 3.583 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Вес

38,7

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	-40 … 80 °C
Температура окружающего воздуха (хранение)	-40 … 80 °C

Стандарты и спецификации

Стандарты и спецификации

МЭК 61643‑21

Коммерческие данные

Продуктовая группа	21 (Special Products Electronic)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4017332780742
Код ТН ВЭД	85363010900

Назначение и область применения

Модуль WAGO 792‑801 предназначен для защиты слаботочных, симметричных интерфейсов и линий передачи данных от импульсных перенапряжений, возникающих из‑за грозовых разрядов, коммутационных процессов и электромагнитных наводок. Компактное исполнение для монтажа на DIN‑рейку делает решение удобным для шкафов управления и распределительных панелей в промышленной автоматике, системах диспетчеризации и связи, включая шины управления и двоичные сигналы.

Принцип работы

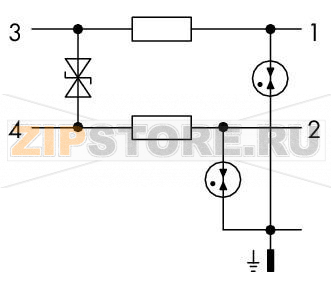

Защита реализована двухступенчатой схемой с общим разрядником для двух сигнальных путей. Первая ступень быстро отводит энергию импульса на заземление, снижая воздействие на аппаратуру. Вторая ступень формирует низкий уровень остаточного напряжения на линии, сохраняя целостность сигнала. Такая каскадная топология повышает устойчивость канала связи без заметного влияния на рабочие параметры линии.

Типичные причины выхода из строя

Превышение энергетических или амплитудных пределов из‑за близких грозовых разрядов, повторяющихся импульсов или ошибок координации ступеней защиты.
Неправильное или высокоомное заземление, длинные или навесные проводники PE, создающие перенапряжение на клеммах устройства.
Ошибки монтажа: перепутанные линии и земля, нарушение полярности симметричных интерфейсов, ослабленные контакты в клеммах.
Агрессивная среда, конденсат, пыль и коррозия, приводящие к утечкам и деградации компонентов защиты.
Механические воздействия и вибрации, повреждающие корпус или контактные группы.
Длительная эксплуатация в предельных режимах, старение газоразрядников и полупроводниковых элементов.

Как понять, что модуль неисправен

Пропадание связи, рост ошибок/CRC в линии, нестабильная работа интерфейса после грозы или коммутаций.
Постоянное короткое замыкание между линиями или линия‑земля, быстрый нагрев защитного модуля, срабатывание предохранителей.
Повышенные утечки на линиях, заметное ослабление/искажение сигнала.
Визуальные признаки: потемнение, следы оплавления, запах гари, трещины корпуса.
Несоответствие электрических параметров при проверке омметром/мегомметром относительно исправного образца.

Рекомендации по эксплуатации и обслуживанию

Обеспечьте короткое, прямое и надежное подключение к системе заземления; минимизируйте длину и петли проводников.
Регулярно подтягивайте клеммные соединения CAGE CLAMP и проверяйте отсутствие коррозии, загрязнений и влаги.
Проводите периодический осмотр после грозовой активности или аварийных отключений; при малейших признаках повреждения заменяйте модуль WAGO 792‑801.
Соблюдайте координацию ступеней SPD в шкафу: грубая защита на вводе, тонкая — у чувствительных линий.
Разводите силовые и сигнальные кабели, применяйте экранирование и правильное заземление экранов.
Поддерживайте нормальный температурно‑влажностный режим в шкафу, исключайте конденсацию.
Храните запасной модуль для быстрой замены и минимизации простоя критичных линий.

Применение WAGO 792‑801 позволяет повысить устойчивость систем к импульсным воздействиям, снизить риски простоев и защитить дорогостоящее оборудование автоматизации без усложнения монтажа и обслуживания.
