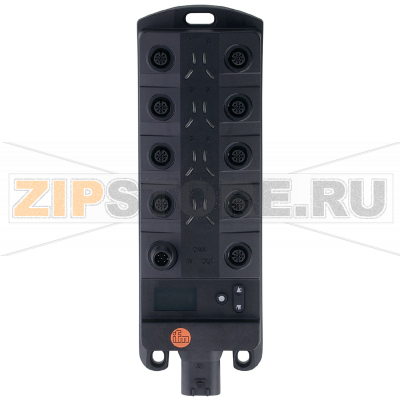

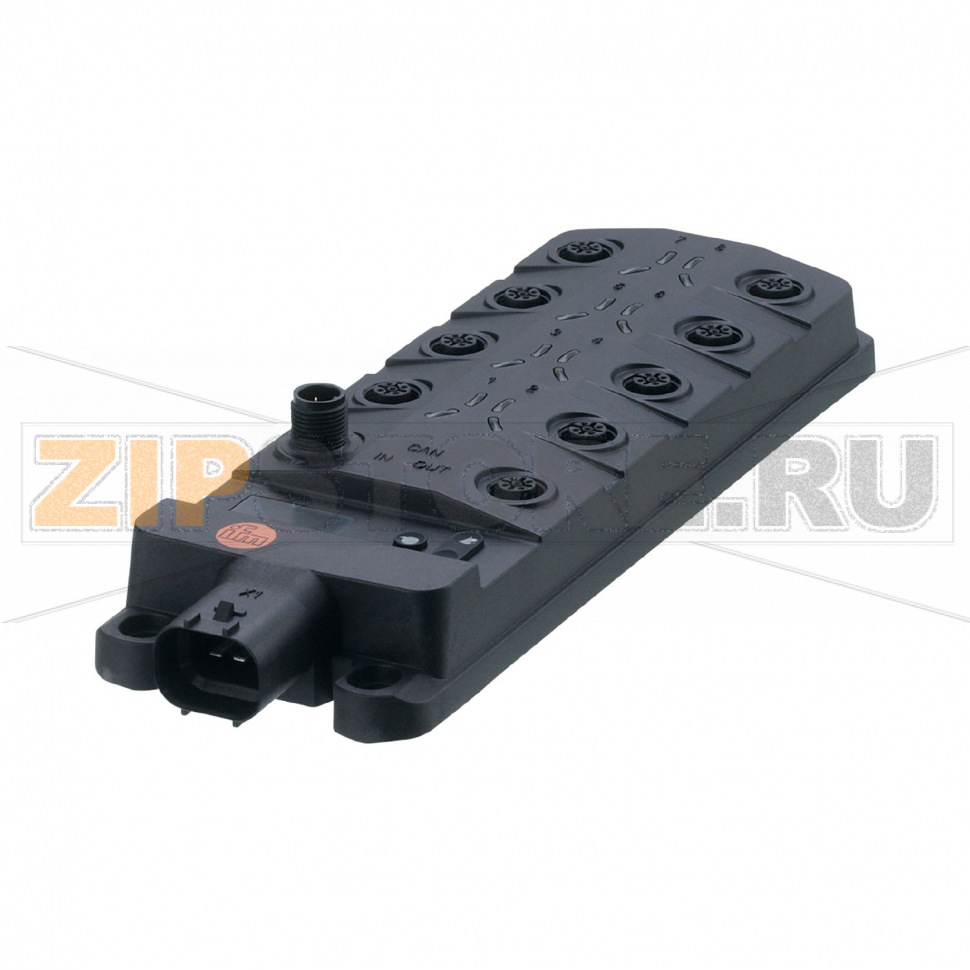

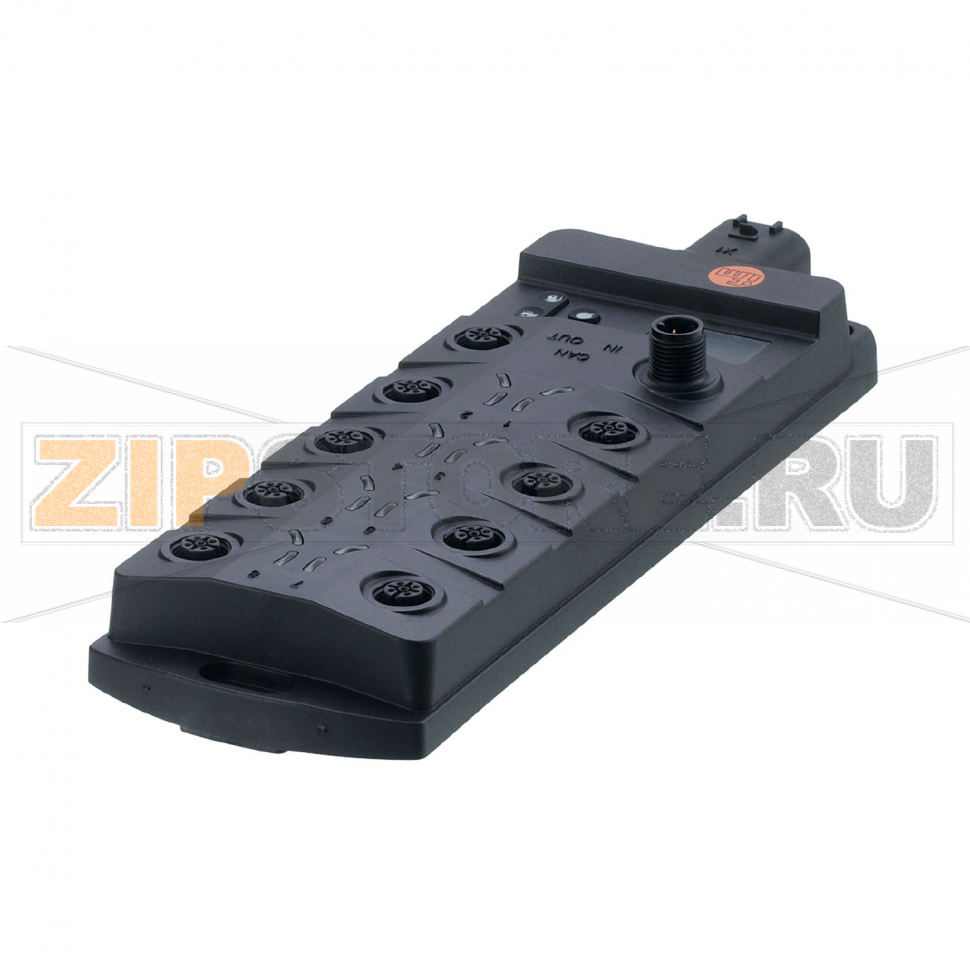

Модуль ввода/вывода для подвижной техники IFM CR2042

Описание товара

• Серия: CompactModule
• Габариты: 234 x 76 x 37 mm
• Общее количество входов: 8
• Общее количество выходов: 8
• Разъем: M12

Назначение и особенности

ioControl/In 8/Out 8/M12 — модуль ввода/вывода для подвижной техники, предназначенный для децентрализации подключения датчиков и исполнительных устройств на машинах и спецтехнике. Он обеспечивает удобную коммутацию через резьбовые разъемы M12 и применяется как удаленный узел I/O рядом с объектами измерения и управления. Решение сокращает длину жгутов, упрощает разводку и ускоряет обслуживание в полевых условиях.

Модуль интегрируется в электронную систему машины и обменивается данными с контроллерами, в том числе с IFM CR2042, что делает его подходящим для построения распределенных архитектур управления. Наличие световой индикации по каналам и диагностических сообщений (в зависимости от конфигурации системы) облегчает поиск неисправностей и контроль состояния подключенных линий.

Применение

Решение востребовано в коммунальной, дорожно-строительной, сельскохозяйственной и карьерной технике, а также на самоходном оборудовании и прицепных модулях. В типовых задачах ioControl/In 8/Out 8/M12 считывает сигналы от концевых выключателей, датчиков положения и частоты, а также управляет клапанами, реле, светотехникой и другими нагрузками, расположенными на раме и навесном оборудовании.

Совместимость и монтаж

Модуль CompactModule устанавливается вблизи датчиков и исполнительных механизмов на раме или внутри защищенных отсеков. Резьбовые M12-разъемы обеспечивают надежное соединение и быструю замену кабелей. Для интеграции в систему управления используется связь с главным контроллером (например, IFM CR2042) через принятую на машине шину обмена. Прокладка кабелей должна учитывать вибрации, возможные перегибы и зоны воздействия влаги и загрязнений.

Как понять, что модуль вышел из строя

• Отсутствует реакция выходов при наличии корректных команд от контроллера и питания.
• На панели модуля отсутствуют индикаторы работы или горят аварийные индикации (если предусмотрены).
• Часть каналов работает нестабильно: пропуски, самопроизвольные срабатывания, зависимость от вибрации или температуры.
• Система управления фиксирует ошибки по обмену или по состоянию линий, появляются диагностические коды.
• Видимые следы повреждений: оплавления на разъемах, коррозия контактов, трещины корпуса, запах перегрева.

Основные причины поломок

• Нарушение герметичности разъемов M12 из-за неправильной сборки, повреждения уплотнений или чрезмерного усилия затяжки.
• Попадание влаги и агрессивных сред при мойке или эксплуатации, вызывающее коррозию и пробои изоляции.
• Перегрузка выходных каналов неподходящей нагрузкой, длительные токи выше допустимых, короткие замыкания.
• Ошибки в распиновке, переполюсовка, нестабильное питание, импульсные перенапряжения от исполнительных устройств.
• Механические воздействия: вибрация без должной развязки кабелей, ударные нагрузки, натяг и перекос разъемов.
• Некачественные или загрязненные коннекторы и кабели, вызывающие высокое переходное сопротивление и нагрев.

Рекомендации по уходу и эксплуатации

• Соблюдайте правильную сборку M12-разъемов: используйте целые уплотнительные кольца, затягивайте с рекомендованным моментом, избегайте перекоса.
• Организуйте разгрузку натяжения жгутов и фиксируйте кабели так, чтобы исключить трение и постоянные изгибающие нагрузки.
• Периодически осматривайте разъемы и кабели: удаляйте загрязнения, проверяйте отсутствие коррозии и следов перегрева.
• Защищайте модуль ioControl/In 8/Out 8/M12 от прямых струй при мойке, не допускайте попадания агрессивных моющих средств внутрь разъемов.
• Используйте нагрузки и предохранители в соответствии с проектом машины; включайте защиту от обратной полярности и перенапряжений.
• При работах по диагностике фиксируйте измеренные напряжения и токи по каналам, проверяйте целостность экранирования и заземления по регламенту производителя техники.
• При длительной стоянке или консервации техники обеспечьте защитные колпачки на неиспользуемых M12-портах и сухие условия хранения.

Грамотный монтаж, корректная коммутация и регулярный профилактический осмотр позволяют продлить срок службы CompactModule и обеспечить стабильную работу системы управления на базе IFM CR2042 в условиях реальной эксплуатации подвижной техники.
