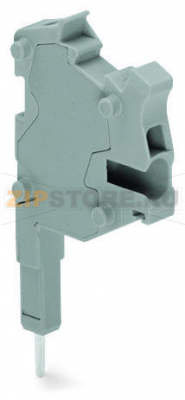

Модульный соединитель TOPJOB®S; модульные; для контактного разъема перемычки; 1-пол.; 1,50 mm; серые Wago 2001-511

Name: Модульный соединитель TOPJOB®S; модульные; для контактного разъема перемычки; 1-пол.; 1,50 mm; серые Wago 2001-511
Brand: Wago
SKU: 2001-511

Каталожный номер 2001-511

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "141436" ["product_id"]=> string(6) "204115" ["id_1c"]=> NULL ["sku"]=> string(8) "2001-511" ["sort"]=> string(1) "1" ["name"]=> string(8) "2001-511" ["image_id"]=> NULL ["price"]=> float(236) ["primary_price"]=> string(8) "2.484136" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(236) ["unconverted_price"]=> float(2.48) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(236) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "25" ["min_zakaz"]=> string(2) "25" ["weight"]=> object(shopDimensionValue)#1088 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 236 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Информация по безопасности 1:
В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.

Электрические данные

Номиналы по IEC/EN 60664-1

Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальный ток	18 A
Пояснение к номиналам	(III / 3) Категория перенапряжения III / Степень загрязнения 3

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	15 A
Номинальное напряжение UL (Use Group C)	300 V
Номинальный ток UL (Use Group C)	15 A

Данные соединения

Технология соединения	Push-in CAGE CLAMP®
Тип приведения в действие	Инструментом
Подключаемые материалы проводников	Медь
Номинальное поперечное сечение	1,5 мм²
Размеры одножильных проводников	0,25 … 2,5 мм² / 22 … 14 AWG
Одножильные, подключаемые прямой вставкой	0,75 … 2,5 мм² / 18 … 14 AWG
Тонкие многожильные проводники	0,25 … 2,5 мм² / 22 … 14 AWG
Многожильные проводники с изолированным наконечником	0,75 … 1,5 мм² / 18 … 16 AWG
Мин. многожильные с изолированным наконечником (подключение вставкой)	0,75 … 1,5 мм² / 18 … 16 AWG
Длина снятия изоляции	9 … 11 мм / 0.35 … 0.43 inch
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Тип проводки	С боковым подключением
Примечание (поперечное сечение проводника)	В зависимости от характеристик проводника возможна вставка проводника с меньшим сечением посредством push-in подключения.

Геометрические данные

Ширина	4,2 мм / 0.165 inch
Ширина модуля	4,2 мм / 0.165 inch

Механические данные

Уровень маркировки

Центральная/боковая маркировка

Материалы

Цвет	серый
Изоляционный материал	Полиамид (PA66)
Пожарная нагрузка	0,07 MJ
Вес	2,2 g

Коммерческие данные

Группа продукции	22 (TOPJOB S)
Тип упаковки	BOX
Страна происхождения	DE
GTIN	4044918975148
Код ТН ВЭД	85366990990

Модульный соединитель TOPJOB®S WAGO 2001-511 предназначен для построения разъемных перемычек и быстрого создания съемных электрических соединений в распределительных шкафах, системах автоматизации и машиностроении. Конструкция ориентирована на применение с клеммами серии TOPJOB®S, что обеспечивает совместимость с системными аксессуарами и маркировкой, а также упрощает модернизацию и обслуживание. Пружинная технология Push-in CAGE CLAMP обеспечивает надежный контакт без регулярной протяжки, устойчивость к вибрации и стабильные электрические параметры на протяжении длительного срока эксплуатации.

Ключевое преимущество WAGO 2001-511 — модульность и минимальная ширина, позволяющие экономить место на рейке и формировать индивидуальные схемы мостовых соединений. Боковое подключение удобно при плотной компоновке, а центральная/боковая маркировка облегчает идентификацию цепей. Изоляционный корпус из PA66 отличается высокой механической прочностью и термостойкостью, что важно при эксплуатации в промышленных условиях. Для монтажа допустима прямая вставка соответствующих проводников, а для обслуживания используется стандартный инструмент для открытия зажима.

Типовые области применения включают построение распределительных шин, коммутацию датчиков и исполнительных устройств, временное шунтирование в процессе наладки, а также формирование сервисных разъемов для диагностики. Соединитель помогает ускорить монтаж и упорядочить проводку, снижая вероятность ошибок при подключении и сокращая время простоя оборудования.

Причины возможных отказов

Превышение допустимой нагрузки по току с перегревом контактной зоны.
Использование неподходящего сечения, класса гибкости или некачественной жилы (повреждение пружины, повышенное переходное сопротивление).
Неправильная длина зачистки, попавшая под зажим изоляция либо выступающие жилы.
Подключение/отключение под нагрузкой, приводящее к искрению и повреждению контактных поверхностей.
Загрязнение, коррозия, попадание влаги или агрессивных химических сред.
Механические воздействия: изгибы проводников с натягом, вибрации при недостаточной фиксации кабеля.

Как понять, что запчасть вышла из строя

Повышенный нагрев корпуса, потемнение или следы оплавления в области контакта.
Нестабильный контакт: периодические пропадания сигнала, заметный падение напряжения на соединении.
Ослабление удержания проводника, его самопроизвольное выпадение.
Видимые трещины корпуса, деформация, следы искрения или запах гари.
Измерительно: рост переходного сопротивления по сравнению с эталонным соединением.

Рекомендации по уходу и эксплуатации

Соблюдайте требования безопасности: не соединяйте и не разъединяйте под напряжением или нагрузкой.
Применяйте проводники подходящего сечения и класса гибкости; для многожильных тонких проводов используйте изолированные наконечники.
Выполняйте зачистку в пределах, указанных производителем, не допускайте повреждения жил.
Регулярно проводите визуальный осмотр: проверяйте наличие нагрева, потемнений, механических повреждений и надежность фиксации проводов.
Держите контактные зоны в чистоте, избегайте попадания влаги и агрессивных жидкостей; соблюдайте условия хранения и эксплуатации.
Используйте совместимые перемычки и аксессуары WAGO для серии 2001, не комбинируйте с неродными элементами.
При обнаружении следов перегрева или повреждений заменяйте модуль на оригинальный WAGO 2001-511.

Применение модульного соединителя TOPJOB®S WAGO 2001-511 согласно инструкциям производителя повышает надежность коммутации, упрощает обслуживание и поддерживает стабильность работы электрических цепей на длительном интервале эксплуатации.
