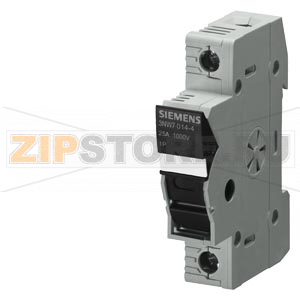

Модульный держатель для цилиндрических предохранителей 10x38, 1000 В, 25 А, 1-полюс для photovoltaic-application Siemens 3NW7013-4

Описание товара

Модульный держатель для цилиндрических предохранителей Siemens 3NW7013-4 предназначен для безопасного размещения и быстрой замены плавких вставок в цепях постоянного тока фотоэлектрических установок. Его применяют в распределительных щитах, строковых боксах и у инверторов, когда требуется селективная защита строк солнечных панелей и связанных с ними кабельных линий. Конструкция ориентирована на монтаж на DIN-рейку и обеспечивает надежный контакт, механическую фиксацию и защиту от случайного прикосновения к токоведущим частям.

Назначение и область применения

Держатель 3NW7013-4 используется совместно с соответствующими цилиндрическими плавкими вставками для защиты от перегрузок и коротких замыканий в DC-цепях фотоэлектрических систем. Он подходит для распределения по строкам, секциям и ответвлениям, упрощая обслуживание и локализацию неисправностей. Благодаря модульной конструкции устройство удобно для стандартизированных монтажных решений и расширения существующих щитов.

Преимущества эксплуатации

• Быстрая замена плавкой вставки без демонтажа проводников.
• Компактный модульный формат, экономящий место на DIN-рейке.
• Защита пользователя за счет закрытого корпуса и направляющих для предохранителя.
• Соответствие требованиям фотоэлектрических приложений, с упором на устойчивость к термоциклам и длительной работе на постоянном токе.

Причины поломок

• Перегрев из-за неплотного или неравномерного обжатия проводников, ослабления винтовых соединений, загрязнения контактных поверхностей.
• Использование неподходящих по формату или назначению плавких вставок, что вызывает локальный нагрев и деформацию держателя.
• Длительная эксплуатация в условиях повышенной температуры, вибрации, пыли, влаги или ультрафиолета без должной защиты щитового оборудования.
• Неоднократные дуговые процессы при попытке размыкания под нагрузкой. Держатель Siemens 3NW7013-4 не является коммутационным аппаратом и не предназначен для отключения тока.
• Механические повреждения при монтаже или транспортировке, включая перетяжку клемм и деформацию корпуса.

Как понять, что запчасть вышла из строя

• Следы оплавления, потемнение пластика, запах гари, изменение геометрии крышки.
• Чрезмерный нагрев корпуса при номинальной работе, заметный при тактильной проверке или пирометрии.
• Люфт или неравномерный ход крышки/держателя предохранителя, неплотная фиксация плавкой вставки.
• Ослабление клемм, повторяющееся самопроизвольное раскручивание винтов, следы окислов на контактных поверхностях.
• Появление трещин на корпусе, визуальные следы дуги или потери изоляционных свойств.

Рекомендации по уходу и эксплуатации

• Регулярно (по регламенту объекта) проверять момент затяжки клемм и состояние контактов. Работы выполнять при снятом напряжении.
• Периодически контролировать температуру корпуса под нагрузкой. Аномальный перегрев — повод для диагностики контактов и проводников.
• Использовать только совместимые по типу и назначению плавкие вставки. Не заменять их неподходящими аналогами.
• Не производить размыкание под нагрузкой. Сначала отключить соответствующий коммутационный аппарат, затем открывать держатель.
• Содержать щит в чистоте: удалять пыль сухой мягкой щеткой, избегать попадания влаги и агрессивных сред.
• Соблюдать минимальные радиусы изгиба и требования к оконцеванию проводников (наконечники, гильзы) согласно проектной документации.
• При обнаружении оплавления или деформации корпуса держателя Siemens 3NW7013-4 заменить изделие полностью, даже если предохранитель остается исправным.

Применение в солнечных системах

В строковых боксах и распределительных узлах фотоэлектрических станций держатель Siemens 3NW7013-4 обеспечивает удобную и безопасную локализацию предохранителей, облегчая сервис и анализ отказов по строкам. Модульная компоновка позволяет масштабировать количество линий, а единообразный формат ускоряет замену и снижает риски ошибок при обслуживании.

Синонимы

Держатель предохранителя; модульный держатель предохранителя; держатель цилиндрического предохранителя; предохранителедержатель; патрон предохранителя; держатель gPV; держатель для фотоэлектрических установок; однополюсный держатель на DIN-рейку; держатель для плавких вставок.

Siemens 3NW7013-4 — практичное и надежное решение для щитового монтажа в PV-приложениях, ориентированное на безопасную эксплуатацию, удобство сервиса и стабильность контактов в условиях длительной работы на постоянном токе.
