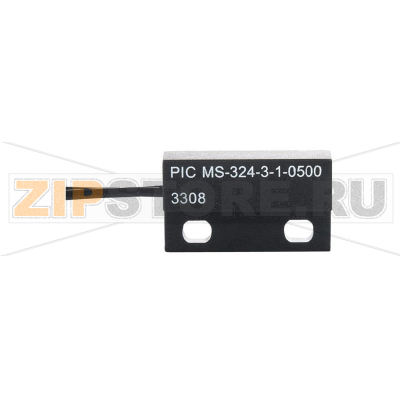

Геркон миниатюрный 200 В/DC, 140 В/AC, 1 A, 10 Вт PIC MS-324-3

Описание товара

Миниатюрный геркон PIC MS-324-3 MS-324-3 — компактный герметичный контакт, срабатывающий от магнитного поля. Он используется для фиксации положения, контроля открытия/закрытия, формирования дискретного сигнала без физического контакта между подвижными частями. Благодаря герметичному стеклянному корпусу контакт защищен от пыли и влаги, что повышает ресурс и стабильность параметров в широком диапазоне условий эксплуатации.

Геркон состоит из двух ферромагнитных лепестков в стеклянной колбе, которые замыкаются под действием внешнего магнитного поля и размыкаются при его исчезновении. Конструкция не требует питания для удержания состояния, не создает искрения на открытом воздухе и отличается низким переходным сопротивлением в замкнутом состоянии. Модель PIC MS-324-3 MS-324-3 подходит для встраивания в датчики положения, оконные и дверные извещатели, счетчики, автоматизацию бытовых приборов, приборостроение и легкую промышленную мехатronics.

Особенности применения

Для срабатывания используется постоянный магнит или катушка-возбудитель. Правильная ориентация геркона относительно силовых линий поля критична для повторяемости срабатываний. В узлах с вибрациями и ударами необходимы демпфирующие элементы и надежная фиксация корпуса. При коммутации индуктивной нагрузки рекомендуется защита от перенапряжений (диод, RC-цепь), чтобы снизить износ контактов и исключить ложные срабатывания.

Причины поломок

• Механическое повреждение стеклянной колбы из-за ударов, изгиба выводов у ввода или чрезмерной затяжки крепежа.
• Перегрев при пайке: длительное воздействие высокой температуры вызывает растрескивание стекла или ослабление герметичности.
• Перегрузка по току или энергии коммутации, приводящая к подгоранию и залипанию контактов.
• Повышенные перенапряжения от индуктивных нагрузок без защитных цепей — эрозия и сваривание лепестков.
• Чрезмерно сильное постоянное магнитное поле — остаточная намагниченность и ухудшение размыкания.
• Коррозия при нарушении герметичности, агрессивные флюсы и влажная среда.
• Усталость выводов при частых изгибах и вибрациях без развязки.

Как понять, что запчасть вышла из строя

• Отсутствие замыкания при поднесении магнита либо необходимость значительно меньшего зазора для срабатывания.
• Залипание: контакт остается замкнутым после удаления магнита или размыкается с задержкой.
• Нестабильность: срабатывания «через раз», дребезг дольше обычного, ложные импульсы на вибрации.
• Повышенное сопротивление в замкнутом состоянии, заметный нагрев в рабочем режиме.
• Видимые дефекты: трещины стекла, помутнение колбы, почернение внутри, ослабленная пайка выводов.

Рекомендации по монтажу и уходу

• Пайка кратковременная, с тепловым отводом на выводы и без перегрева корпуса; избегать изгиба у ввода в стекло.
• Фиксируйте геркон в виброустойчивом держателе; обеспечьте разгрузку натяжения проводов.
• Соблюдайте полярность схемы защиты нагрузки: для индуктивных цепей ставьте демпфирующие элементы.
• Не размещайте постоянно действующие сильные магниты вплотную; выдерживайте расчетный зазор и ориентацию.
• Используйте нейтральные флюсы и тщательно отмывайте остатки; избегайте попадания растворителей на стекло при нагреве.
• Храните в сухом помещении, защищая от ударов и статических нагрузок на выводы.
• Проводите периодические проверки: замер сопротивления в разомкнутом/замкнутом состоянии и ресурсные прогоны при штатных токах.

Где применяется

Системы безопасности и сигнализации, датчики положения и уровня, оконные и дверные датчики, домашняя автоматика, счетные импульсные системы, низковольтные исполнительные узлы. Компактность и герметичность делают PIC MS-324-3 MS-324-3 удобным для скрытого монтажа в корпусах приборов и модульных сборках.

Синонимы

Геркон; герконовый контакт; герметичный магнитоуправляемый контакт; магнитный герконовый датчик; магнитный контакт; герконовый выключатель; reed switch; магниточувствительный контакт.

Выбирая и устанавливая геркон PIC MS-324-3 MS-324-3, соблюдайте требования к ориентированию в магнитном поле, ограничению коммутационной нагрузки и качеству монтажа. Это обеспечивает устойчивое срабатывание, длительный ресурс и минимальные риски отказов в составе конечного устройства.
