Наборная клемма на печатную плату; 16 мм; Шаг контактов 15 мм; 1-пол.; CAGE CLAMP®; опция объединения; 16,00 mm; светло-зеленые Wago 745-878/006-000

Name: Наборная клемма на печатную плату; 16 мм; Шаг контактов 15 мм; 1-пол.; CAGE CLAMP®; опция объединения; 16,00 mm; светло-зеленые Wago 745-878/006-000
Brand: Wago
SKU: 745-878/006-000

Каталожный номер 745-878/006-000

Наборная клемма на печатную плату; 16 мм; Шаг контактов 15 мм; 1-пол.; CAGE CLAMP®; опция объединения; 16,00 mm; светло-зеленые Wago 745-878/006-000 Модульные клеммы с зажимами CAGE CLAMP®, приводимыми в действие при помощи отвертки, для индивидуальной сборки клеммных колодокТакже доступны с аттестацией Ex eАттестация UL для 600 В для шага контактов 20 ммГребешковые перемычки для объединения и распределения потенциаловЧетыре вывода под пайку для высокого уровня механической стабильностиИнтегрированный диагностический отводМаркировочные пазы для миниатюрных маркеров WSB и WMB...

Наборная клемма на печатную плату; 16 мм; Шаг контактов 15 мм; 1-пол.; CAGE CLAMP®; опция объединения; 16,00 mm; светло-зеленые Wago 745-878/006-000 - Наборная клемма на печатную плату; 16 мм; Шаг контактов 15 мм; 1-пол.; CAGE CLAMP®; опция объединения; 16,00 mm; светло-зеленые Wago 745-878/006-000

Розничная цена

1.28 $ с НДС

array(34) { ["id"]=> string(6) "169820" ["product_id"]=> string(6) "232435" ["id_1c"]=> NULL ["sku"]=> string(15) "745-878/006-000" ["sort"]=> string(1) "0" ["name"]=> string(15) "745-878/006-000" ["image_id"]=> NULL ["price"]=> float(122) ["primary_price"]=> string(8) "1.284172" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(122) ["unconverted_price"]=> float(1.28) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(122) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1085 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 122 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

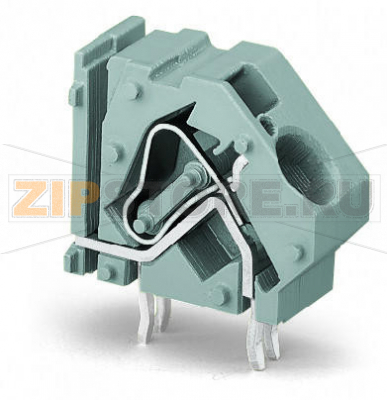

Модульные клеммы с зажимами CAGE CLAMP®, приводимыми в действие при помощи отвертки, для индивидуальной сборки клеммных колодок
Также доступны с аттестацией Ex e
Аттестация UL для 600 В для шага контактов 20 мм
Гребешковые перемычки для объединения и распределения потенциалов
Четыре вывода под пайку для высокого уровня механической стабильности
Интегрированный диагностический отвод
Маркировочные пазы для миниатюрных маркеров WSB и WMB

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	630 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальное напряжение (III / 2)	1000 V
Номинальное импульсное напряжение (III / 2)	8 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	8 kV
Номинальный ток	76 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	65 A
Rated voltage UL (Use Group C)	300 V
Rated current UL (Use Group C)	65 A
Rated voltage UL (Use Group D)	600 V
Rated current UL (Use Group D)	5 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	65 A
Rated voltage CSA (Use Group C)	300 V
Rated current CSA (Use Group C)	65 A
Rated voltage CSA (Use Group D)	600 V
Rated current CSA (Use Group D)	5 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,2 … 16 mm? / 24 … 6 AWG
Тонкие многожильные проводники	0,2 … 16 mm? / 24 … 6 AWG
многожильные проводники с изолированным наконечником	0,25 … 10 mm?
многожильные проводники с неизолированным наконечником	0,25 … 10 mm?
Длина снятия изоляции	12 … 13 mm / 0.47 … 0.51 inch
Угол подвода проводника к печатной плате	45 °
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Number of jumper slots	1

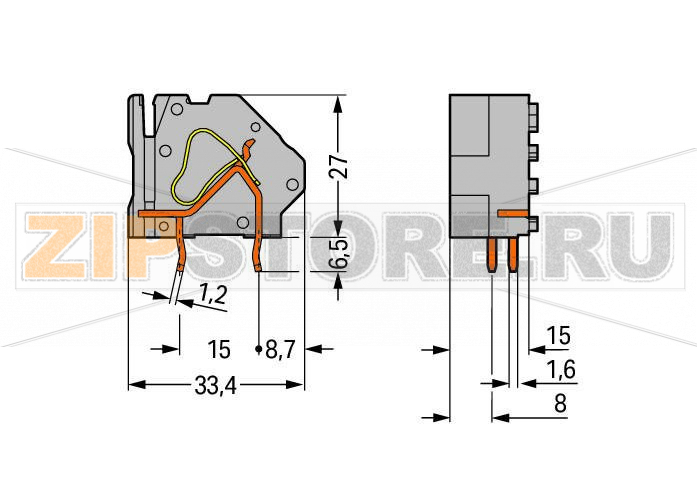

Geometrical Data

Шаг контактов	15 mm / 0.591 inch
Ширина	16,5 mm / 0.65 inch
Высота	33,5 mm / 1.319 inch
Высота от поверхности	27 mm / 1.063 inch
Длина	33,4 mm / 1.315 inch
Длина вывода под пайку	6,5 mm
Размеры вывода под пайку	1,2 x 1,6 mm
Допуск диаметра отверстия	2,2 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, in line
Number of solder pins per potential	4

Material Data

Цвет	светло-зеленые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,177 MJ
Вес	10,6 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	PL
GTIN	4044918634441
Customs tariff number	85369010000
