Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; красные Wago 236-740

Name: Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; красные Wago 236-740
Brand: Wago
SKU: 236-740

Каталожный номер 236-740

Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; красные Wago 236-740 Модульные клеммы с соединением CAGE CLAMP®, применение отвертки параллельно или перпендикулярно вводу проводникаТакже доступны с аттестацией Ex eДля сборки индивидуальной клеммной колодкиСпециальные инструменты для заводского монтажаСоединение под углом 45° обеспечивает возможность использования в широком спектре применений и для разных типов проводного монтажаУстановите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их...

Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; красные Wago 236-740 - Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; красные Wago 236-740

Розничная цена

0.6 $ с НДС

array(34) { ["id"]=> string(6) "169865" ["product_id"]=> string(6) "232480" ["id_1c"]=> NULL ["sku"]=> string(7) "236-740" ["sort"]=> string(1) "0" ["name"]=> string(7) "236-740" ["image_id"]=> NULL ["price"]=> float(58) ["primary_price"]=> string(8) "0.610508" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(100) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(58) ["unconverted_price"]=> float(0.6) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(58) ["original_compare_price"]=> float(0) ["features"]=> array(13) { ["osobennosti"]=> string(161) "Шаг: 5-5.08 мм
Сечение проводника: 0.08-2.5 мм²
Способ монтажа: DIP
2 вывода под пайку в линию" ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [149304]=> string(12) "Клемма" } ["foto_aktualnoe"]=> object(shopBooleanValue)#1044 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["tsvet"]=> array(1) { [41500]=> string(14) "Красный" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["kolichestvo_kontaktov"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1049 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1047 (10) { ["id":"shopDimensionValue":private]=> string(5) "10442" ["value":"shopDimensionValue":private]=> string(2) "14" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.014" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1054 (10) { ["id":"shopDimensionValue":private]=> string(5) "12375" ["value":"shopDimensionValue":private]=> string(3) "7.2" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(6) "0.0072" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["vysota1"]=> object(shopDimensionValue)#1053 (10) { ["id":"shopDimensionValue":private]=> string(5) "12448" ["value":"shopDimensionValue":private]=> string(2) "17" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.017" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["napryazhenie"]=> object(shopDimensionValue)#1050 (10) { ["id":"shopDimensionValue":private]=> string(5) "13100" ["value":"shopDimensionValue":private]=> string(3) "320" ["unit":"shopDimensionValue":private]=> string(1) "V" ["type":"shopDimensionValue":private]=> string(12) "napryazhenie" ["units":"shopDimensionValue":private]=> array(5) { ["µV"]=> array(3) { ["value"]=> string(3) "µV" ["title"]=> string(6) "мкВ" ["description"]=> NULL } ["mV"]=> array(3) { ["value"]=> string(2) "mV" ["title"]=> string(4) "мВ" ["description"]=> NULL } ["V"]=> array(3) { ["value"]=> string(1) "V" ["title"]=> string(2) "В" ["description"]=> NULL } ["KV"]=> array(3) { ["value"]=> string(2) "KV" ["title"]=> string(2) "KV" ["description"]=> NULL } ["MV"]=> array(3) { ["value"]=> string(2) "MV" ["title"]=> string(4) "МВ" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "320" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "В" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 58 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Наличие на складах:

Москва: 100 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модульные клеммы с соединением CAGE CLAMP®, применение отвертки параллельно или перпендикулярно вводу проводника
Также доступны с аттестацией Ex e
Для сборки индивидуальной клеммной колодки
Специальные инструменты для заводского монтажа
Соединение под углом 45° обеспечивает возможность использования в широком спектре применений и для разных типов проводного монтажа
Установите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV

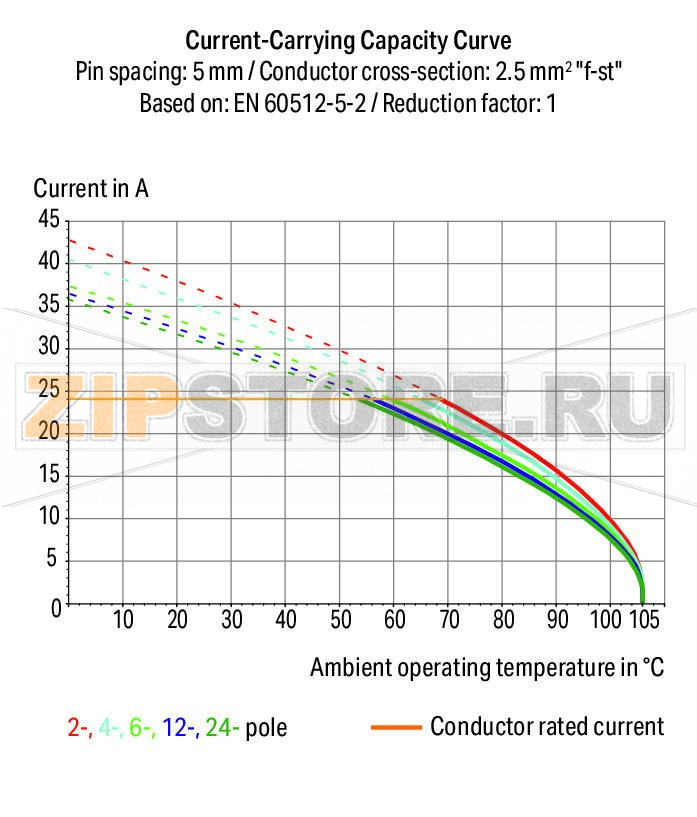

Номинальный ток	24 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	15 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	15 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 12 AWG
многожильные проводники с изолированным наконечником	0,25 … 1,5 mm?
многожильные проводники с неизолированным наконечником	0,25 … 1,5 mm?
Длина снятия изоляции	5 … 6 mm / 0.2 … 0.24 inch
Угол подвода проводника к печатной плате	45 °
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

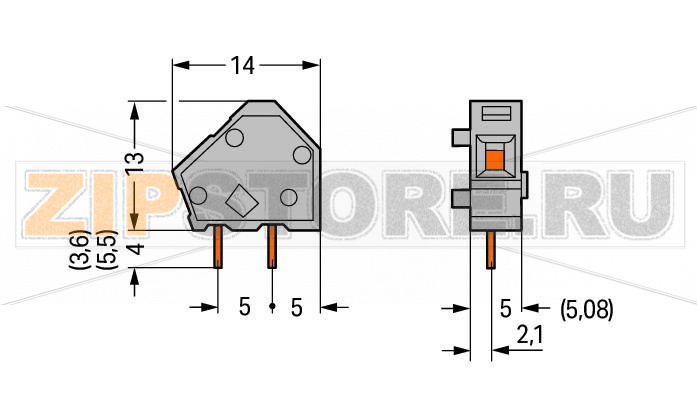

Geometrical Data

Шаг контактов	5/5,08 mm / 0.197/0.2 inch
Ширина	7,2 mm / 0.283 inch
Высота	17 mm / 0.669 inch
Высота от поверхности	13 mm / 0.512 inch
Длина	14 mm / 0.551 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	0,7 x 0,7 mm
Допуск диаметра отверстия	1,1 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	within the terminal block, in line
Number of solder pins per potential	2

Material Data

Цвет	красные
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,012 MJ
Вес	0,9 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	CH
GTIN	4044918963091
Customs tariff number	85369010000

Характеристики

Особенности	Шаг: 5-5.08 мм Сечение проводника: 0.08-2.5 мм² Способ монтажа: DIP 2 вывода под пайку в линию
Производитель	Wago
Тип запчасти	Клемма
Фото актуальное	Да
Цвет	Красный
Заказ кратно	1
Минимальный заказ	1
Количество контактов	1
Вес	0 кг
Длина	14 мм
Ширина	7.2 мм
Высота	17 мм
Напряжение	320 В
