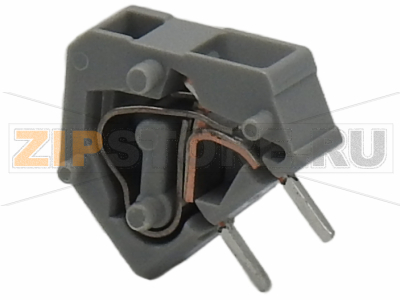

Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-401

Name: Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-401
Brand: Wago
SKU: 236-401

Каталожный номер 236-401

Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-401 Модульные клеммы с соединением CAGE CLAMP®, применение отвертки параллельно или перпендикулярно вводу проводникаТакже доступны с аттестацией Ex eДля сборки индивидуальной клеммной колодкиСпециальные инструменты для заводского монтажаСоединение под углом 45° обеспечивает возможность использования в широком спектре применений и для разных типов проводного монтажаУстановите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их...

Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-401 - Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 5/5,08 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 236-401

Розничная цена

0 $ с НДС

array(34) { ["id"]=> string(6) "169875" ["product_id"]=> string(6) "232490" ["id_1c"]=> NULL ["sku"]=> string(7) "236-401" ["sort"]=> string(1) "1" ["name"]=> string(7) "236-401" ["image_id"]=> string(1) "0" ["price"]=> float(41) ["primary_price"]=> string(8) "0.431566" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> float(300) ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> string(0) "" ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(41) ["unconverted_price"]=> float(0.43) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(41) ["original_compare_price"]=> float(0) ["features"]=> array(8) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [149304]=> string(12) "Клемма" } ["foto_aktualnoe"]=> object(shopBooleanValue)#1150 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(3) "600" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } ["dlina1"]=> object(shopDimensionValue)#1151 (10) { ["id":"shopDimensionValue":private]=> string(5) "10442" ["value":"shopDimensionValue":private]=> string(2) "14" ["unit":"shopDimensionValue":private]=> string(2) "mm" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(5) "0.014" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "мм" ["format":"shopDimensionValue":private]=> bool(false) } ["shirina1"]=> object(shopDimensionValue)#1153 (10) { ["id":"shopDimensionValue":private]=> string(5) "10443" ["value":"shopDimensionValue":private]=> string(3) "7.2" ["unit":"shopDimensionValue":private]=> string(1) "m" ["type":"shopDimensionValue":private]=> string(6) "length" ["units":"shopDimensionValue":private]=> array(8) { ["m"]=> array(3) { ["value"]=> string(1) "m" ["title"]=> string(2) "м" ["description"]=> NULL } ["cm"]=> array(3) { ["value"]=> string(2) "cm" ["title"]=> string(4) "см" ["description"]=> NULL } ["mm"]=> array(3) { ["value"]=> string(2) "mm" ["title"]=> string(4) "мм" ["description"]=> NULL } ["in"]=> array(3) { ["value"]=> string(2) "in" ["title"]=> string(8) "дюйм" ["description"]=> NULL } ["ft"]=> array(3) { ["value"]=> string(2) "ft" ["title"]=> string(6) "фут" ["description"]=> NULL } ["yd"]=> array(3) { ["value"]=> string(2) "yd" ["title"]=> string(6) "ярд" ["description"]=> NULL } ["km"]=> array(3) { ["value"]=> string(2) "km" ["title"]=> string(4) "км" ["description"]=> NULL } ["mi"]=> array(3) { ["value"]=> string(2) "mi" ["title"]=> string(8) "миля" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(3) "7.2" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(2) "м" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 41 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Наличие на складах:

Москва: 300 шт.

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Основные особенности

Модульные клеммы с соединением CAGE CLAMP®, возможность работы отверткой параллельно или перпендикулярно вводу проводника
Доступны версии с аттестацией Ex e
Предназначены для сборки индивидуальной клеммной колодки
Специальные инструменты для серийного (заводского) монтажа
Подвод провода к плате под углом 45° обеспечивает универсальность применения и удобство прокладки проводов
Шаг контактов можно задать в мм или дюймах — сжав клеммы плотнее или раздвинув их

Электрические данные

Номиналы по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (III / 3)	250 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV

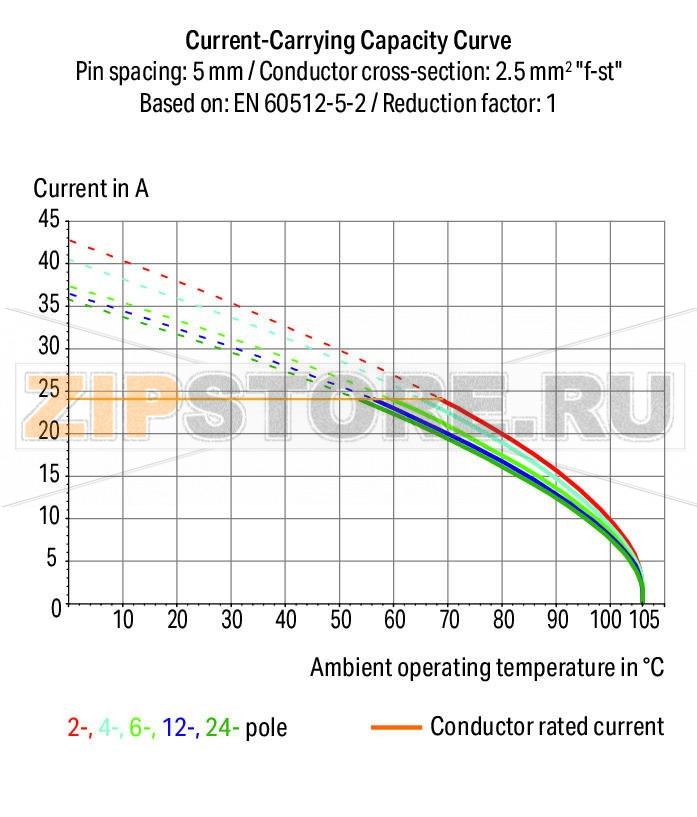

Номинальный ток	24 A
Примечание к номиналам	(III / 2) — категория перенапряжения III / степень загрязнения 2

Сертификация по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (группа применения B)	300 V
Номинальный ток UL (группа применения B)	15 A
Номинальное напряжение UL (группа применения D)	300 V
Номинальный ток UL (группа применения D)	10 A

Сертификация по CSA

Стандарт	CSA
Номинальное напряжение CSA (группа применения B)	300 V
Номинальный ток CSA (группа применения B)	15 A
Номинальное напряжение CSA (группа применения D)	300 V
Номинальный ток CSA (группа применения D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструментом
Одножильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Гибкие многожильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм²
Многожильные с неизолированным наконечником	0,25 … 1,5 мм²
Длина снятия изоляции	5 … 6 мм / 0,2 … 0,24 inch
Угол подвода проводника к плате	45°
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных мест присоединения	1
Количество уровней	1
Примечание (поперечное сечение)	12 AWG: THHN, THWN

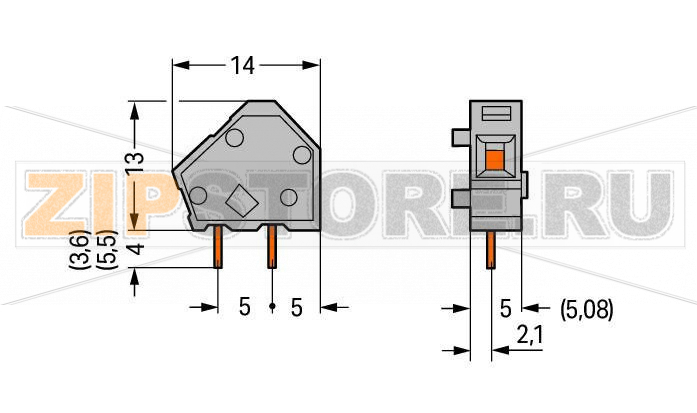

Геометрические данные

Шаг контактов	5/5,08 мм / 0,197/0,2 inch
Ширина	7,2 мм / 0,283 inch
Высота	17 мм / 0,669 inch
Высота от поверхности платы	13 мм / 0,512 inch
Длина	14 мм / 0,551 inch
Длина вывода под пайку	4 мм
Размеры вывода под пайку	0,7 × 0,7 мм
Диаметр монтажного отверстия	1,1 мм (+0,1)

Контакт с печатной платой

Тип контакта с платой	THT (сквозное отверстие)
Расположение выводов под пайку	в пределах клеммного блока, в одну линию
Число выводов на потенциал	2

Материалы

Цвет	серый
Группа изоляционного материала	I
Материал изоляции	Полиамид (PA66)
Класс воспламеняемости UL 94	V0
Пружина зажима	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (E‑Cu)
Покрытие контактов	лужение
Пожарная нагрузка	0,012 MJ
Вес	0,9 g

Требования к окружающей среде

Температурный диапазон эксплуатации

-60 … +105 °C

Коммерческие данные

Группа продукта	4 (Printed Circuit)
Тип упаковки	BOX (коробка)
Страна происхождения	CH (Швейцария)
GTIN	4044918768658
Код ТН ВЭД	85369010000

Описание и применение

Наборная клемма на печатную плату Wago 236-401 — практичное решение для модульной сборки клеммных колодок под конкретную задачу. Пружинная технология CAGE CLAMP обеспечивает надежный контакт без необходимости периодической подтяжки, а угол ввода проводника 45° упрощает прокладку и обслуживание в плотной компоновке шкафов. Однополюсное исполнение с опцией объединения позволяет гибко набирать нужное количество точек подключения и формировать распределительные группы с помощью штатных перемычек.

Клемма ориентирована на применение в промышленной автоматике, приборостроении, системах ОВиК и освещения, источниках питания и силовой электронике. Сквозное (THT) крепление обеспечивает механическую прочность на вибрации и нагрузки при сервисе, а корпус из негорючего полиамида подходит для эксплуатации в широком диапазоне температур.

Монтаж и эксплуатация

Подключение выполняется стандартной отверткой, допускается работа как параллельно, так и перпендикулярно вводу. Соблюдайте рекомендованную длину зачистки и правильную посадку проводника в окно зажима. Гибкие многожильные провода допускается подключать без лужения; при необходимости используйте наконечники НШВИ. Пайку выводов производите на чистых площадках с контролем температуры, с последующей очисткой флюсовых остатков и просушкой платы. Для линий с вибрацией фиксируйте проводники стяжками и соблюдайте радиусы изгиба.

Типичные причины отказов

Перегрев из-за превышения тока или повышения переходного сопротивления (некачественная пайка, загрязнение контакта, неполная посадка провода).
Механические повреждения при монтаже/сервисе: выламывание клеммы из платы, чрезмерное натяжение провода, ударные нагрузки.
Коррозия контактов при воздействии влаги, агрессивных сред или отсутствия последующей мойки после пайки активными флюсами.
Ошибки монтажа: чрезмерная длина зачистки, лужение многожильных проводов под пружинный зажим, использование неподходящего инструмента.
Термоциклирование и вибрации, приводящие к усталостным трещинам паяных соединений.

Как понять, что клемма вышла из строя

Локальный нагрев, потемнение или запах перегрева, следы оплавления корпуса.
Потеря фиксации: провод «дышит» в зажиме или самопроизвольно выходит.
Рост падения напряжения на соединении, периодические отказы нагрузки, шумы и дрожание показаний датчиков.
Визуальные дефекты: трещины корпуса, люфт, зелёные или белые налёты коррозии на металле.
Кольцевые трещины на паяных площадках вокруг выводов Wago 236-401.
