Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; PUSH WIRE®; 2,50 mm; серые Wago 235-501

Name: Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; PUSH WIRE®; 2,50 mm; серые Wago 235-501
Brand: Wago
SKU: 235-501

Каталожный номер 235-501

Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; PUSH WIRE®; 2,50 mm; серые Wago 235-501 Низкопрофильные модульные клеммы с зажимом PUSH WIRE® , приводимым в действие при помощи отвертки, для индивидуальной сборки клеммных колодокПростой монтаж одножильных проводников путем вставкиДвойные выводы по пайку для высокого уровня механической стабильностиУдаление проводника при помощи отвертки (2,5 мм x 0,4 мм)Установите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя ихТакже доступны с тестовым гнездом...

Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; PUSH WIRE®; 2,50 mm; серые Wago 235-501 - Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; PUSH WIRE®; 2,50 mm; серые Wago 235-501

Розничная цена

0.21 $ с НДС

array(34) { ["id"]=> string(6) "169922" ["product_id"]=> string(6) "232537" ["id_1c"]=> NULL ["sku"]=> string(7) "235-501" ["sort"]=> string(1) "0" ["name"]=> string(7) "235-501" ["image_id"]=> NULL ["price"]=> float(20) ["primary_price"]=> string(7) "0.21052" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(20) ["unconverted_price"]=> float(0.21) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(20) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 20 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Низкопрофильные модульные клеммы с зажимом PUSH WIRE® , приводимым в действие при помощи отвертки, для индивидуальной сборки клеммных колодок
Простой монтаж одножильных проводников путем вставки
Двойные выводы по пайку для высокого уровня механической стабильности
Удаление проводника при помощи отвертки (2,5 мм x 0,4 мм)
Установите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их
Также доступны с тестовым гнездом

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	400 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальное напряжение (III / 2)	630 V
Номинальное импульсное напряжение (III / 2)	6 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	6 kV

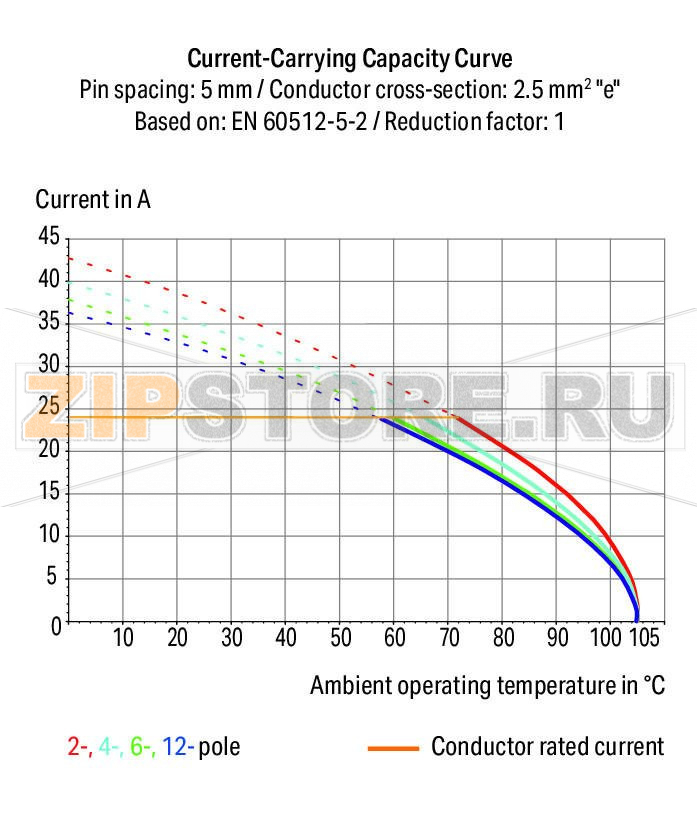

Номинальный ток	24 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	10 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	15 A

Данные соединения

Технология соединения	Соединение плоско-пружинным зажимом
Actuation type	Operating tool
Размеры одножильных проводников	0,5 … 2,5 mm? / 20 … 14 AWG
многожильные проводники с изолированным наконечником	0,25 … 1,5 mm?
многожильные проводники с неизолированным наконечником	0,25 … 1,5 mm?
Длина снятия изоляции	9 … 10 mm / 0.35 … 0.39 inch
Угол подвода проводника к печатной плате	0 °
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1

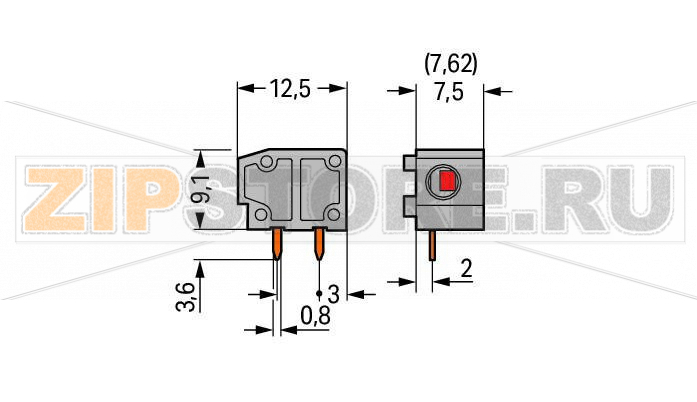

Geometrical Data

Шаг контактов	7,5/7,62 mm / 0.295/0.3 inch
Ширина	9 mm / 0.354 inch
Высота	12,8 mm / 0.504 inch
Высота от поверхности	9,2 mm / 0.362 inch
Длина	12,5 mm / 0.492 inch
Длина вывода под пайку	3,6 mm
Размеры вывода под пайку	0,8 x 0,4 mm
Допуск диаметра отверстия	1 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	within the terminal block, in line
Number of solder pins per potential	2

Material Data

Цвет	серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,015 MJ
Вес	0,8 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	CN
GTIN	4044918830461
Customs tariff number	85369010000

Характеристики

Производитель	Wago
Заказ кратно	100
Минимальный заказ	100
Вес	0 кг
