Наборная клемма на печатную плату; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; PUSH WIRE®; 2,50 mm; светло-зеленые Wago 235-757

Каталожный номер 235-757
Розничная цена
0.28 $ с НДС ≈ 27 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Низкопрофильные модульные клеммы с зажимом PUSH WIRE® , приводимым в действие при помощи отвертки, для индивидуальной сборки клеммных колодок
  • Простой монтаж одножильных проводников путем вставки
  • Двойные выводы по пайку для высокого уровня механической стабильности
  • Удаление проводника при помощи отвертки (2,5 мм x 0,4 мм)
  • Установите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их
  • Также доступны с тестовым гнездом

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1IEC/EN 60664-1
Номинальное напряжение (III / 3)400

V

Номинальное импульсное напряжение (III / 3)6

kV

Номинальное напряжение (III / 2)630

V

Номинальное импульсное напряжение (III / 2)6

kV

Номинальное напряжение (II / 2)1000

V

Номинальное импульсное напряжение (II / 2)6

kV

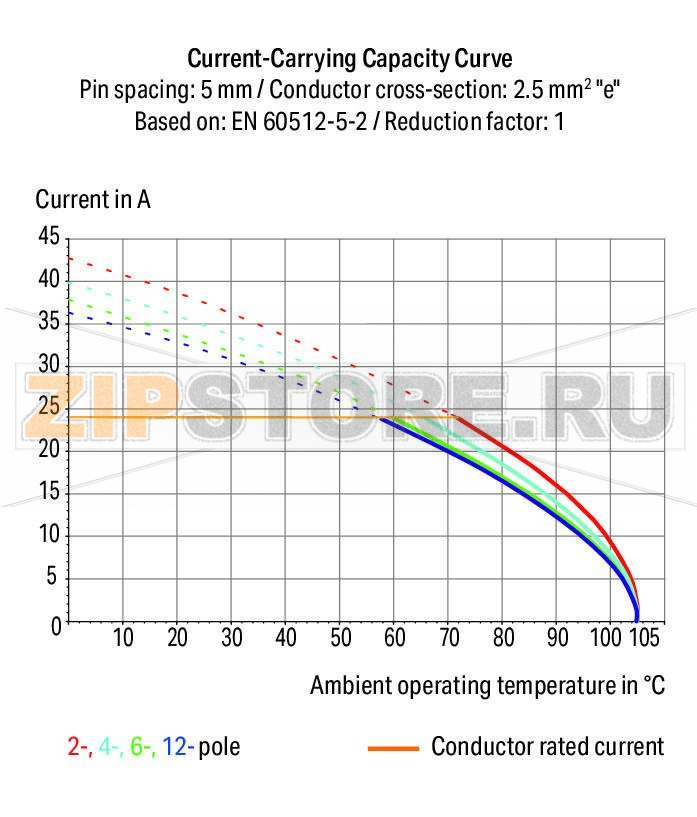

Номинальный ток24

A

Legend (ratings)(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals perUL 1059
Rated voltage UL (Use Group B)300

V

Rated current UL (Use Group B)10

A

Rated voltage UL (Use Group D)300

V

Rated current UL (Use Group D)10

A

Approvals per CSA

Approvals perCSA
Rated voltage CSA (Use Group B)300

V

Rated current CSA (Use Group B)15

A

Данные соединения

Технология соединенияСоединение плоско-пружинным зажимом
Actuation typeOperating tool
Размеры одножильных проводников0,5 … 2,5 mm? / 20 … 14 AWG
многожильные проводники с изолированным наконечником0,25 … 1,5 mm?
многожильные проводники с неизолированным наконечником0,25 … 1,5 mm?
Длина снятия изоляции9 … 10 mm / 0.35 … 0.39 inch
Угол подвода проводника к печатной плате0

°

Число полюсов1
Общее число точек соединения1
Общее число потенциалов1
Количество отдельных объектов присоединения на продукт1
Количество уровней1

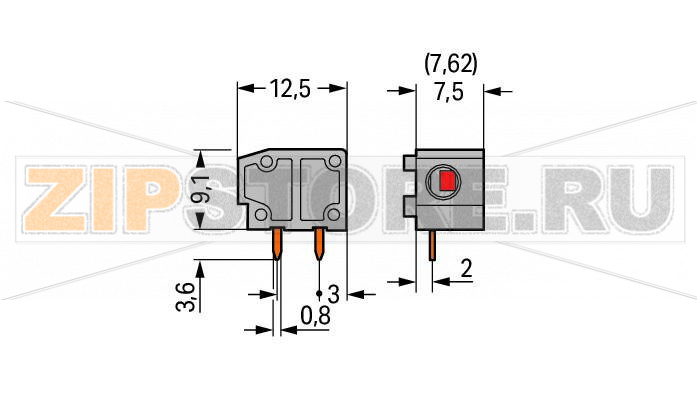

Geometrical Data

Шаг контактов7,5/7,62 mm / 0.295/0.3 inch
Ширина9 mm / 0.354 inch
Высота12,8 mm / 0.504 inch
Высота от поверхности9,2 mm / 0.362 inch
Длина12,5 mm / 0.492 inch
Длина вывода под пайку3,6

mm

Размеры вывода под пайку0,8 x 0,4 mm
Допуск диаметра отверстия1 (+0,1) mm

PCB contact

PCB contactTHT
Solder pin arrangementwithin the terminal block, in line
Number of solder pins per potential2

Material Data

Цветсветло-зеленые
группа изолирующих материаловI
Изоляционный материалПолиамид (PA66)
Класс воспламеняемости по UL 94V0
Материал зажимной пружиныХромоникелевая пружинная сталь (CrNi)
Материал контактовЭлектролитическая медь (EСu)
Покрытие контактовлуженые
Пожарная нагрузка0,015

MJ

Вес0,8

g

Environmental Requirements

Граница температурного диапазона-60 … +105 °C

Коммерческие данные

Product Group4 (Printed Circuit)
Тип упаковкиBOX
Country of originCH
GTIN4044918832687
Customs tariff number85369010000

Характеристики

Производитель Wago
Тип запчасти Клемма
Заказ кратно 100
Минимальный заказ 100
Вес 0 кг
