Электрические данные
Ratings per IEC/EN 60664-1
| Номиналы согласно 1 | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 630 V |
| Номинальное импульсное напряжение (III / 3) | 8 kV |
| Номинальное напряжение (III / 2) | 1000 V |
| Номинальное импульсное напряжение (III / 2) | 8 kV |
| Номинальное напряжение (II / 2) | 1000 V |
| Номинальное импульсное напряжение (II / 2) | 8 kV |
| Номинальный ток | 41 A |
| Legend (ratings) | (III / 2) ? Overvoltage category III / Pollution degree 2 |
Approvals per UL 1059
| Approvals per | UL 1059 |
| Rated voltage UL (Use Group B) | 300 V |
| Rated current UL (Use Group B) | 30 A |
| Rated voltage UL (Use Group C) | 150 V |
| Rated current UL (Use Group C) | 30 A |
| Rated voltage UL (Use Group D) | 300 V |
| Rated current UL (Use Group D) | 10 A |
Approvals per CSA
| Approvals per | CSA |
| Rated voltage CSA (Use Group B) | 300 V |
| Rated current CSA (Use Group B) | 30 A |
| Rated voltage CSA (Use Group C) | 150 V |
| Rated current CSA (Use Group C) | 30 A |
| Rated voltage CSA (Use Group D) | 300 V |
| Rated current CSA (Use Group D) | 10 A |
Данные соединения
| Размеры одножильных проводников | 0,2 … 6 mm? / 24 … 10 AWG |
| Тонкие многожильные проводники | 0,2 … 6 mm? / 24 … 10 AWG |
| многожильные проводники с изолированным наконечником | 0,25 … 4 mm? |
| многожильные проводники с неизолированным наконечником | 0,25 … 4 mm? |
| Длина снятия изоляции | 11 … 12 mm / 0.43 … 0.47 inch |
| Number of jumper slots | 1 |

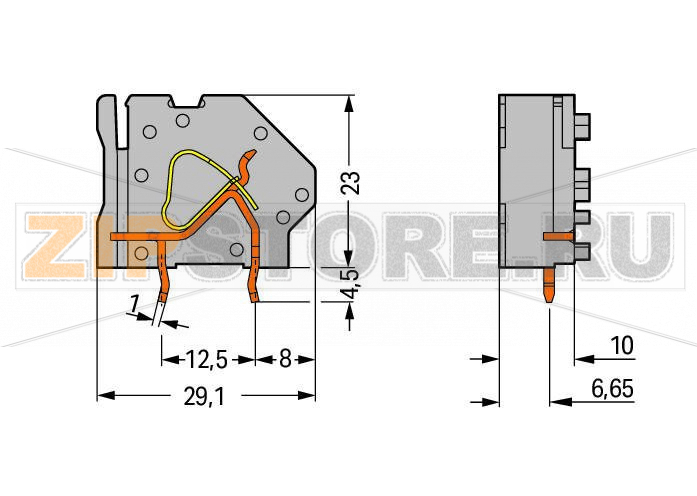

Geometrical Data
| Шаг контактов | 10 mm / 0.394 inch |
| Ширина | 11,5 mm / 0.453 inch |
| Высота | 27,5 mm / 1.083 inch |
| Высота от поверхности | 23 mm / 0.906 inch |
| Длина | 29,1 mm / 1.146 inch |
| Длина вывода под пайку | 4,5 mm |
| Размеры вывода под пайку | 1 x 1,4 mm |
| Допуск диаметра отверстия | 1,8 (+0,1) mm |
PCB contact
| Solder pin arrangement | over the entire terminal strip (in-line) |
Material Data
| Цвет | красные |
| Изоляционный материал | Полиамид (PA66) |
| Класс воспламеняемости по UL 94 | V0 |
| Материал контактов | Electrolytic copper (ECu) |
| Вес | 5,4 g |
Environmental Requirements
| Граница температурного диапазона | -60 … +105 °C |
Коммерческие данные
| Тип упаковки | BOX |
| Производитель | Wago |
| Вес | 0 кг |
