Наборная клемма на печатную плату; 3; Шаг контактов 10 мм; 1-пол.; CAGE CLAMP®; опция объединения; 6,00 mm; зеленые-желто Wago 745-847

Name: Наборная клемма на печатную плату; 3; Шаг контактов 10 мм; 1-пол.; CAGE CLAMP®; опция объединения; 6,00 mm; зеленые-желто Wago 745-847
Brand: Wago
SKU: 745-847

Каталожный номер 745-847

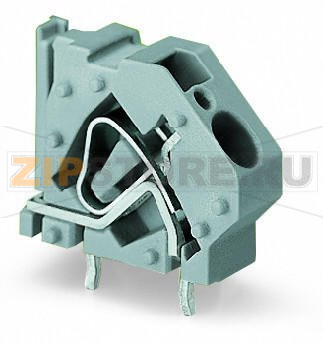

Наборная клемма на печатную плату; 3; Шаг контактов 10 мм; 1-пол.; CAGE CLAMP®; опция объединения; 6,00 mm; зеленые-желто Wago 745-847 Модульные клеммы с зажимами CAGE CLAMP®, приводимыми в действие при помощи отвертки, для индивидуальной сборки клеммных колодокТакже доступны с аттестацией Ex eГребешковые перемычки для объединения и распределения потенциаловДвойные выводы по пайку для высокого уровня механической стабильностиОбеспечивают экономию места благодаря расположению клеммных колодок одна за другойИнтегрированный диагностический отводМаркировочные пазы для миниатюрных маркеров WSB...

Наборная клемма на печатную плату; 3; Шаг контактов 10 мм; 1-пол.; CAGE CLAMP®; опция объединения; 6,00 mm; зеленые-желто Wago 745-847 - Наборная клемма на печатную плату; 3; Шаг контактов 10 мм; 1-пол.; CAGE CLAMP®; опция объединения; 6,00 mm; зеленые-желто Wago 745-847

Розничная цена

0.75 $ с НДС

array(34) { ["id"]=> string(6) "169930" ["product_id"]=> string(6) "232545" ["id_1c"]=> NULL ["sku"]=> string(7) "745-847" ["sort"]=> string(1) "0" ["name"]=> string(7) "745-847" ["image_id"]=> NULL ["price"]=> float(72) ["primary_price"]=> string(8) "0.757872" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(72) ["unconverted_price"]=> float(0.75) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(72) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1043 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 72 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модульные клеммы с зажимами CAGE CLAMP®, приводимыми в действие при помощи отвертки, для индивидуальной сборки клеммных колодок
Также доступны с аттестацией Ex e
Гребешковые перемычки для объединения и распределения потенциалов
Двойные выводы по пайку для высокого уровня механической стабильности
Обеспечивают экономию места благодаря расположению клеммных колодок одна за другой
Интегрированный диагностический отвод
Маркировочные пазы для миниатюрных маркеров WSB

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	630 V
Номинальное импульсное напряжение (III / 3)	8 kV
Номинальное напряжение (III / 2)	1000 V
Номинальное импульсное напряжение (III / 2)	8 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	8 kV
Номинальный ток	41 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	30 A
Rated voltage UL (Use Group C)	150 V
Rated current UL (Use Group C)	30 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	30 A
Rated voltage CSA (Use Group C)	150 V
Rated current CSA (Use Group C)	30 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,2 … 6 mm? / 24 … 10 AWG
Тонкие многожильные проводники	0,2 … 6 mm? / 24 … 10 AWG
многожильные проводники с изолированным наконечником	0,25 … 4 mm?
многожильные проводники с неизолированным наконечником	0,25 … 4 mm?
Длина снятия изоляции	11 … 12 mm / 0.43 … 0.47 inch
Угол подвода проводника к печатной плате	45 °
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Number of jumper slots	1

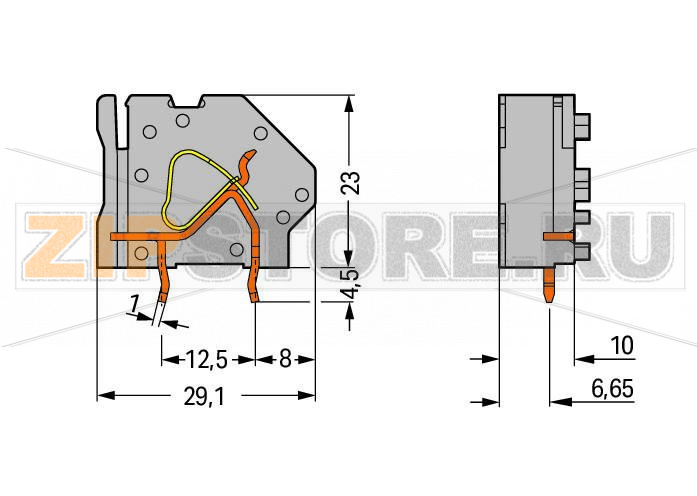

Geometrical Data

Шаг контактов	10 mm / 0.394 inch
Ширина	11,5 mm / 0.453 inch
Высота	27,5 mm / 1.083 inch
Высота от поверхности	23 mm / 0.906 inch
Длина	29,1 mm / 1.146 inch
Длина вывода под пайку	4,5 mm
Размеры вывода под пайку	1 x 1,4 mm
Допуск диаметра отверстия	1,8 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	within the terminal block, in line
Number of solder pins per potential	2

Material Data

Цвет	зеленые-желто
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,099 MJ
Вес	5,6 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	PL
GTIN	4044918302746
Customs tariff number	85369010000
