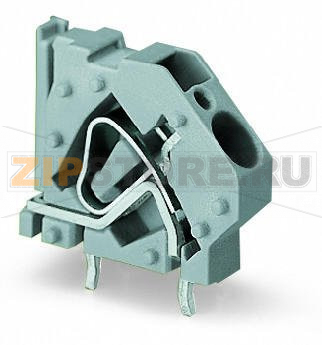

Наборная клемма на печатную плату; 3; Шаг контактов 7,5 мм; 1-пол.; подходят для применений Ex e; CAGE CLAMP®; опция объединения; 6,00 mm; светло-серые Wago 745-833/999-950

Name: Наборная клемма на печатную плату; 3; Шаг контактов 7,5 мм; 1-пол.; подходят для применений Ex e; CAGE CLAMP®; опция объединения; 6,00 mm; светло-серые Wago 745-833/999-950
Brand: Wago
SKU: 745-833/999-950

Каталожный номер 745-833/999-950

Наборная клемма на печатную плату; 3; Шаг контактов 7,5 мм; 1-пол.; подходят для применений Ex e; CAGE CLAMP®; опция объединения; 6,00 mm; светло-серые Wago 745-833/999-950 Модульные клеммы с зажимами CAGE CLAMP®, приводимыми в действие при помощи отвертки, для индивидуальной сборки клеммных колодокТакже доступны с аттестацией Ex eГребешковые перемычки для объединения и распределения потенциаловДвойные выводы по пайку для высокого уровня механической стабильностиОбеспечивают экономию места благодаря расположению клеммных колодок одна за другойИнтегрированный диагностический отводМаркировочные пазы для миниатюрных маркеров WSB...

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "169942" ["product_id"]=> string(6) "232557" ["id_1c"]=> NULL ["sku"]=> string(15) "745-833/999-950" ["sort"]=> string(1) "0" ["name"]=> string(15) "745-833/999-950" ["image_id"]=> NULL ["price"]=> float(107) ["primary_price"]=> string(8) "1.126282" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(107) ["unconverted_price"]=> float(1.12) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(107) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 107 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модульные клеммы с зажимами CAGE CLAMP®, приводимыми в действие при помощи отвертки, для индивидуальной сборки клеммных колодок
Также доступны с аттестацией Ex e
Гребешковые перемычки для объединения и распределения потенциалов
Двойные выводы по пайку для высокого уровня механической стабильности
Обеспечивают экономию места благодаря расположению клеммных колодок одна за другой
Интегрированный диагностический отвод
Маркировочные пазы для миниатюрных маркеров WSB

Электрические данные

Ex information

Ratings per	ATEX: PTB 06 ATEX 1061 U / IECEx: PTB 06.0042 U
Номинальное напряжение EN (Ex e II)	275 V
Номинальный ток (Ex e II)	37 A
Номинальный ток (Ex e II) с перемычкой	31 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,2 … 6 mm? / 24 … 10 AWG
Тонкие многожильные проводники	0,2 … 4 mm? / 24 … 12 AWG
многожильные проводники с изолированным наконечником	0,25 … 4 mm?
многожильные проводники с неизолированным наконечником	0,25 … 2,5 mm?
Длина снятия изоляции	11 … 12 mm / 0.43 … 0.47 inch
Угол подвода проводника к печатной плате	45 °
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Number of jumper slots	1

Geometrical Data

Шаг контактов	7,5 mm / 0.295 inch
Ширина	9 mm / 0.354 inch
Высота	27,5 mm / 1.083 inch
Высота от поверхности	23 mm / 0.906 inch
Длина	29,1 mm / 1.146 inch
Длина вывода под пайку	4,5 mm
Размеры вывода под пайку	1 x 1,4 mm
Допуск диаметра отверстия	1,5 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	over the entire terminal strip, in line
Number of solder pins per potential	2

Material Data

Цвет	светло-серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,074 MJ
Вес	4,8 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	PL
GTIN	4050821608202
Customs tariff number	85369010000

Характеристики

Производитель	Wago
Заказ кратно	50
Минимальный заказ	50
Вес	0 кг
