Описание товара

Модульные клеммы с зажимами CAGE CLAMP®, приводимыми в действие при помощи отвертки, для индивидуальной сборки клеммных колодок
Также доступны с аттестацией Ex e
Гребешковые перемычки для объединения и распределения потенциалов
Двойные выводы по пайку для высокого уровня механической стабильности
Обеспечивают экономию места благодаря расположению клеммных колодок одна за другой
Интегрированный диагностический отвод
Маркировочные пазы для миниатюрных маркеров WSB

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальное напряжение (III / 2)	630 V
Номинальное импульсное напряжение (III / 2)	6 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	6 kV
Номинальный ток	41 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	30 A
Rated voltage UL (Use Group C)	150 V
Rated current UL (Use Group C)	30 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	30 A
Rated voltage CSA (Use Group C)	150 V
Rated current CSA (Use Group C)	30 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,2 … 6 mm? / 24 … 10 AWG
Тонкие многожильные проводники	0,2 … 6 mm? / 24 … 10 AWG
многожильные проводники с изолированным наконечником	0,25 … 4 mm?
многожильные проводники с неизолированным наконечником	0,25 … 4 mm?
Длина снятия изоляции	11 … 12 mm / 0.43 … 0.47 inch
Угол подвода проводника к печатной плате	45 °
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Number of jumper slots	1

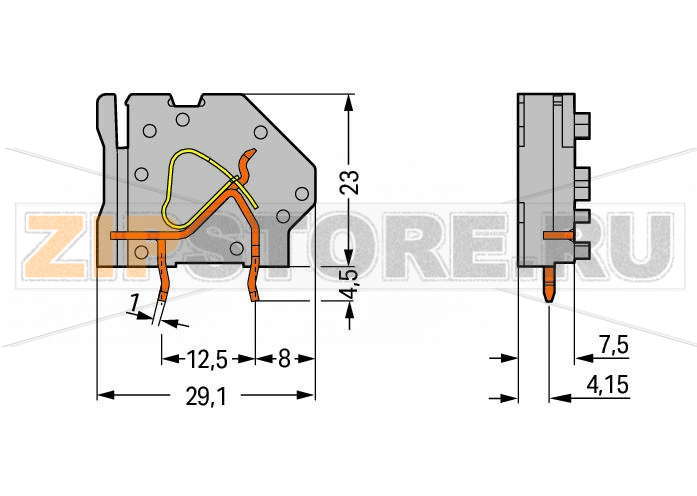

Geometrical Data

Шаг контактов	7,5 mm / 0.295 inch
Ширина	9 mm / 0.354 inch
Высота	27,5 mm / 1.083 inch
Высота от поверхности	23 mm / 0.906 inch
Длина	29,1 mm / 1.146 inch
Длина вывода под пайку	4,5 mm
Размеры вывода под пайку	1 x 1,4 mm
Допуск диаметра отверстия	1,8 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	within the terminal block, in line
Number of solder pins per potential	2

Material Data

Цвет	синие
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,075 MJ
Вес	4,8 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	PL
GTIN	4044918302647
Customs tariff number	85369010000
