Наборная клемма на печатную плату; 4 mm; Шаг контактов 5 мм; 1-пол.; CAGE CLAMP®; опция объединения; 4,00 mm; серые Wago 745-801

Name: Наборная клемма на печатную плату; 4 mm; Шаг контактов 5 мм; 1-пол.; CAGE CLAMP®; опция объединения; 4,00 mm; серые Wago 745-801
Brand: Wago
SKU: 745-801

Каталожный номер 745-801

Наборная клемма на печатную плату; 4 mm; Шаг контактов 5 мм; 1-пол.; CAGE CLAMP®; опция объединения; 4,00 mm; серые Wago 745-801 Модульные клеммы с зажимами CAGE CLAMP®, приводимыми в действие при помощи отвертки, для индивидуальной сборки клеммных колодокТакже доступны с аттестацией Ex eГребешковые перемычки для объединения и распределения потенциаловДвойные выводы по пайку для высокого уровня механической стабильностиОбеспечивают экономию места благодаря расположению клеммных колодок одна за другойИнтегрированный диагностический отводМаркировочные пазы для миниатюрных маркеров WSB...

Наборная клемма на печатную плату; 4 mm; Шаг контактов 5 мм; 1-пол.; CAGE CLAMP®; опция объединения; 4,00 mm; серые Wago 745-801 - Наборная клемма на печатную плату; 4 mm; Шаг контактов 5 мм; 1-пол.; CAGE CLAMP®; опция объединения; 4,00 mm; серые Wago 745-801

Розничная цена

1 $ с НДС

array(34) { ["id"]=> string(6) "169958" ["product_id"]=> string(6) "232573" ["id_1c"]=> NULL ["sku"]=> string(7) "745-801" ["sort"]=> string(1) "1" ["name"]=> string(7) "745-801" ["image_id"]=> NULL ["price"]=> float(48) ["primary_price"]=> string(8) "0.505248" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(48) ["unconverted_price"]=> float(0.5) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(48) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["foto_aktualnoe"]=> object(shopBooleanValue)#1150 (3) { ["value":"shopBooleanValue":private]=> int(1) ["feature_id":"shopBooleanValue":private]=> NULL ["sort":"shopBooleanValue":private]=> int(1) } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 48 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

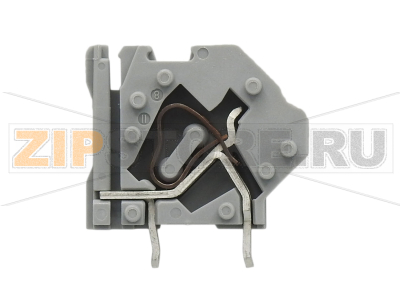

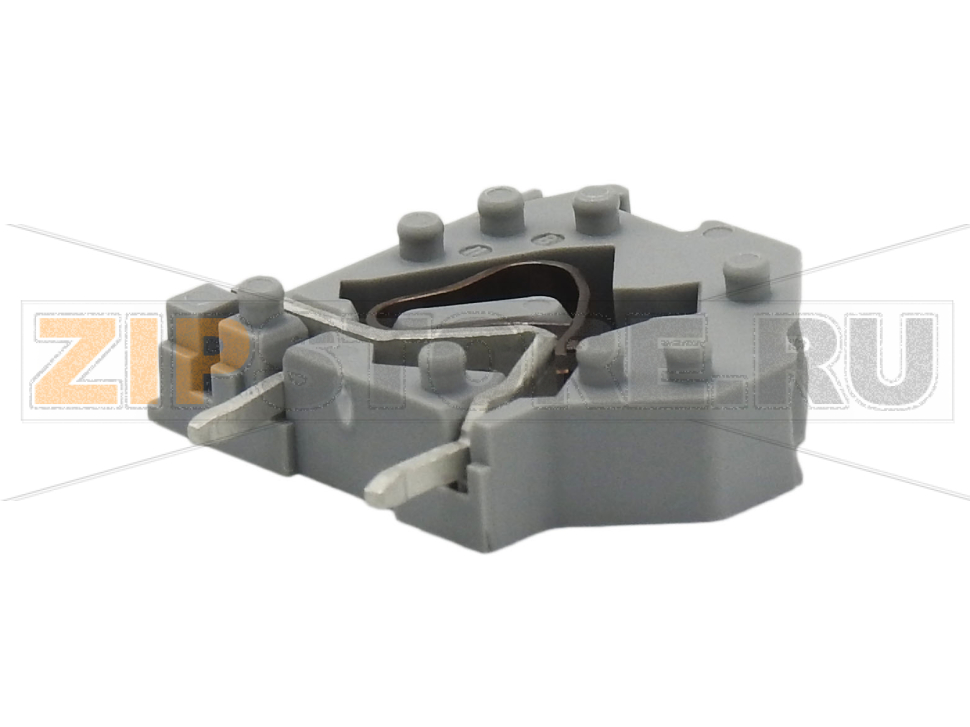

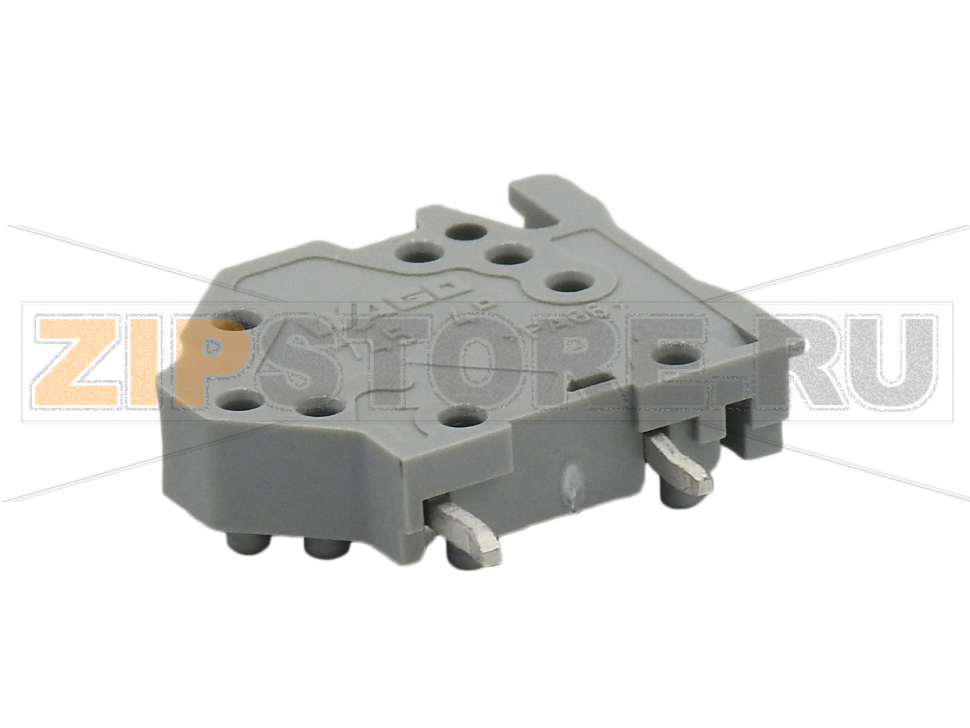

Описание товара

Ключевые особенности

Модульные клеммы с зажимами CAGE CLAMP®, приводимыми в действие при помощи отвертки, для индивидуальной сборки клеммных колодок
Также доступны с аттестацией Ex e
Гребешковые перемычки для объединения и распределения потенциалов
Двойные выводы под пайку для высокого уровня механической стабильности
Экономия места благодаря установке клеммных колодок вплотную друг к другу
Интегрированный диагностический (тестовый) отвод
Маркировочные пазы для миниатюрных маркеров WSB

Электрические данные

Норматив: IEC/EN 60664-1

Номинальное напряжение (кат. перенапряжения III / степень загрязнения 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV

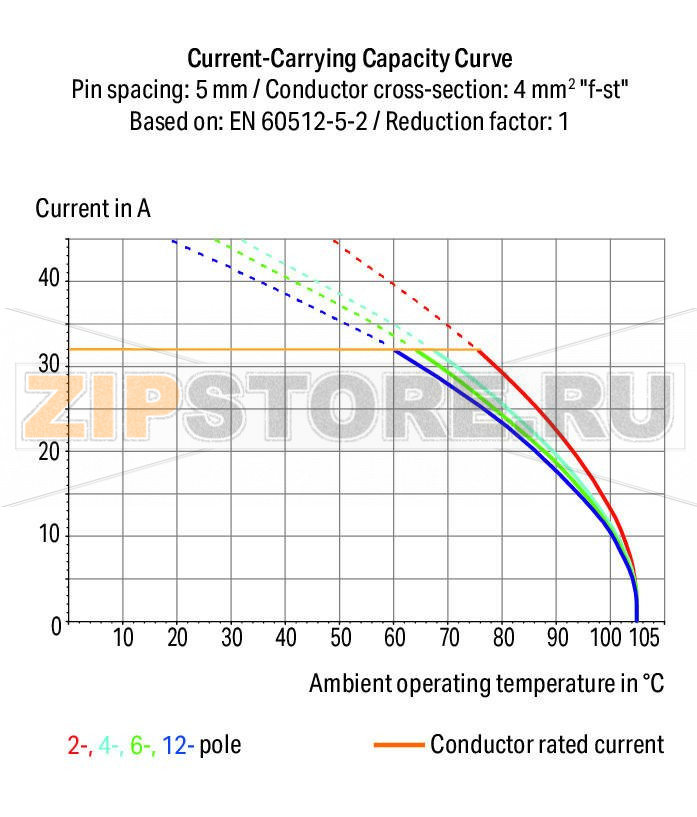

Номинальный ток	32 A
Примечание (номиналы)	Категория перенапряжения III / Степень загрязнения 2

Сертификация UL 1059

Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	20 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	10 A

Сертификация CSA

Номинальное напряжение CSA (Use Group B)	300 V
Номинальный ток CSA (Use Group B)	20 A
Номинальное напряжение CSA (Use Group D)	300 V
Номинальный ток CSA (Use Group D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Инструмент (отвертка)
Одножильные проводники	0,08 … 4 мм² / AWG 28 … 12
Тонкие многожильные проводники	0,08 … 4 мм² / AWG 28 … 12
Многожильные с изолированным наконечником	0,25 … 2,5 мм²
Многожильные с неизолированным наконечником	0,25 … 2,5 мм²
Длина снятия изоляции	8 … 9 мм / 0,31 … 0,35 inch
Угол подвода проводника к плате	45°
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения	1
Количество уровней	1
Количество пазов под перемычки	1

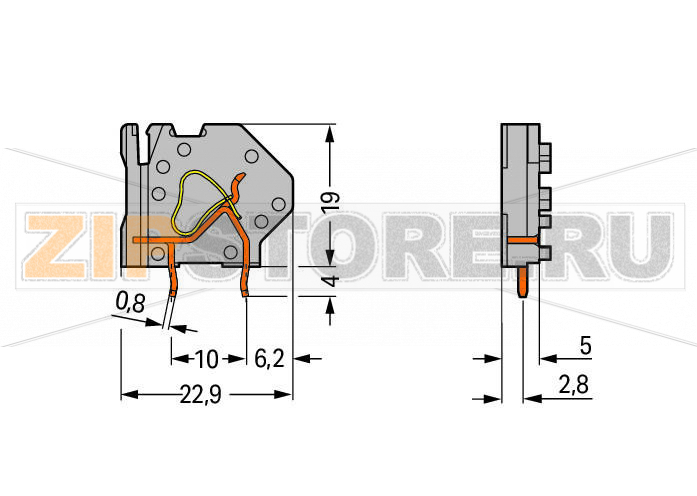

Геометрические данные

Шаг контактов	5 мм / 0,197 inch
Ширина	6,5 мм / 0,256 inch
Высота	23 мм / 0,906 inch
Высота от поверхности	19 мм / 0,748 inch
Длина	22,9 мм / 0,902 inch
Длина вывода под пайку	4 мм
Размеры вывода под пайку	0,8 × 1,2 мм
Диаметр отверстия (допуск)	1,5 (+0,1) мм

Контакт с платой

Тип контакта	THT
Расположение паяльных выводов	внутри клеммника, в линию
Число паяльных выводов на потенциал	2

Материалы

Цвет	серый
Группа изоляционного материала	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости UL 94	V0
Пружина зажима	Хромоникелевая пружинная сталь (CrNi)
Контакты	Электролитическая медь (EСu)
Покрытие контактов	лужение
Пожарная нагрузка	0,032 MJ
Вес	2 g

Требования к окружающей среде

Диапазон рабочих температур

-60 … +105 °C

Коммерческие данные

Группа продукта	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	PL (Польша)
GTIN	4044918300193
Код ТН ВЭД	85369010000

Наборная клемма на печатную плату WAGO 745-801 — решение для надежного и компактного подключения проводников в промышленной электронике и автоматизации. Конструкция с пружинным механизмом CAGE CLAMP обеспечивает быстрое и стабильное зажатие жил без необходимости обслуживания, а инструментальное приведение в действие упрощает монтаж в стесненных условиях. Клеммы устанавливаются вплотную, что позволяет экономить место на плате и собирать индивидуальные клеммные колодки под конкретный проект. Наличие тестового отвода облегчает диагностику, а паз под гребешковые перемычки упрощает объединение и распределение потенциалов.

Изделие ориентировано на применение в источниках питания, системах управления, приводной технике, измерительных модулях и промышленной автоматике. Двойные выводы под пайку повышают механическую устойчивость на плате при вибрациях и термоциклировании. Пайка по технологии сквозных отверстий обеспечивает надежный электрический контакт и удобство волновой пайки в серийном производстве.

Причины поломок

Длительные вибрации и ударные нагрузки при недостаточной фиксации платы или неправильном выборе опорных точек.
Термомеханические напряжения из‑за перегрева или частых термоциклов, приводящие к трещинам паяных соединений.
Несоответствие сечений и типов проводников требованиям, перегрузка по току, ослабление контакта и локальный нагрев.
Попадание загрязнений и агрессивных сред, приводящее к коррозии контактных поверхностей.
Некорректная технология пайки (перегрев, недостаточное смачивание, несоответствующий диаметр отверстий в плате).

Как понять, что клемма вышла из строя

Повышенное переходное сопротивление: заметный нагрев в зоне зажима, изменение цвета пластика, запах перегрева.
Механическая нестабильность: люфт корпуса относительно платы, шевеление выводов, «холодные» пайки.
Ненадежная фиксация проводника: провод скользит в зажиме или ослабляется после встряхивания.
Визуальные дефекты: трещины корпуса, деформация пружины, следы окисления или подгорания на контактах.
Проблемы при тестировании: нестабильные показания на диагностическом отводе, периодические обрывы.

Рекомендации по уходу и эксплуатации

Применять проводники рекомендованных типов и сечений; использовать наконечники соответствующего стандарта.
Соблюдать технологию пайки THT: корректный профиль нагрева, чистый флюс, соответствие размеров отверстий выводам.
Избегать длительной работы в условиях, выходящих за установленные температурные и электрические пределы.
Периодически проводить визуальный осмотр на предмет следов нагрева, загрязнений и механических повреждений.
Поддерживать чистоту в зоне контактов, не допускать попадания влаги и агрессивных веществ.
При необходимости разъединения использовать рекомендованный инструмент; не перегружать пружинный механизм.
Обеспечить правильную механическую фиксацию платы и клеммника в изделии для снижения вибрационных нагрузок.

WAGO 745-801 сочетает удобство монтажа, устойчивость к вибрациям и возможность гибкой компоновки клеммных колодок. Интегрированный тестовый отвод упрощает сервис и диагностику без разборки соединений, а поддержка гребешковых перемычек сокращает время разводки и коммутации при сборке оборудования.
