Наборная клемма на печатную плату; 4 mm; Шаг контактов 5 мм; 1-пол.; подходят для применений Ex e; CAGE CLAMP®; опция объединения; 4,00 mm; светло-серые Wago 745-803/999-950

Name: Наборная клемма на печатную плату; 4 mm; Шаг контактов 5 мм; 1-пол.; подходят для применений Ex e; CAGE CLAMP®; опция объединения; 4,00 mm; светло-серые Wago 745-803/999-950
Brand: Wago
SKU: 745-803/999-950

Каталожный номер 745-803/999-950

Наборная клемма на печатную плату; 4 mm; Шаг контактов 5 мм; 1-пол.; подходят для применений Ex e; CAGE CLAMP®; опция объединения; 4,00 mm; светло-серые Wago 745-803/999-950 Модульные клеммы с зажимами CAGE CLAMP®, приводимыми в действие при помощи отвертки, для индивидуальной сборки клеммных колодокТакже доступны с аттестацией Ex eГребешковые перемычки для объединения и распределения потенциаловДвойные выводы по пайку для высокого уровня механической стабильностиОбеспечивают экономию места благодаря расположению клеммных колодок одна за другойИнтегрированный диагностический отводМаркировочные пазы для миниатюрных маркеров WSB...

Розничная цена

1.29 $ с НДС

array(34) { ["id"]=> string(6) "169960" ["product_id"]=> string(6) "232575" ["id_1c"]=> NULL ["sku"]=> string(15) "745-803/999-950" ["sort"]=> string(1) "0" ["name"]=> string(15) "745-803/999-950" ["image_id"]=> NULL ["price"]=> float(123) ["primary_price"]=> string(8) "1.294698" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(123) ["unconverted_price"]=> float(1.29) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(123) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "50" ["min_zakaz"]=> string(2) "50" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 123 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модульные клеммы с зажимами CAGE CLAMP®, приводимыми в действие при помощи отвертки, для индивидуальной сборки клеммных колодок
Также доступны с аттестацией Ex e
Гребешковые перемычки для объединения и распределения потенциалов
Двойные выводы по пайку для высокого уровня механической стабильности
Обеспечивают экономию места благодаря расположению клеммных колодок одна за другой
Интегрированный диагностический отвод
Маркировочные пазы для миниатюрных маркеров WSB

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	ATEX: PTB 06 ATEX 1061 U / IECEx: PTB 06.0042 U
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per

UL 1059

Approvals per CSA

Approvals per

CSA

Ex information

Номинальное напряжение EN (Ex e II)	176 V
Номинальный ток (Ex e II)	27 A
Номинальный ток (Ex e II) с перемычкой	21 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,08 … 4 mm? / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 4 mm? / 28 … 12 AWG
многожильные проводники с изолированным наконечником	0,25 … 2,5 mm?
многожильные проводники с неизолированным наконечником	0,25 … 2,5 mm?
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Number of jumper slots	1

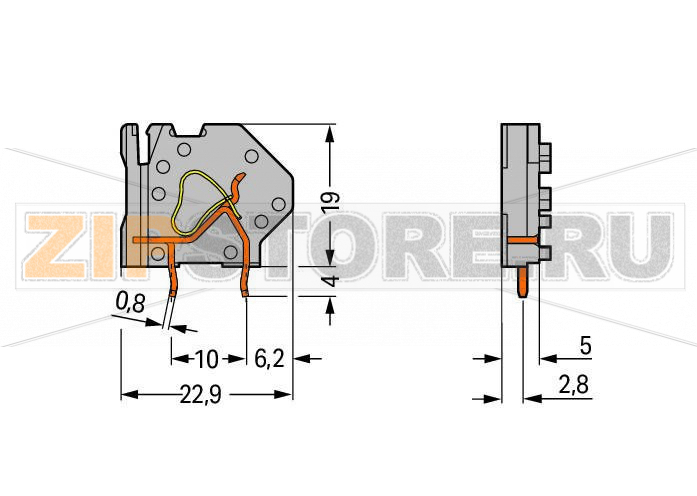

Geometrical Data

Шаг контактов	5 mm / 0.197 inch
Ширина	6,5 mm / 0.256 inch
Высота	23 mm / 0.906 inch
Высота от поверхности	19 mm / 0.748 inch
Длина	22,9 mm / 0.902 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	0,8 x 1,2 mm
Допуск диаметра отверстия	1,5 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	within the terminal block, in line
Number of solder pins per potential	2

Material Data

Цвет	светло-серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Вес	2 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Тип упаковки	BOX
Country of origin	PL
GTIN	4055143522601
Customs tariff number	85369010000
