Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 10/10,16 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 256-601

Name: Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 10/10,16 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 256-601
Brand: Wago
SKU: 256-601

Каталожный номер 256-601

Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 10/10,16 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 256-601 Модульные клеммы с технологией CAGE CLAMP®, с нажимной кнопкойТакже доступны с аттестацией Ex eУстановите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя ихИдеальны для монтажа в полевых условиях благодаря простоте использования при помощи нажимных кнопокУдобный монтаж без использования инструментов...

Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 10/10,16 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 256-601 - Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 10/10,16 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 256-601

Розничная цена

0 $ с НДС

array(34) { ["id"]=> string(6) "170032" ["product_id"]=> string(6) "232647" ["id_1c"]=> NULL ["sku"]=> string(7) "256-601" ["sort"]=> string(1) "1" ["name"]=> string(7) "256-601" ["image_id"]=> NULL ["price"]=> float(31) ["primary_price"]=> string(8) "0.326306" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(31) ["unconverted_price"]=> float(0.32) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(31) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 31 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модульные клеммы с технологией CAGE CLAMP® и нажимной кнопкой
Также доступны варианты с аттестацией Ex e
Шаг контактов в мм или дюймах можно задавать, сжимая клеммные колодки или разделяя их
Идеальны для монтажа в полевых условиях благодаря удобству использования нажимных кнопок
Быстрый монтаж без инструментов

Электрические данные

Номинальные значения по IEC/EN 60664-1

Норматив	IEC/EN 60664-1
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальное напряжение (III / 2)	630 V
Номинальное импульсное напряжение (III / 2)	6 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	6 kV

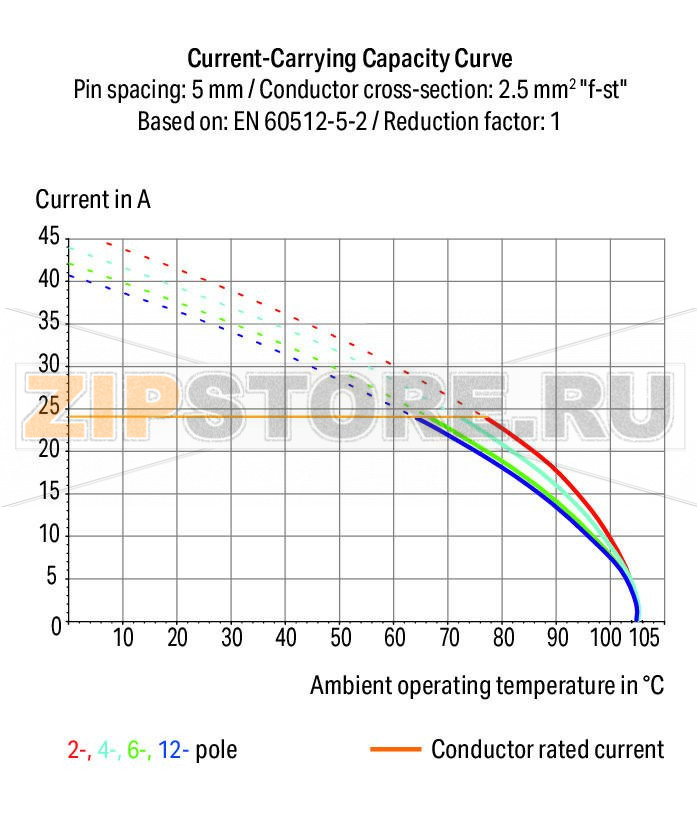

Номинальный ток	24 A
Примечание (номиналы)	(III / 2) Категория перенапряжения III / Степень загрязнения 2

Одобрения по UL 1059

Норматив	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	15 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	10 A

Одобрения по CSA

Норматив	CSA
Номинальное напряжение CSA (Use Group B)	300 V
Номинальный ток CSA (Use Group B)	15 A
Номинальное напряжение CSA (Use Group D)	300 V
Номинальный ток CSA (Use Group D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип привода	Нажимная кнопка
Одножильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм²
Многожильные с неизолированным наконечником	0,25 … 1,5 мм²
Длина снятия изоляции	5 … 6 мм / 0.2 … 0.24 inch
Угол подвода проводника к плате	45 °
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество точек присоединения на изделии	1
Количество уровней	1
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

Геометрические данные

Шаг контактов	10/10,16 мм / 0.394/0.4 inch
Ширина	12,8 мм / 0.504 inch
Высота	22,2 мм / 0.874 inch
Высота от поверхности	18,2 мм / 0.717 inch
Длина	17,6 мм / 0.693 inch
Длина вывода под пайку	4 мм
Размер вывода под пайку	0,7 × 0,7 мм
Диаметр отверстия (допуск)	1,1 (+0,1) мм

Контакт с печатной платой

Тип контакта с платой	THT
Расположение выводов под пайку	внутри клеммного блока, в линию
Количество выводов на потенциал	2

Материалы

Цвет	серый
Группа изоляционного материала	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (ECu)
Покрытие контактов	лужение
Пожарная нагрузка	0,027 MJ
Вес	1,4 g

Требования к окружающей среде

Диапазон температуры эксплуатации

-60 … +105 °C

Коммерческие данные

Группа продукта	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	CH
GTIN	4044918809061
Код ТН ВЭД	85369010000

Описание

Наборная клемма на печатную плату Wago 256-601 с нажимной кнопкой и технологией CAGE CLAMP® предназначена для надежного и быстрого подключения проводников к печатным платам. Конструкция допускает межосевое объединение секций и формирование требуемого числа полюсов, а также использование шага 10 или 10,16 мм за счет сдвига или раздвижения модулей. Клемма рассчитана на применение в промышленной автоматике, источниках питания, шкафах управления, системах HVAC и строительной автоматизации. Для отраслей с повышенными требованиями доступна версия с аттестацией Ex e.

Пружинная технология CAGE CLAMP® обеспечивает постоянное контактное усилие и компенсацию вибраций, температурных деформаций и ползучести меди. Нажимная кнопка упрощает ввод и извлечение проводника без инструмента, что сокращает время монтажа и снижает риск ошибок. Два выводных штифта на потенциал повышают механическую устойчивость на плате и улучшают отвод тепла в зоне пайки при правильной технологии монтажа.

Причины возможных отказов

Перегрев из‑за завышенного тока или повышенного контактного сопротивления (неправильное сечение провода, недостаточная длина зачистки, загрязнение контактов).
Механические нагрузки на плату и клемму: изгиб, удар, вибрации при отсутствии фиксации, приводящие к трещинам пайки или деформации корпуса.
Коррозия/окисление контактов вследствие конденсата, агрессивной атмосферы, попадания химических реагентов.
Нарушение правил монтажа: ввод провода сверх допустимого сечения, многократные циклы вставки‑извлечения с повреждением жил, неверный угол подвода.
Термоциклирование с образованием микротрещин в припое при некачественной пайке или несоблюдении профиля.
Старение полимеров при длительном воздействии высоких температур, УФ и масел/растворителей.

Признаки неисправности

Нагрев в зоне контакта, потемнение или обесцвечивание пластика, запах перегретого материала.
Нестабильный контакт: периодические пропадания сигнала/питания, мерцание нагрузки.
Ослабление фиксации проводника: провод вынимается без усилия или кнопка не удерживает жилу.
Визуальные дефекты: трещины корпуса, деформация, следы коррозии, потеки флюса, поднятые площадки на плате.
Неисправность механизма кнопки: заедание, неполный ход, отсутствие возврата.
Повышенное переходное сопротивление по результатам измерений или аномально высокий падение напряжения под нагрузкой.

Рекомендации по эксплуатации и уходу

Соблюдайте рекомендуемую длину зачистки и диапазон сечений проводников; используйте качественные наконечники при необходимости.
Перед монтажом очистите жилы от загрязнений; не допускайте попадания флюсов на контактные поверхности.
Обеспечьте правильную пайку по профилю производителя, контроль смачивания и отсутствие трещин; фиксируйте плату от изгибов.
Избегайте механических нагрузок на клемму после пайки; организуйте разгрузку натяжения проводов.
Проводите периодические визуальные осмотры на предмет нагрева, коррозии и целостности корпуса, особенно в условиях вибраций и повышенной влажности.
Эксплуатируйте в пределах температурных и средовых условий; для взрывоопасных зон применяйте версию Wago 256-601 с Ex e.
Храните изделия в сухом помещении, защищая от УФ и химически активных сред.

Соблюдение этих рекомендаций позволяет обеспечить долговечную и безопасную работу клемм Wago 256-601, минимизируя риск отказов и простои оборудования.
