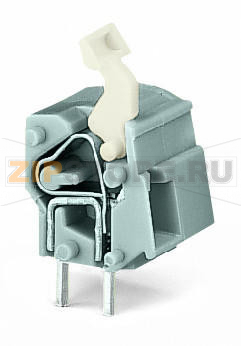

Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 10/10,16 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; светло-зеленые Wago 257-867

Каталожный номер 257-867
Розничная цена
0.33 $ с НДС ≈ 32 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

  • Модульные клеммы с технологией CAGE CLAMP®, с нажимной кнопкой
  • Также доступны с аттестацией Ex e
  • Установите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их
  • Идеальны для монтажа в полевых условиях благодаря простоте использования при помощи нажимных кнопок
  • Удобный монтаж без использования инструментов

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1IEC/EN 60664-1
Номинальное напряжение (III / 3)630

V

Номинальное импульсное напряжение (III / 3)8

kV

Номинальное напряжение (III / 2)1000

V

Номинальное импульсное напряжение (III / 2)8

kV

Номинальное напряжение (II / 2)1000

V

Номинальное импульсное напряжение (II / 2)8

kV

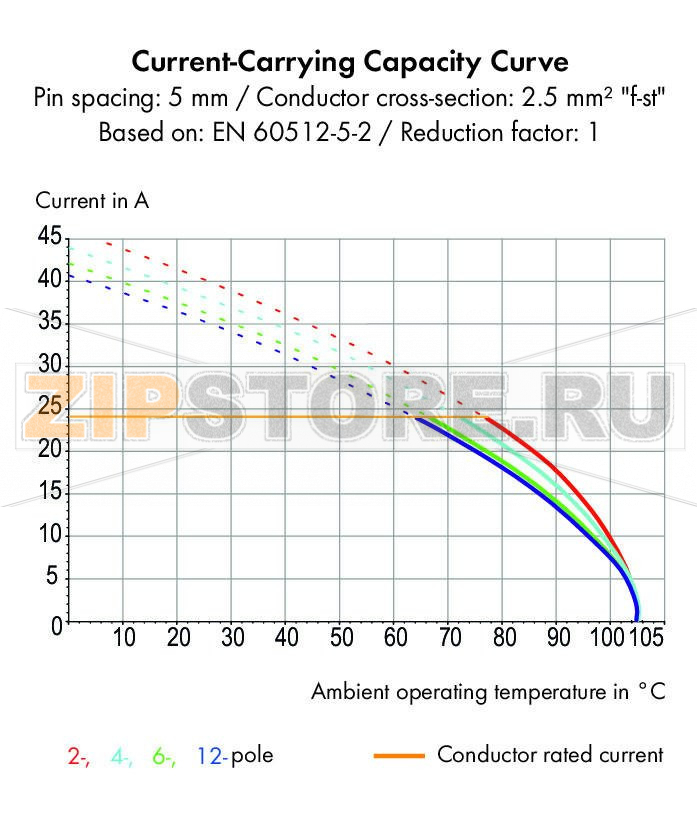

Номинальный ток24

A

Legend (ratings)(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals perUL 1059
Rated voltage UL (Use Group B)300

V

Rated current UL (Use Group B)15

A

Rated voltage UL (Use Group D)300

V

Rated current UL (Use Group D)10

A

Approvals per CSA

Approvals perCSA
Rated voltage CSA (Use Group B)300

V

Rated current CSA (Use Group B)15

A

Rated voltage CSA (Use Group D)300

V

Rated current CSA (Use Group D)10

A

Данные соединения

Технология соединенияСоединение CAGE CLAMP®
Actuation typePush-button, angled
Размеры одножильных проводников0,08 … 2,5 mm? / 28 … 12 AWG
Тонкие многожильные проводники0,08 … 2,5 mm? / 28 … 12 AWG
многожильные проводники с изолированным наконечником0,25 … 1,5 mm?
многожильные проводники с неизолированным наконечником0,25 … 1,5 mm?
Длина снятия изоляции5 … 6 mm / 0.2 … 0.24 inch
Угол подвода проводника к печатной плате0

°

Число полюсов1
Общее число точек соединения1
Общее число потенциалов1
Количество отдельных объектов присоединения на продукт1
Количество уровней1
Примечание (поперечное сечение проводника)12 AWG: THHN, THWN

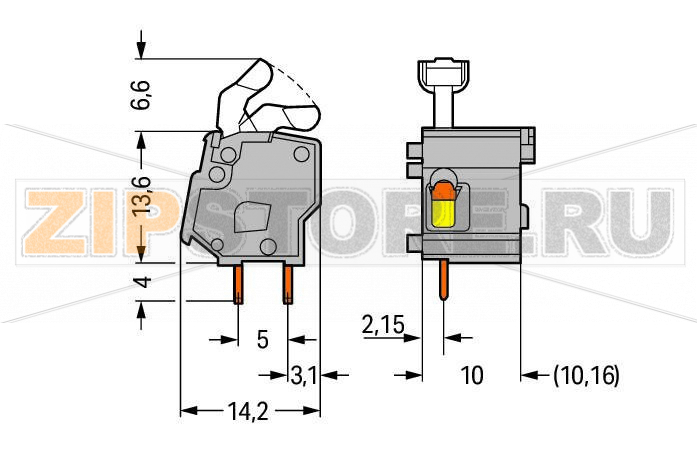

Geometrical Data

Шаг контактов10/10,16 mm / 0.394/0.4 inch
Ширина12,8 mm / 0.504 inch
Высота24,2 mm / 0.953 inch
Высота от поверхности20,2 mm / 0.795 inch
Длина14,2 mm / 0.559 inch
Длина вывода под пайку4

mm

Размеры вывода под пайку0,7 x 0,7 mm
Допуск диаметра отверстия1,1 (+0,1) mm

PCB contact

PCB contactTHT
Solder pin arrangementwithin the terminal block, in line
Number of solder pins per potential2

Material Data

Цветсветло-зеленые
группа изолирующих материаловI
Изоляционный материалПолиамид (PA66)
Класс воспламеняемости по UL 94V0
Материал зажимной пружиныХромоникелевая пружинная сталь (CrNi)
Материал контактовЭлектролитическая медь (EСu)
Покрытие контактовлуженые
Пожарная нагрузка0,032

MJ

Вес1,6

g

Environmental Requirements

Граница температурного диапазона-60 … +105 °C

Коммерческие данные

Product Group4 (Printed Circuit)
Тип упаковкиBOX
Country of originPL
GTIN4044918414333
Customs tariff number85369010000

Характеристики

Производитель Wago
Тип запчасти Клемма
Заказ кратно 100
Минимальный заказ 100
Вес 0 кг
