Номиналы по IEC/EN 60664-1
| Стандарт | IEC/EN 60664-1 |
| Номинальное напряжение (III / 3) | 250 V |
| Номинальное импульсное напряжение (III / 3) | 4 kV |
| Номинальное напряжение (III / 2) | 320 V |
| Номинальное импульсное напряжение (III / 2) | 4 kV |
| Номинальное напряжение (II / 2) | 630 V |
| Номинальное импульсное напряжение (II / 2) | 4 kV |

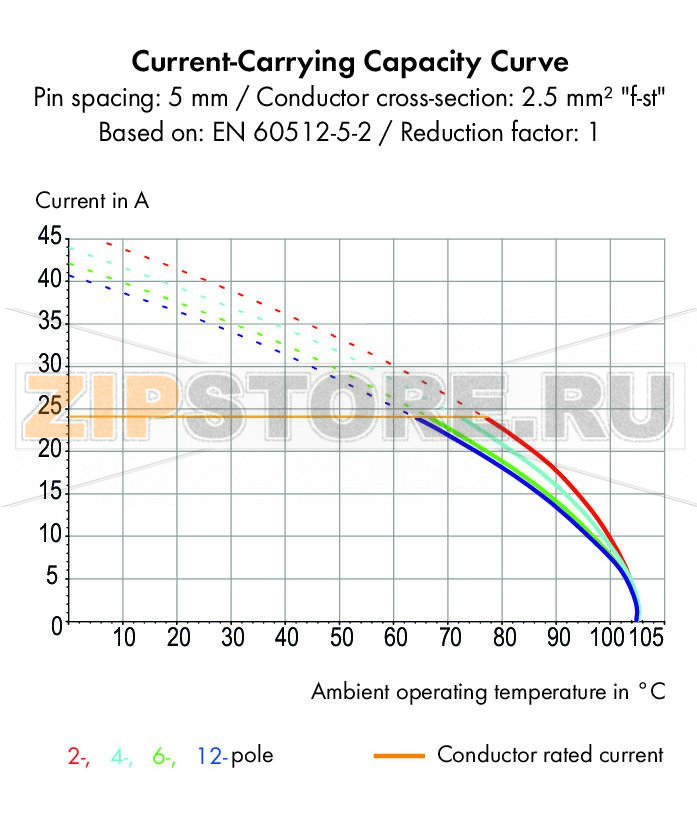

| Номинальный ток (IEC) | 24 A |
| Пояснение | Категория перенапряжения III / Степень загрязнения 2 |
Допуски по UL 1059
| Стандарт | UL 1059 |
| Напряжение, группа B | 300 V |
| Ток, группа B | 15 A |
| Напряжение, группа D | 300 V |
| Ток, группа D | 10 A |
Допуски по CSA
| Стандарт | CSA |
| Напряжение, группа B | 300 V |
| Ток, группа B | 15 A |
| Напряжение, группа D | 300 V |
| Ток, группа D | 10 A |
| Технология соединения | CAGE CLAMP® |
| Тип привода | Нажимная кнопка, угловая |
| Одножильные проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Многожильные тонкие проводники | 0,08 … 2,5 мм² / 28 … 12 AWG |
| Многожильные с изолированным наконечником | 0,25 … 1,5 мм² |
| Многожильные с неизолированным наконечником | 0,25 … 1,5 мм² |
| Длина зачистки | 5 … 6 мм / 0.2 … 0.24 inch |
| Угол подвода проводника к плате | 0° |
| Число полюсов | 1 |
| Общее число точек соединения | 1 |
| Общее число потенциалов | 1 |
| Количество отдельных точек присоединения | 1 |
| Количество уровней | 1 |
| Примечание (поперечное сечение) | 12 AWG: THHN, THWN |

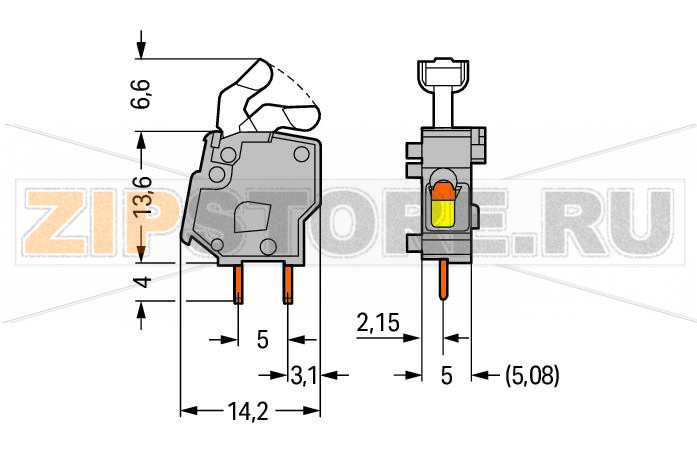

| Шаг контактов | 5/5,08 мм / 0.197/0.2 inch |
| Ширина | 7,8 мм / 0.307 inch |
| Высота | 24,2 мм / 0.953 inch |
| Высота от поверхности | 20,2 мм / 0.795 inch |
| Длина | 14,2 мм / 0.559 inch |
| Длина вывода под пайку | 4 мм |
| Размер вывода под пайку | 0,7 × 0,7 мм |
| Диаметр отверстия (допуск) | 1,1 (+0,1) мм |
| Тип контакта | THT (сквозные отверстия) |
| Расположение выводов | внутри клеммного блока, в линию |
| Выводов на потенциал | 2 |
| Цвет | серый |
| Группа изолирующих материалов | I |
| Изоляционный материал | Полиамид (PA66) |
| Класс воспламеняемости UL 94 | V0 |
| Пружинный зажим | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Покрытие контактов | лужение |
| Пожарная нагрузка | 0,017 MJ |
| Масса | 1,1 g |
| Диапазон температур эксплуатации | -60 … +105 °C |
| Группа продукта | 4 (Printed Circuit) |
| Тип упаковки | BOX |
| Страна происхождения | PL |
| GTIN | 4044918412704 |
| Код ТН ВЭД | 85369010000 |
Наборная клемма на печатную плату WAGO 257-451 предназначена для надежного подключения проводников сечением до 2,5 мм² на платах с контактным шагом 5/5,08 мм. Технология пружинного зажима CAGE CLAMP® обеспечивает стабильный контакт без регулярного обслуживания, а нажимная кнопка упрощает ввод и извлечение проводников в условиях производства и монтажа на объекте. Конструкция допускает объединение нескольких клемм в единый блок для формирования общих потенциалов и уплотнения или разнесения по шагу в зависимости от требований макета платы.
Клемма ориентирована на использование в промышленной электронике, системах автоматизации зданий, измерительной технике, контроллерах и коммуникационных модулях. Варианты с аттестацией Ex e позволяют применять изделие в установках повышенной надежности, где требуется дополнительная устойчивость к воздействиям и соблюдение требований к расстояниям утечки и изоляции. Сквозное (THT) исполнение выводов и два паяных штифта на потенциал повышают механическую устойчивость к вибрациям и нагрузкам при эксплуатации.
Типовые причины отказов клемм на плату включают перегрев из-за превышения допустимого тока или недостаточного сечения проводника, деградацию пайки вследствие термоциклирования или некачественного процесса волновой пайки, повышенную контактную коррозию при воздействии влаги и агрессивных сред, а также механические повреждения нажимного механизма при неправильной эксплуатации. В печатном монтаже встречаются отслоение контактных площадок и трещины пайки при чрезмерных усилиях на проводник или при отсутствии достаточной фиксации провода.
Признаками выхода из строя являются повышение переходного сопротивления (заметный нагрев в точке подключения), потемнение или оплавление пластика, люфт или неполный ход кнопки, самопроизвольное ослабление зажима и выпадение проводника, трещины корпуса, изменение цвета лужения контактов, а также нестабильный контакт при шевелении провода. Диагностика включает визуальный осмотр, проверку усилия удержания провода, измерение падения напряжения на клемме под нагрузкой и контроль качества пайки.
Рекомендации по эксплуатации и уходу: использовать соответствующее сечение проводников (28…12 AWG) и выдерживать длину зачистки 5–6 мм; при работе с многожильными проводниками применять наконечники в диапазоне 0,25…1,5 мм² согласно проекту; не лудить жилы перед зажимом CAGE CLAMP®, чтобы исключить постепенное ослабление контакта; вводить провод под углом 0° без перекосов, нажимая кнопку пальцем или допустимым инструментом без чрезмерного усилия; соблюдать параметры волновой пайки для THT и избегать перегрева; защищать узел от влаги и загрязнений, а при необходимости предусматривать герметизацию или покрытие платы; хранить клеммы в сухом месте, беречь PA66 от агрессивных растворителей; соблюдать температурный диапазон -60…+105 °C и токовые ограничения по применимым стандартам (IEC/UL/CSA). Регулярно проверяйте отсутствие нагрева и потемнений в эксплуатации, особенно в высоконагруженных цепях.
При корректном выборе сечения, соблюдении монтажа и условий эксплуатации WAGO 257-451 обеспечивает долговечное и устойчивое соединение без переобслуживания, что упрощает сервис и повышает надежность готового устройства.
