Описание товара

Ключевые особенности

Модульные клеммы с технологией CAGE CLAMP®, с нажимной кнопкой
Доступны варианты с аттестацией Ex e
Шаг контактов можно устанавливать в мм или дюймах, сдвигая клеммные колодки ближе друг к другу или раздвигая их
Идеальны для монтажа в полевых условиях благодаря удобному нажимному управлению
Монтаж без использования инструментов

Электрические данные

Номиналы по IEC/EN 60664-1

Номиналы согласно	IEC/EN 60664-1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV

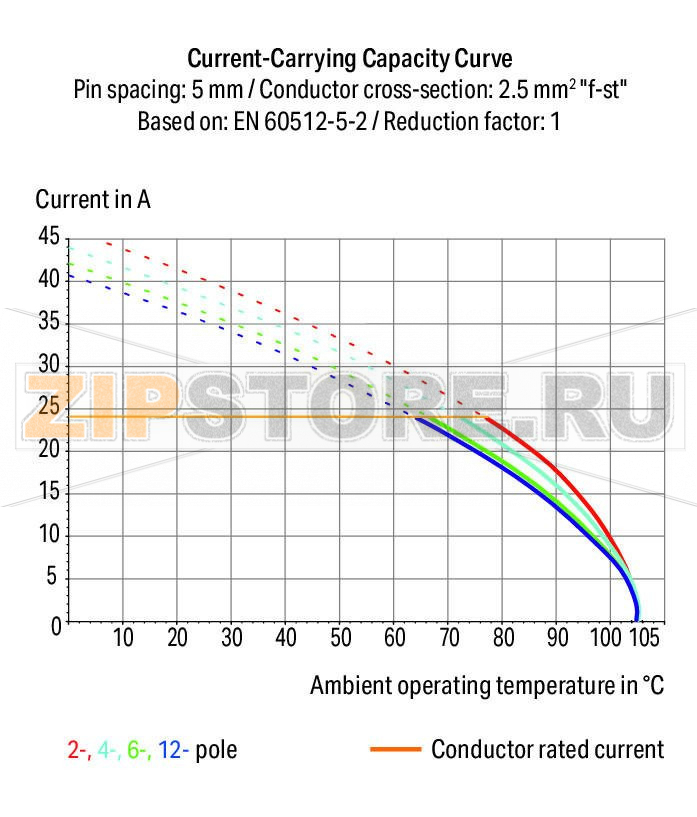

Номинальный ток	24 A
Пояснение (номиналы)	(III/2) Категория перенапряжения III / Степень загрязнения 2

Одобрения по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Use Group B)	300 V
Номинальный ток UL (Use Group B)	15 A
Номинальное напряжение UL (Use Group D)	300 V
Номинальный ток UL (Use Group D)	10 A

Одобрения по CSA

Стандарт	CSA
Номинальное напряжение CSA (Use Group B)	300 V
Номинальный ток CSA (Use Group B)	15 A
Номинальное напряжение CSA (Use Group D)	300 V
Номинальный ток CSA (Use Group D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Нажимная кнопка
Одножильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм²
Многожильные с неизолированным наконечником	0,25 … 1,5 мм²
Длина зачистки	5 … 6 мм / 0.2 … 0.24 inch
Угол подвода проводника к плате	45°
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения	1
Количество уровней	1
Примечание (поперечное сечение)	12 AWG: THHN, THWN

Геометрические данные

Шаг контактов	7,5/7,62 мм / 0.295/0.3 inch
Ширина	10,3 мм / 0.406 inch
Высота	22,2 мм / 0.874 inch
Высота над платой	18,2 мм / 0.717 inch
Длина	17,6 мм / 0.693 inch
Длина вывода под пайку	4 мм
Размеры вывода под пайку	0,7 × 0,7 мм
Диаметр отверстия (допуск)	1,1 (+0,1) мм

Контакт с печатной платой

Тип контакта	THT
Расположение выводов под пайку	внутри клеммы, в линию
Число выводов на потенциал	2

Материалы

Цвет	серый
Группа изоляционных материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Пружина зажима	Хромоникелевая пружинная сталь (CrNi)
Контакты	Электролитическая медь (EСu)
Покрытие контактов	лужёные
Пожарная нагрузка	0,02 MJ
Масса	1,2 g

Условия эксплуатации

Диапазон температур

-60 … +105 °C

Коммерческие данные

Группа продукта	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	CH
GTIN	4044918810777
Код ТН ВЭД	85369010000

Наборная клемма на печатную плату WAGO 256-501 с нажимной кнопкой и пружинной технологией CAGE CLAMP предназначена для быстрого и надежного подключения проводников без применения инструмента. Конструкция обеспечивает удобный ввод проводника под углом 45 градусов и допускает объединение полюсов с помощью перемычек, что упрощает формирование общих потенциалов на плате. Благодаря шагу 7,5/7,62 мм клемма подходит для силовых цепей управления и питания, а также интерфейсных линий в промышленной автоматике, энергетике и приборостроении.

Пружинный зажим устойчив к вибрациям и температурным колебаниям, поддерживает стабильное контактное усилие и снижает требования к подготовке проводов. Нажимная кнопка позволяет многократно переподключать проводники, делая клемму удобной для сервисного обслуживания и монтажа в полевых условиях. Опциональная версия с повышенной безопасностью (Ex e) применима в составе сертифицированных изделий для взрывоопасных зон.

Типичные области применения WAGO 256-501 включают подключение внешних проводников к печатной плате контроллера, распределение питания по узлам устройства, коммутацию датчиков и исполнительных механизмов. Лужёные контакты и материалы, соответствующие UL 94 V0, обеспечивают надежность в широком диапазоне температур и способствуют устойчивости к коррозии и возгоранию.

Причины отказов чаще всего связаны с перегревом из-за превышения допустимого тока или повышенным переходным сопротивлением при неполном введении проводника. Также распространены трещины в паяных соединениях на плате при сильных механических нагрузках или термоциклировании, попадание загрязнений в зажим, использование неподходящего сечения или слишком большой длины зачистки, приводящей к оголению токоведущих частей. В агрессивной среде возможно окисление контактов при отсутствии защитных мер.

Признаки неисправности: локальный нагрев клеммы под нагрузкой, потемнение или подплавление пластика, запах перегрева, нестабильный контакт (пропадание сигнала при вибрации, «плавающее» напряжение), следы окисления на проводнике, ослабление удержания провода или повреждение нажимной кнопки. На стороне печатной платы следует проверить кольцевые трещины вокруг выводов, изменение цвета пайки и подвижность клеммы при легком покачивании.

Рекомендации по эксплуатации и уходу: соблюдать рекомендованную длину зачистки и диапазон сечений, вводить проводник до упора с обязательной проверкой лёгким натяжением. Избегать попадания флюсов и загрязнений в область зажима, после пайки производить бережную очистку платы нейтральными средствами, не используя агрессивные растворители для PA66. Не нажимать кнопку металлическими острыми предметами, применять палец или пластиковый инструмент. При проектировании учитывать тепловой режим и дерейтинг, устанавливать соответствующую защиту по току. Регулярно проводить визуальный осмотр клемм и паяных соединений, особенно после транспортировки и термоциклов. Хранить изделие в сухом месте, в заводской упаковке, избегая длительного воздействия УФ и высокой влажности.

Соблюдение этих рекомендаций позволяет продлить срок службы клеммы WAGO 256-501 и обеспечить стабильную работу устройства в требуемых условиях эксплуатации.
