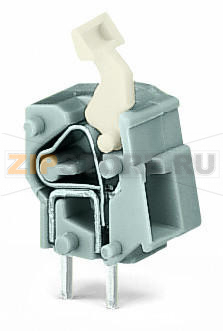

Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 257-551

Name: Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 257-551
Brand: Wago
SKU: 257-551

Каталожный номер 257-551

Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 257-551 Модульные клеммы с технологией CAGE CLAMP®, с нажимной кнопкойТакже доступны с аттестацией Ex eУстановите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя ихИдеальны для монтажа в полевых условиях благодаря простоте использования при помощи нажимных кнопокУдобный монтаж без использования инструментов...

Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 257-551 - Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; серые Wago 257-551

Розничная цена

0 $ с НДС

array(34) { ["id"]=> string(6) "170138" ["product_id"]=> string(6) "232753" ["id_1c"]=> NULL ["sku"]=> string(7) "257-551" ["sort"]=> string(1) "1" ["name"]=> string(7) "257-551" ["image_id"]=> NULL ["price"]=> float(30) ["primary_price"]=> string(7) "0.31578" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(30) ["unconverted_price"]=> float(0.31) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(30) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 30 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Особенности

Модульные клеммы с технологией CAGE CLAMP®, с нажимной кнопкой
Доступны варианты с сертификацией Ex e
Шаг контактов в мм или дюймах можно задать, сдвигая клеммы ближе или раздвигая их
Идеальны для монтажа в полевых условиях благодаря простоте использования нажимных кнопок
Удобный монтаж без инструментов

Электрические данные

Номинальные значения по IEC/EN 60664-1

Стандарт	IEC/EN 60664-1
Номинальное напряжение (кат. III / степень 3)	400 V
Номинальное импульсное напряжение (кат. III / степень 3)	6 kV
Номинальное напряжение (кат. III / степень 2)	630 V
Номинальное импульсное напряжение (кат. III / степень 2)	6 kV
Номинальное напряжение (кат. II / степень 2)	1000 V
Номинальное импульсное напряжение (кат. II / степень 2)	6 kV

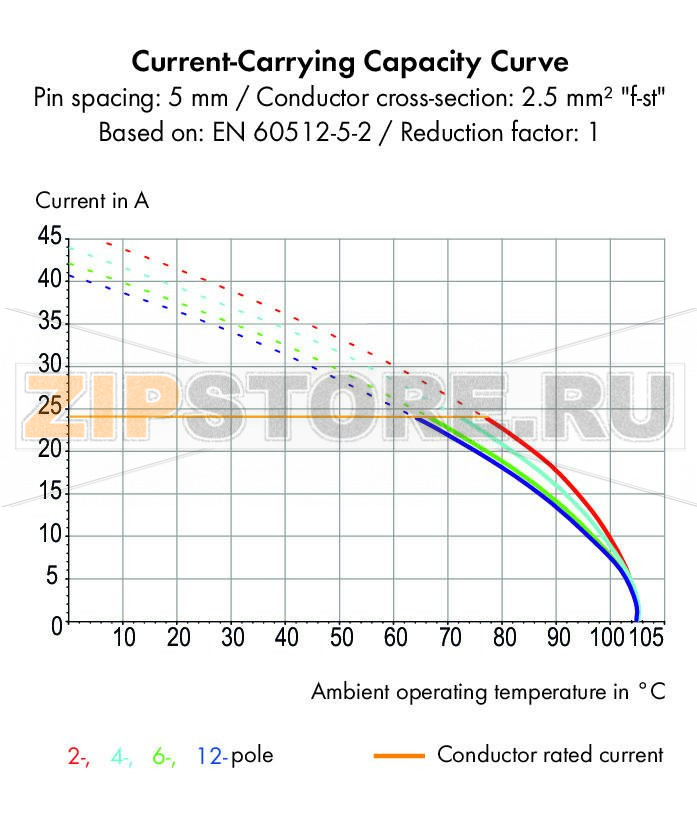

Номинальный ток	24 A
Примечание (номиналы)	(III / 2) Категория перенапряжения III / Степень загрязнения 2

Сертификации по UL 1059

Стандарт	UL 1059
Номинальное напряжение UL (Группа B)	300 V
Номинальный ток UL (Группа B)	15 A
Номинальное напряжение UL (Группа D)	300 V
Номинальный ток UL (Группа D)	10 A

Сертификации по CSA

Стандарт	CSA
Номинальное напряжение CSA (Группа B)	300 V
Номинальный ток CSA (Группа B)	15 A
Номинальное напряжение CSA (Группа D)	300 V
Номинальный ток CSA (Группа D)	10 A

Данные соединения

Технология соединения	CAGE CLAMP®
Тип приведения в действие	Нажимная кнопка, наклонная
Одножильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Гибкие многожильные проводники	0,08 … 2,5 мм² / 28 … 12 AWG
Многожильные с изолированным наконечником	0,25 … 1,5 мм²
Многожильные с неизолированным наконечником	0,25 … 1,5 мм²
Длина снятия изоляции	5 … 6 мм / 0.2 … 0.24 inch
Угол подвода проводника к ПП	0°
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество точек присоединения на продукт	1
Количество уровней	1
Примечание (поперечное сечение)	12 AWG: THHN, THWN

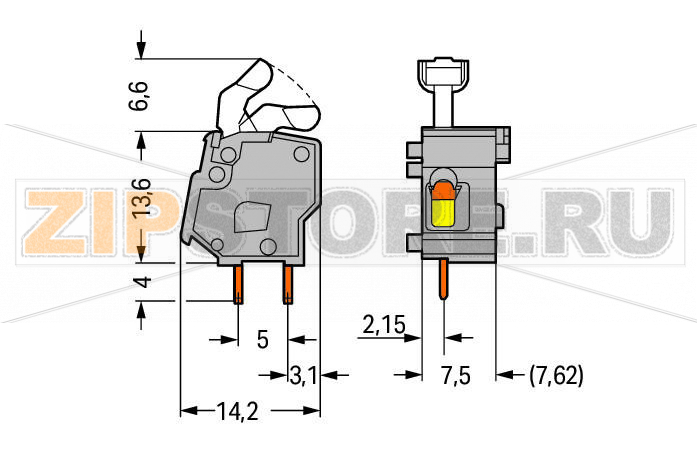

Геометрические данные

Шаг контактов	7,5/7,62 мм / 0.295/0.3 inch
Ширина	10,3 мм / 0.406 inch
Высота	24,2 мм / 0.953 inch
Высота от поверхности	20,2 мм / 0.795 inch
Длина	14,2 мм / 0.559 inch
Длина вывода под пайку	4 мм
Размер вывода под пайку	0,7 × 0,7 мм
Диаметр отверстия (допуск)	1,1 (+0,1) мм

Подключение к плате

Тип монтажа	THT
Расположение выводов для пайки	внутри клеммного блока, в один ряд
Число выводов на потенциал	2

Материалы

Цвет	серые
Группа изоляционного материала	I
Изоляционный материал	Полиамид (PA66)
Класс горючести по UL 94	V0
Пружинный зажим	Хромоникелевая пружинная сталь (CrNi)
Контакты	Электролитическая медь (EСu)
Покрытие контактов	лужёные
Пожарная нагрузка	0,025 MJ
Вес	1,4 g

Требования к окружающей среде

Диапазон температур

-60 … +105 °C

Коммерческие данные

Группа продукции	4 (Printed Circuit)
Тип упаковки	BOX
Страна происхождения	PL
GTIN	4044918412889
Код ТН ВЭД	85369010000

Наборная клемма WAGO 257-551 — удобное решение для подключения проводников на печатной плате в условиях производства и монтажа на объекте. Благодаря пружинной технологии CAGE CLAMP® и нажимной кнопке, соединение выполняется быстро и надежно, без применения инструмента. Конструкция клеммы допускает модульную сборку и объединение соседних модулей, что помогает оптимизировать трассировку и плотность монтажа на плате.

Клемма с нажимной кнопкой особенно удобна для сервисных работ: проводник устанавливается и извлекается простым нажатием, а пружина автоматически компенсирует термо‑ и вибрационные воздействия, поддерживая стабильное контактное усилие на протяжении всего жизненного цикла. Возможность выбора шага установки в метрической и дюймовой системах упрощает интеграцию в разные стандарты плат и готовых устройств.

Области применения

WAGO 257-551 применяют в промышленной автоматике, источниках питания, ПЛК, приборах КИПиА, системах освещения и силовых модулях низкого напряжения. Клемма подходит для одножильных и многожильных проводников, включая соединение с наконечниками. Доступность исполнения с повышенными требованиями к взрывобезопасности (Ex e) делает возможной установку в соответствующих зонах при соблюдении норм.

Типичные причины отказов

Превышение допустимого тока и нагрев, приводящий к деградации лужёного контакта и изоляции.
Неправильная подготовка проводника (слишком длинная/короткая зачистка, лужение мягким припоем гибких жил), ухудшающая качество прижатия пружиной.
Использование проводников вне допустимого диапазона сечений или с поврежденной жилой.
Коррозия и загрязнение из‑за агрессивной среды, конденсата или применения неподходящих моющих средств после монтажа.
Механические нагрузки: частые перегибы проводов у ввода, дергание за кабель, вибрации без разгрузки натяжения.
Дефекты пайки выводов THT на плате: непропай, трещины, отслоение площадок после термоциклов.

Как понять, что клемма вышла из строя

Повышение температуры в зоне контакта, потемнение пластика, запах перегрева, следы оплавления.
Плавающие неисправности: периодическое пропадание сигнала или питания при вибрации/касании проводника.
Следы искрения и потемнение меди, увеличение падения напряжения на соединении.
Ослабление фиксации: проводник вынимается без нажатия кнопки или имеет заметный люфт.
Механические повреждения корпуса, трещины, заедание или неравномерный ход кнопки.
Визуальные дефекты пайки выводов на плате: кольцевые трещины, матовые непропаи, подвижность выводов.

Рекомендации по эксплуатации и уходу

Соблюдайте рекомендованную длину зачистки и не лудите гибкие проводники; при необходимости используйте наконечники соответствующего типа.
Подбирайте сечение и тип проводника в рамках допуска; избегайте повреждений жил перед подключением.
Обеспечьте правильную технологию пайки THT и контроль качества: отсутствие непропаев, достаточное заполнение отверстий припоем, чистота после отмывки.
Исключайте длительный перегрев, прокладывайте проводники с учетом токовой нагрузки и охлаждения.
Защищайте узел от агрессивных сред, конденсата и абразивной пыли; для очистки используйте мягкие сухие средства, без растворителей, разрушающих полиамид.
Обеспечьте разгрузку натяжения кабелей и фиксируйте жгуты, чтобы снизить динамические нагрузки на клемму.
Периодически выполняйте визуальный осмотр на предмет потемнений, трещин и ослабления крепления, особенно после термоциклов или виброиспытаний.
При необходимости объединения потенциалов используйте предусмотренные производителем способы модульной сборки и коммутационные аксессуары.

Сочетание пружинной технологии CAGE CLAMP® и удобной нажимной механики делает WAGO 257-551 надежной платформой для быстрых и стабильных соединений на плате. Соблюдение базовых правил монтажа и эксплуатации обеспечивает длительную и безопасную работу узла даже в сложных условиях.
