Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; светло-серые Wago 255-753

Name: Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; светло-серые Wago 255-753
Brand: Wago
SKU: 255-753

Каталожный номер 255-753

Наборная клемма на печатную плату; нажимная кнопка; 2,5 мм; Шаг контактов 7,5/7,62 мм; 1-пол.; CAGE CLAMP®; опция объединения; 2,50 mm; светло-серые Wago 255-753 Модульные клеммы с технологией CAGE CLAMP®, с нажимной кнопкойТакже доступны с аттестацией Ex eУстановите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя ихИдеальны для монтажа в полевых условиях благодаря простоте использования при помощи нажимных кнопокУдобный монтаж без использования инструментов...

Розничная цена

0.32 $ с НДС

array(34) { ["id"]=> string(6) "170127" ["product_id"]=> string(6) "232742" ["id_1c"]=> NULL ["sku"]=> string(7) "255-753" ["sort"]=> string(1) "0" ["name"]=> string(7) "255-753" ["image_id"]=> NULL ["price"]=> float(31) ["primary_price"]=> string(8) "0.326306" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(31) ["unconverted_price"]=> float(0.32) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(31) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "100" ["min_zakaz"]=> string(3) "100" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 31 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модульные клеммы с технологией CAGE CLAMP®, с нажимной кнопкой
Также доступны с аттестацией Ex e
Установите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их
Идеальны для монтажа в полевых условиях благодаря простоте использования при помощи нажимных кнопок
Удобный монтаж без использования инструментов

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	500 V
Номинальное импульсное напряжение (III / 3)	6 kV
Номинальное напряжение (III / 2)	630 V
Номинальное импульсное напряжение (III / 2)	6 kV
Номинальное напряжение (II / 2)	1000 V
Номинальное импульсное напряжение (II / 2)	6 kV

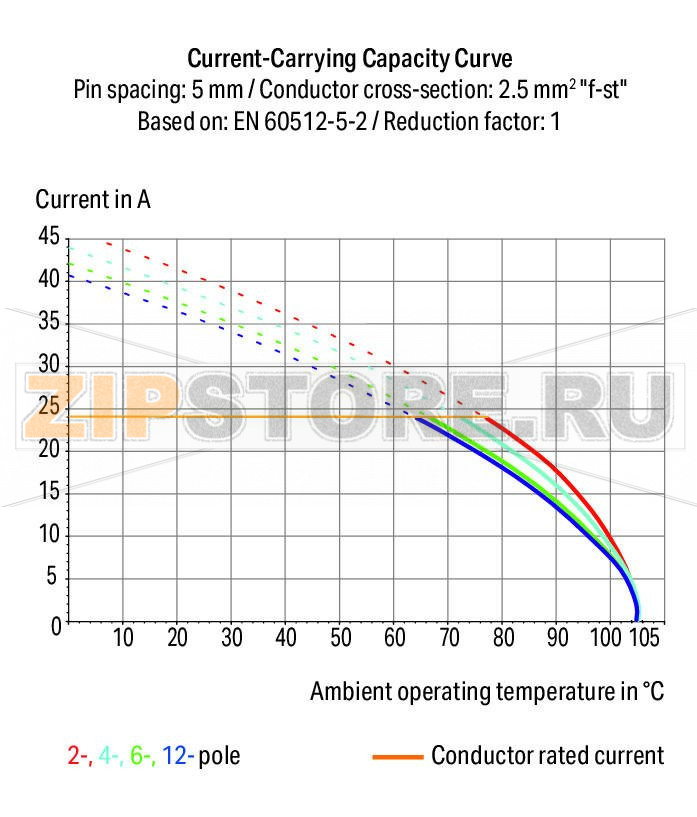

Номинальный ток	24 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	15 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	15 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Push-button
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 12 AWG
многожильные проводники с изолированным наконечником	0,25 … 1,5 mm?
многожильные проводники с неизолированным наконечником	0,25 … 1,5 mm?
Длина снятия изоляции	5 … 6 mm / 0.2 … 0.24 inch
Угол подвода проводника к печатной плате	90 °
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

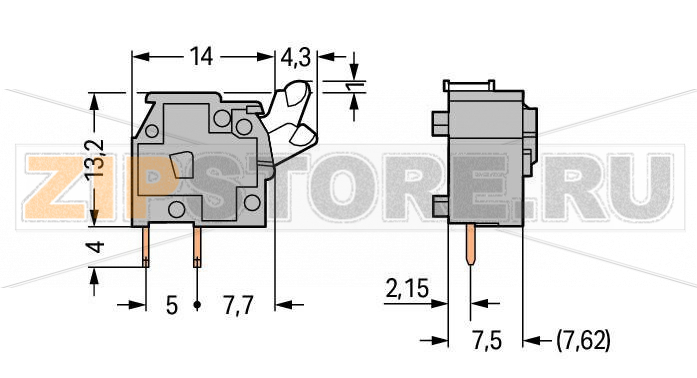

Geometrical Data

Шаг контактов	7,5/7,62 mm / 0.295/0.3 inch
Ширина	10,3 mm / 0.406 inch
Высота	18,2 mm / 0.717 inch
Высота от поверхности	14,2 mm / 0.559 inch
Длина	18,3 mm / 0.72 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	0,7 x 0,7 mm
Допуск диаметра отверстия	1,1 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	within the terminal block, in line
Number of solder pins per potential	2

Material Data

Цвет	светло-серые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,024 MJ
Вес	1,4 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	CH
GTIN	4044918663250
Customs tariff number	85369010000

Характеристики

Производитель	Wago
Заказ кратно	100
Минимальный заказ	100
Вес	0 кг
