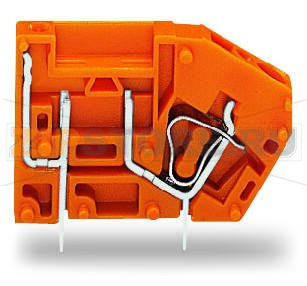

Наборная клемма на печатную плату; с держателем предохранителя; 2,5 мм; Шаг контактов 5,08 мм; 1-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 742-116

Name: Наборная клемма на печатную плату; с держателем предохранителя; 2,5 мм; Шаг контактов 5,08 мм; 1-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 742-116
Brand: Wago
SKU: 742-116

Каталожный номер 742-116

Наборная клемма на печатную плату; с держателем предохранителя; 2,5 мм; Шаг контактов 5,08 мм; 1-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 742-116 Модульные клеммы с зажимом CAGE CLAMP®, приводимым в действие при помощи отверткиБыстрая и простая замена автомобильных предохранителей с ножевыми контактами в случае короткого замыканияТестовые разъемы на обеих сторонах предохранителя для тестовых штекеров O 2,0 мм или O 2,3 ммПри напряжении больше 42 В необходима защита от прямого контакта2- и 3-проводные клеммы для распределения потенциалов независимо от печатной платы...

Наборная клемма на печатную плату; с держателем предохранителя; 2,5 мм; Шаг контактов 5,08 мм; 1-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 742-116 - Наборная клемма на печатную плату; с держателем предохранителя; 2,5 мм; Шаг контактов 5,08 мм; 1-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 742-116

Розничная цена

1.01 $ с НДС

array(34) { ["id"]=> string(6) "170157" ["product_id"]=> string(6) "232772" ["id_1c"]=> NULL ["sku"]=> string(7) "742-116" ["sort"]=> string(1) "0" ["name"]=> string(7) "742-116" ["image_id"]=> NULL ["price"]=> float(96) ["primary_price"]=> string(8) "1.010496" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(96) ["unconverted_price"]=> float(1.01) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(96) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(3) "300" ["min_zakaz"]=> string(3) "300" ["weight"]=> object(shopDimensionValue)#1041 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 96 ₽ с НДС

Последнее обновление базы:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модульные клеммы с зажимом CAGE CLAMP®, приводимым в действие при помощи отвертки
Быстрая и простая замена автомобильных предохранителей с ножевыми контактами в случае короткого замыкания
Тестовые разъемы на обеих сторонах предохранителя для тестовых штекеров O 2,0 мм или O 2,3 мм
При напряжении больше 42 В необходима защита от прямого контакта
2- и 3-проводные клеммы для распределения потенциалов независимо от печатной платы

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Ratings note	Individual arrangement
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	15 A
Номиналы согласно 2	IEC/EN 60664-1
Ratings note 2	Block arrangement
Номинальное напряжение (III / 3) 2	320 V
Номинальное импульсное напряжение (III / 3) 2	4 kV
Номинальное напряжение (III / 2) 2	320 V
Номинальное импульсное напряжение (III / 2) 2	4 kV
Номинальное напряжение (II / 2) 2	630 V
Номинальное импульсное напряжение (II / 2) 2	4 kV
Номинальный ток (2)	10 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	10 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	16 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 12 AWG
многожильные проводники с изолированным наконечником	0,25 … 1,5 mm?
многожильные проводники с неизолированным наконечником	0,25 … 1,5 mm?
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Угол подвода проводника к печатной плате	60 °
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

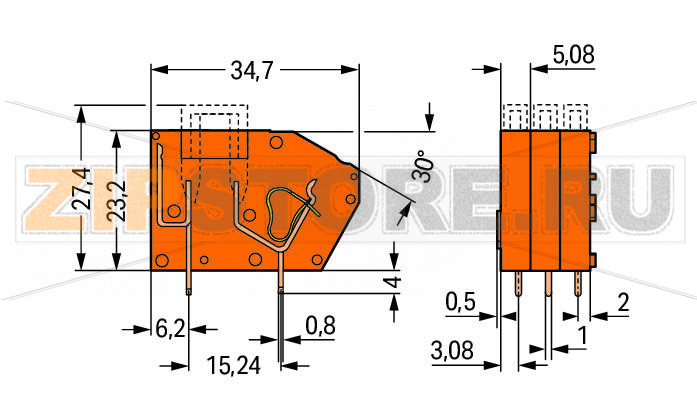

Geometrical Data

Шаг контактов	5,08 mm / 0.2 inch
Ширина	7,1 mm / 0.28 inch
Высота	27,2 mm / 1.071 inch
Высота от поверхности	23,2 mm / 0.913 inch
Длина	34,7 mm / 1.366 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	1 x 0,8 mm
Допуск диаметра отверстия	1,4 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	within the terminal block, in line
Number of solder pins per potential	2

Material Data

Цвет	оранжевые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,066 MJ
Вес	3,8 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	CH
GTIN	4045454232160
Customs tariff number	85369095990
