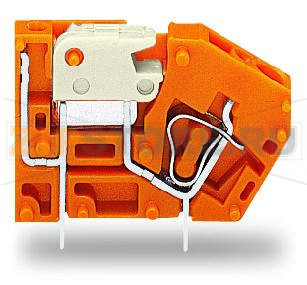

Наборная клемма на печатную плату; с ножевым размыкателем; 2,5 мм; Шаг контактов 5,08 мм; 1-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 742-106

Name: Наборная клемма на печатную плату; с ножевым размыкателем; 2,5 мм; Шаг контактов 5,08 мм; 1-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 742-106
Brand: Wago
SKU: 742-106

Каталожный номер 742-106

Наборная клемма на печатную плату; с ножевым размыкателем; 2,5 мм; Шаг контактов 5,08 мм; 1-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 742-106 Модульные клеммы с зажимом CAGE CLAMP®, приводимым в действие при помощи отверткиОтсоединение от цепи питания при помощи ножевого размыкателя, например, для регулярного тестирования и измеренияТестовые разъемы на обеих сторонах ножевого размыкателя для тестовых штекеров O 2,0 мм или O 2,3 мм2- и 3-проводные клеммы для распределения потенциалов независимо от печатной платыИсполнения со съемными ножевыми размыкателями доступны по требованию заказчика...

Наборная клемма на печатную плату; с ножевым размыкателем; 2,5 мм; Шаг контактов 5,08 мм; 1-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 742-106 - Наборная клемма на печатную плату; с ножевым размыкателем; 2,5 мм; Шаг контактов 5,08 мм; 1-пол.; CAGE CLAMP®; 2,50 mm; оранжевые Wago 742-106

Розничная цена

2 $ с НДС

array(34) { ["id"]=> string(6) "170159" ["product_id"]=> string(6) "232774" ["id_1c"]=> NULL ["sku"]=> string(7) "742-106" ["sort"]=> string(1) "0" ["name"]=> string(7) "742-106" ["image_id"]=> NULL ["price"]=> float(149) ["primary_price"]=> string(8) "1.568374" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(149) ["unconverted_price"]=> float(1.56) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(149) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(2) "96" ["min_zakaz"]=> string(2) "96" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 149 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Модульные клеммы с зажимом CAGE CLAMP®, приводимым в действие при помощи отвертки
Отсоединение от цепи питания при помощи ножевого размыкателя, например, для регулярного тестирования и измерения
Тестовые разъемы на обеих сторонах ножевого размыкателя для тестовых штекеров O 2,0 мм или O 2,3 мм
2- и 3-проводные клеммы для распределения потенциалов независимо от печатной платы
Исполнения со съемными ножевыми размыкателями доступны по требованию заказчика

Электрические данные

Ratings per IEC/EN 60664-1

Номиналы согласно 1	IEC/EN 60664-1
Номинальное напряжение (III / 3)	320 V
Номинальное импульсное напряжение (III / 3)	4 kV
Номинальное напряжение (III / 2)	320 V
Номинальное импульсное напряжение (III / 2)	4 kV
Номинальное напряжение (II / 2)	630 V
Номинальное импульсное напряжение (II / 2)	4 kV
Номинальный ток	16 A
Legend (ratings)	(III / 2) ? Overvoltage category III / Pollution degree 2

Approvals per UL 1059

Approvals per	UL 1059
Rated voltage UL (Use Group B)	300 V
Rated current UL (Use Group B)	10 A
Rated voltage UL (Use Group D)	300 V
Rated current UL (Use Group D)	10 A

Approvals per CSA

Approvals per	CSA
Rated voltage CSA (Use Group B)	300 V
Rated current CSA (Use Group B)	16 A
Rated voltage CSA (Use Group D)	300 V
Rated current CSA (Use Group D)	10 A

Данные соединения

Технология соединения	Соединение CAGE CLAMP®
Actuation type	Operating tool
Размеры одножильных проводников	0,08 … 2,5 mm? / 28 … 12 AWG
Тонкие многожильные проводники	0,08 … 2,5 mm? / 28 … 12 AWG
многожильные проводники с изолированным наконечником	0,25 … 1,5 mm?
многожильные проводники с неизолированным наконечником	0,25 … 1,5 mm?
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Угол подвода проводника к печатной плате	60 °
Число полюсов	1
Общее число точек соединения	1
Общее число потенциалов	1
Количество отдельных объектов присоединения на продукт	1
Количество уровней	1
Примечание (поперечное сечение проводника)	12 AWG: THHN, THWN

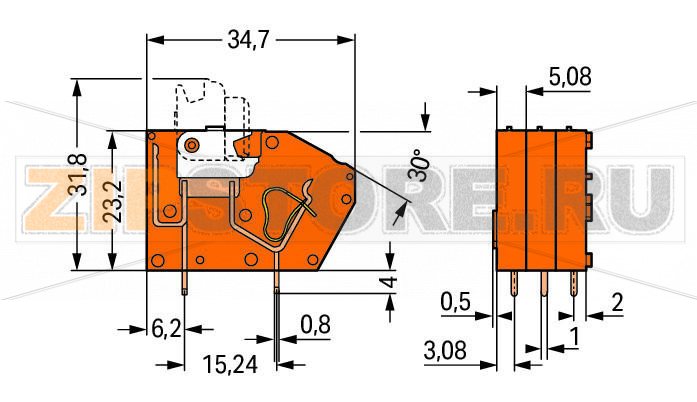

Geometrical Data

Шаг контактов	5,08 mm / 0.2 inch
Ширина	7,1 mm / 0.28 inch
Высота	27,2 mm / 1.071 inch
Высота от поверхности	23,2 mm / 0.913 inch
Длина	34,7 mm / 1.366 inch
Длина вывода под пайку	4 mm
Размеры вывода под пайку	1 x 0,8 mm
Допуск диаметра отверстия	1,4 (+0,1) mm

PCB contact

PCB contact	THT
Solder pin arrangement	within the terminal block, in line
Number of solder pins per potential	2

Material Data

Цвет	оранжевые
группа изолирующих материалов	I
Изоляционный материал	Полиамид (PA66)
Класс воспламеняемости по UL 94	V0
Материал зажимной пружины	Хромоникелевая пружинная сталь (CrNi)
Материал контактов	Электролитическая медь (EСu)
Покрытие контактов	луженые
Пожарная нагрузка	0,074 MJ
Вес	4,5 g

Environmental Requirements

Граница температурного диапазона

-60 … +105 °C

Коммерческие данные

Product Group	4 (Printed Circuit)
Тип упаковки	BOX
Country of origin	CH
GTIN	4045454232375
Customs tariff number	85365080900

Характеристики

Производитель	Wago
Заказ кратно	96
Минимальный заказ	96
Вес	0 кг
