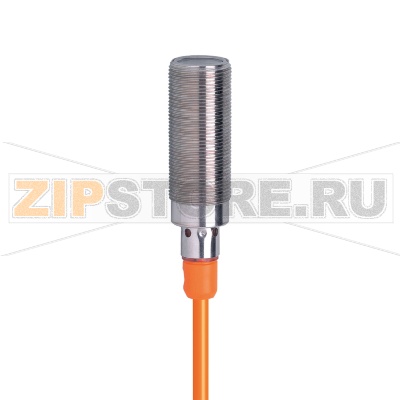

Барьер-приёмник световой однолучевой IFM OGE302

Описание товара

• Однолучевой световой барьер
• красный свет
• Режим срабатывания на темноту
• PNP
• 20 m
• IP 65
• IP 67
• IP 68
• IP 69K
• 6 m PVC-Кабель

Барьер-приёмник световой однолучевой IFM OGE302 (OGE-DPKG/6M) предназначен для построения сквозных оптических систем контроля в автоматизированных линиях, на конвейерах и в упаковочных установках. Приёмник работает в паре с подходящим излучателем; при пересечении луча объектом формируется электрический сигнал на PNP-выходе в логике «срабатывание на темноту». Конструкция рассчитана на интенсивную эксплуатацию и частые процедуры мойки оборудования.

Область применения и принцип работы

OGE302 реализует классический однолучевой барьер: излучатель формирует пучок видимого красного света, приёмник регистрирует его и оценивает затухание. Такой подход обеспечивает чёткую фиксацию наличия/отсутствия объекта независимо от его цвета и фактуры. Длинный кабель облегчает прокладку до шкафа управления, а высокая защищённость корпуса позволяет монтировать приёмник в зонах с влагой, пылью и регулярной мойкой.

Типичные причины неисправностей

• Загрязнение или царапины оптики: налипание пыли, сахара, муки, капель масла, известкового налёта после мойки.
• Расфокусировка и смещение: деформация кронштейнов, вибрация, удары, неправильное позиционирование пары излучатель–приёмник.
• Повреждение кабеля: перегибы у ввода, растяжение, защемление, износ изоляции, попадание режущей стружки.
• Ошибки подключения и перегрузка выхода: короткие замыкания, превышение допустимой нагрузки PNP-выхода, наводки от силовых линий.
• Попадание влаги при нарушенной герметичности или некорректной мойке аппаратом высокого давления с близкого расстояния.
• Экстремальные температуры, химически агрессивные чистящие, интенсивная внешняя засветка или паразитные отражения от блестящих поверхностей.
• Несоответствие излучателя: отличная длина волны или несогласованная пара.

Как понять, что запчасть вышла из строя

• Нет индикации питания либо индикация нестабильна при исправной линии питания.
• Выход постоянно в одном состоянии независимо от перекрытия луча.
• Срабатывание «дрожит», появляются ложные импульсы при чистой оптике и корректной соосности.
• Заметное «укорочение» рабочей дистанции: система начинает реагировать только в непосредственной близости.
• Периодические ошибки на входах ПЛК, перегорание предохранителей или сработка защиты по току.
• Видимые дефекты: трещины корпуса, помутнение окна, следы коррозии, конденсат внутри оптической части, перегрев.
• Анализ мультиметром показывает короткое по выходу или нестандартные уровни напряжения.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте оптическое окно мягкой безворсовой салфеткой с водой или нейтральным моющим раствором; избегайте абразивов и растворителей.
• После мойки удаляйте влагу, не направляйте струю высокого давления непосредственно на окно и кабельный ввод.
• Проверяйте соосность пары: луч должен проходить по центру приёмной линзы. Исключайте паразитные отражения, используйте экраны при необходимости.
• Контролируйте крепёж и состояние кронштейнов, компенсируйте вибрации демпферами.
• Обеспечьте правильную прокладку кабеля: разгрузка от натяжения, отсутствие перегибов у ввода, удалённость от силовых кабелей и частотных преобразователей.
• Подключайте выход к нагрузке в пределах допустимых токов, применяйте защиту от коротких замыканий и индуктивных бросков.
• Периодически проводите функциональную проверку: перекрывайте луч тестовой пластиной и контролируйте устойчивость индикации и сигнала на ПЛК.
• При наличии регулировки чувствительности используйте её для компенсации загрязнения и внешней засветки, но не заменяйте настройкой регулярную чистку.

Ввод в эксплуатацию и замена

Устанавливайте приёмник IFM OGE302 в паре с совместимым излучателем той же длины волны. Сначала зафиксируйте излучатель, затем наведите приёмник до устойчивой индикации при свободном луче и проверьте срабатывание на перекрытие. При замене на OGE302 (OGE-DPKG/6M) сохраните прежнюю трассу и разгрузку кабеля, соблюдайте полярность и логику «срабатывание на темноту». В условиях интенсивной эксплуатации держите резервный комплект для сокращения простоев.
