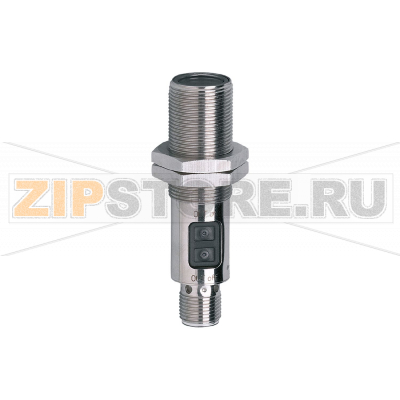

Барьер-приёмник световой однолучевой IFM OGE503

Описание товара

• Тип: однолучевой световой барьер
• Источник: красный свет
• Режим: срабатывание на свет / затемнение (программируемый)
• Выход: NPN
• Дальность: 25 м
• Степень защиты: IP67
• Подключение: разъем M12

Барьер-приёмник световой однолучевой IFM OGE503 (OGE-FNKG/US100) применяется для надежного детектирования объектов в паре с соответствующим излучателем. Конструкция рассчитана на стабильную работу в промышленных условиях, где важны устойчивость к загрязнениям, вибрациям и влаге. Приемник монтируется напротив излучателя, образуя сквозной луч. Прерывание луча трактуется как событие, что удобно для счёта, позиционирования и контроля наличия изделий.

Устройство поддерживает переключение логики на срабатывание «на свет» или «на затемнение», что позволяет адаптировать схему управления к требованиям линии. Стандартный разъем M12 упрощает интеграцию и обслуживание. На корпусе предусмотрены индикаторы состояния, облегчающие первичную диагностику при настройке и эксплуатации.

Как понять, что запчасть вышла из строя

• Отсутствует переключение выхода при уверенном наведении на излучатель и корректном питании.
• Индикация питания/срабатывания не горит либо горит нестабильно при неизменных условиях.
• Выход «залип» в одном состоянии, реакции на прерывание/восстановление луча нет.
• Ложные срабатывания: приемник реагирует без фактического перекрытия луча.
• Сильное снижение дальности: работал на прежней дистанции, но теперь требует более точной юстировки или приближения.
• Нагрев корпуса выше обычного, следы влаги под прозрачными элементами или коррозия контактов разъема.

Распространенные причины поломок

• Загрязнение оптики пылью, маслом, эмульсиями, что приводит к падению уровня сигнала и ошибкам детекции.
• Механические удары, вибрации без демпфирования, деформация крепления и смещение оптической оси.
• Неправильная разводка или переполюсовка питания, импульсные перенапряжения, отсутствие защиты от наводок.
• Нарушение герметичности: повреждение уплотнений, неплотно затянутый разъем M12, попадание влаги при мойке под давлением.
• Коррозия и окисление контактов при регулярной конденсации или использовании агрессивных моющих средств.
• Экстремальные температуры за пределами допустимых условий, термоциклирование.
• Неправильное согласование с излучателем или неправильный выбор режима логики.

Рекомендации по уходу и эксплуатации

• Периодически очищайте оптическое окно мягкой безворсовой салфеткой с изопропиловым спиртом. Не используйте абразивы и агрессивные растворители.
• Проверяйте юстировку: оси приемника и излучателя должны быть строго совмещены, особенно при больших дистанциях и вибрациях.
• Контролируйте состояние кабеля и разъема M12: подтягивайте накидную гайку до герметичного прилегания, сохраняйте целостность уплотнителя.
• Используйте экранированные кабели при наличии мощных источников электромагнитных помех, разводите силовые и сигнальные линии.
• Применяйте механические защитные кожухи или экраны в зонах возможного удара, стружко- и каплеобразования.
• Раз в регламентный период проводите функциональную проверку: наблюдайте индикацию и поведение выхода при перекрытии луча штатным шаблоном.
• При мойке под давлением избегайте направленного воздействия струи на разъем и оптику в упор; после мойки осматривайте уплотнения.
• Обеспечьте разгрузку кабеля от натяжения и кручения, укладывайте его с допустимым радиусом изгиба.

Диагностика неполадок

1. Убедитесь в наличии и правильности питания, корректности распиновки и настройке логики срабатывания.
2. Очистите оптику, выравнивайте приемник и излучатель по оси, исключите посторонние перекрытия.
3. Проверьте индикацию: стабильный свет/мигание подскажут, доходит ли сигнал от излучателя.
4. Измерьте выход NPN тестером: при срабатывании он должен надежно переключаться согласно выбранной логике.
5. По возможности подмените излучатель или приемник на заведомо исправный, чтобы локализовать неисправный элемент пары.

При соблюдении рекомендаций Барьер-приёмник световой однолучевой IFM OGE503 (OGE-FNKG/US100) обеспечивает длительную и стабильную работу в составе систем контроля и автоматизации. Регулярное техническое обслуживание снижает риск ложных срабатываний и неплановых остановок оборудования.
