Оконечный модуль для расширения шины; светло-серые Wago 750-627

Name: Оконечный модуль для расширения шины; светло-серые Wago 750-627
Brand: Wago
SKU: 750-627

Каталожный номер 750-627

Оконечный модуль для расширения шины; светло-серые Wago 750-627 - Оконечный модуль для расширения шины; светло-серые Wago 750-627

Розничная цена

131 $ с НДС

array(34) { ["id"]=> string(6) "171981" ["product_id"]=> string(6) "234595" ["id_1c"]=> NULL ["sku"]=> string(7) "750-627" ["sort"]=> string(1) "1" ["name"]=> string(7) "750-627" ["image_id"]=> NULL ["price"]=> float(12453) ["primary_price"]=> string(10) "131.080278" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(12453) ["unconverted_price"]=> float(131.08) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(12453) ["original_compare_price"]=> float(0) ["features"]=> array(5) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["tip_zapchasti"]=> array(1) { [43459]=> string(12) "Кабель" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1143 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 12 453 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Описание

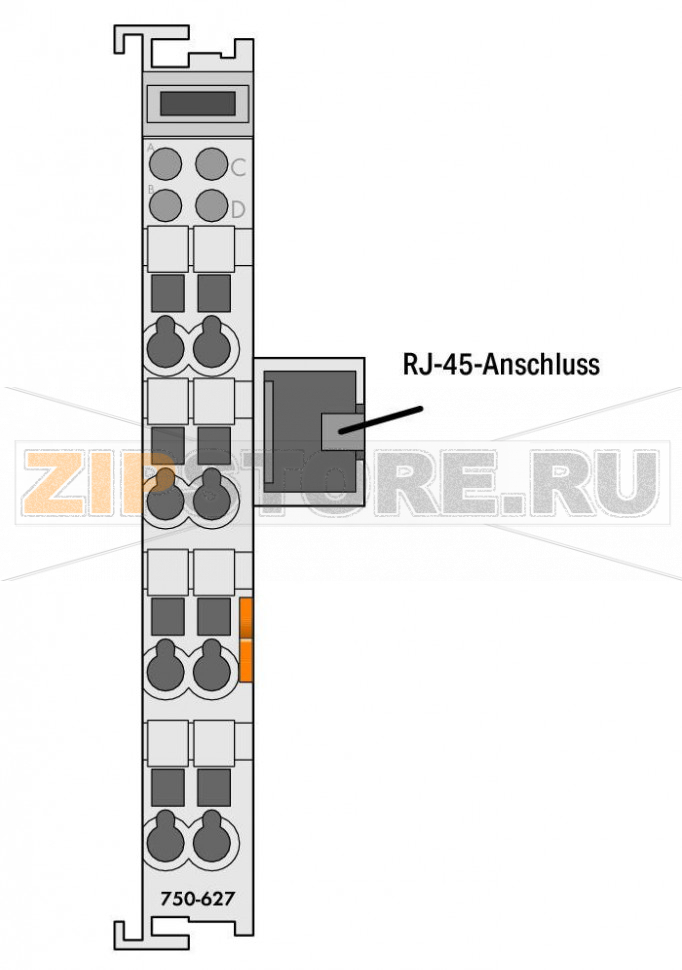

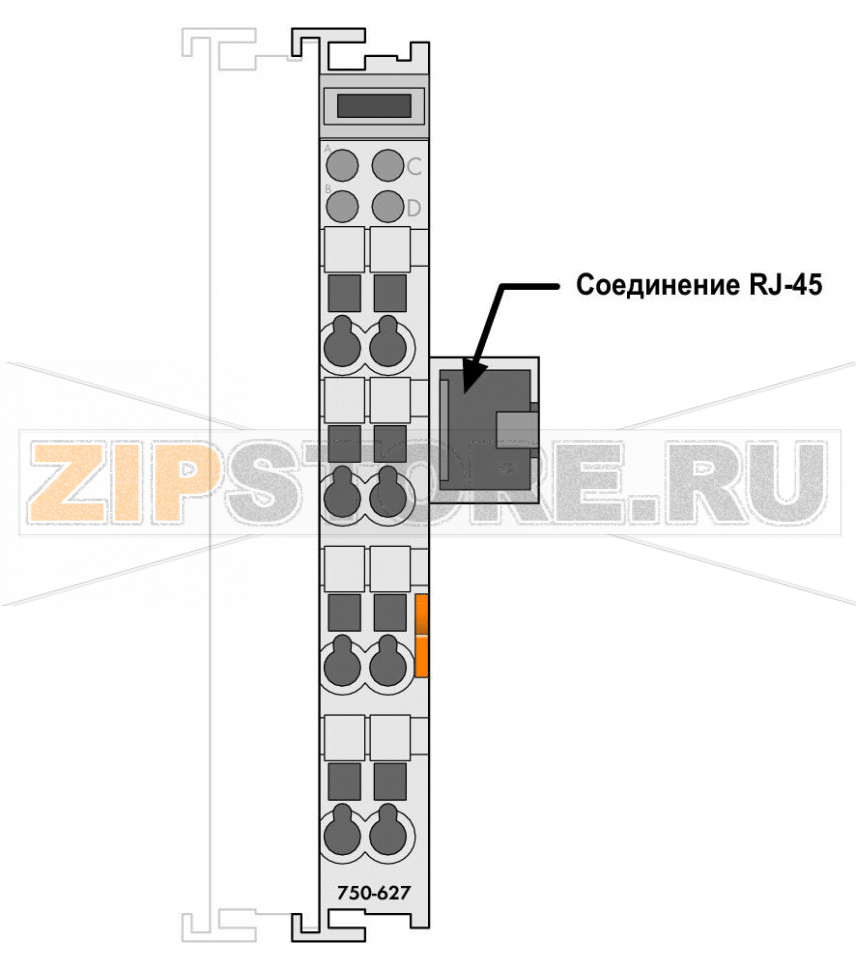

Концевой модуль расширения внутренней шины данных WAGO 750-627 защелкивается на DIN‑рейку в конце сборочного узла так же, как и стандартный концевой модуль 750-600. Он завершает конфигурацию узла и позволяет подключать соединительный кабель через разъем RJ‑45.

Питание внутренней электроники подается по внутренней шине. Один концевой модуль расширения и как минимум один соединительный модуль 750‑628 образуют рабочий узел. Каплер/контроллер полевой шины выполняет функции диагностики и ввода в эксплуатацию.

Примечание по установке

Для безопасной эксплуатации модулей расширения внутренней шины 750‑627/750‑628 необходимо соответствующе настроить внутренние параметры шинных каплеров. Закажите инструмент для настройки расширений WAGO 759‑314 и используйте его, чтобы передать каплерам/контроллерам 750‑304, 750‑306, 750‑310, 750‑319, 750‑324, 750‑333, 750‑337, 750‑339, 750‑342, 750‑804, 750‑806, 750‑819, 750‑830, 750‑833, 750‑837, 750‑841, 750‑842, 750‑849 (включая все вариации) новые рабочие параметры.

При обновлении встроенного ПО или внутренних рабочих параметров заполните форму с производственными параметрами на правой стороне соединителей.

С левой стороны шинных каплеров отметьте маркерами (поставляются с 759‑314) модули, которые были активированы/деактивированы.

Технические данные

Параметры устройства	Количество соединительных модулей: до 10; Дистанция (макс.): 5 м (10 м — см. руководство); между концевым и соединительным модулем или между двумя соединительными модулями
Среда передачи	Экранированный медный кабель (патч‑корд ETHERNET) 4 × 2 × 0,25 мм², витая пара, двойное экранирование
Системное напряжение питания	Пост. ток 5 В; через контактные группы данных
Потребление по системному питанию (5 В)	70 мА
Изоляция	500 В система/питание

Данные соединения

Технология подключения: связь/полевой уровень

Локальная шина: 1 × RJ‑45

Геометрические данные

Ширина	24 мм / 0.945 inch
Высота	100 мм / 3.937 inch
Длина	69,8 мм / 2.748 inch
Размер от верхней кромки рейки DIN‑35	62,6 мм / 2.465 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	светло‑серый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	45,2 г
Маркировка соответствия	CE

Требования к окружающей среде

Температура окружающего воздуха (эксплуатация)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 согласно IEC 61131‑2
Высота установки	0 … 2000 м
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	95 %
Виброустойчивость	4 g согласно IEC 60068‑2‑6
Ударопрочность	15 g согласно IEC 60068‑2‑27
ЭМС — помехоустойчивость	согласно EN 61000‑6‑2, судовые применения
ЭМС — излучение помех	согласно EN 61000‑6‑4, судовые применения
Устойчивость к загрязняющим веществам	согласно IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при 75% отн. влажности	10 ppm
Допустимая концентрация SO2 при 75% отн. влажности	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX
Страна происхождения	DE (Германия)
GTIN	4045454901264
Код ТН ВЭД	85389091890

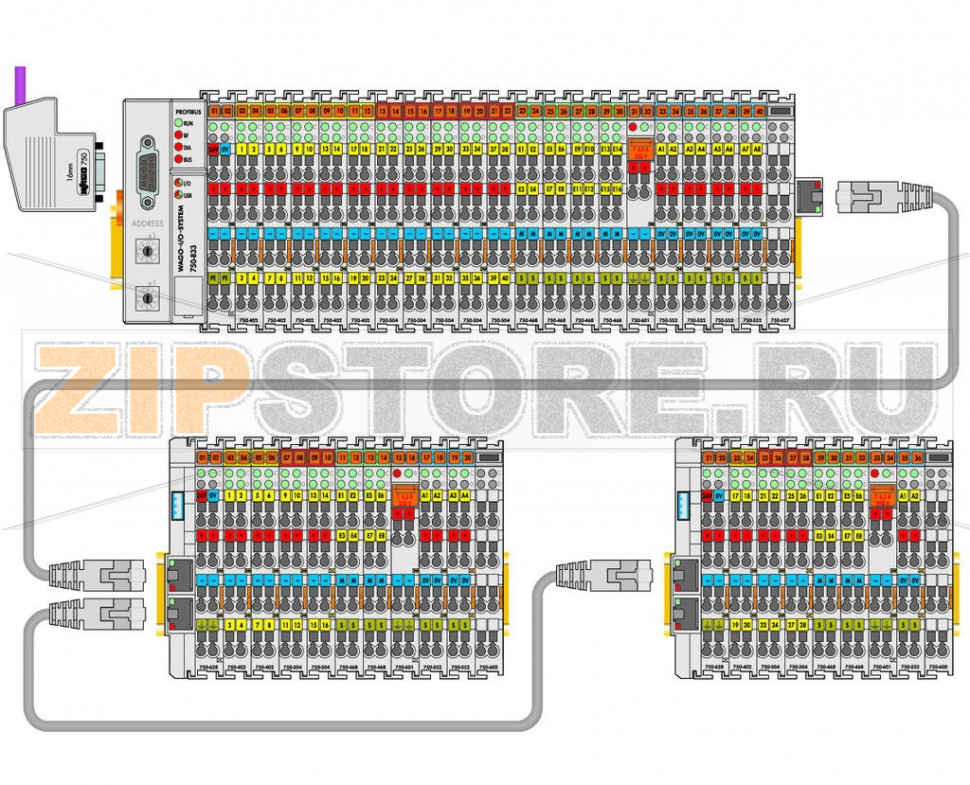

Оконечный модуль для расширения шины WAGO 750‑627 предназначен для организации удаленного продолжения внутренней шины ввода‑вывода при разнесенном размещении модулей или необходимости перехода через подвижные/съемные участки шкафа. Модуль устанавливается на DIN‑рейку 35 мм и обеспечивает подключение соединительного кабеля через стандартный разъем RJ‑45. В составе решения он работает совместно как минимум с одним соединительным модулем 750‑628. Конфигурирование параметров выполняется через инструмент WAGO 759‑314; после изменения параметров рекомендуется маркировать активированные/деактивированные модули, как указано в документации.

Применение 750‑627 актуально при построении распределенных стоек, на поворотных рамах, дверях шкафов и в протяженных панелях, где требуется надежная передача данных локальной шины между островами ввода‑вывода. Использование экранированного патч‑корда Ethernet обеспечивает стабильность связи и помехоустойчивость при соблюдении допустимой длины сегмента и правил прокладки.

Типовые причины отказов:

Механические повреждения корпуса или защелок при неправильном монтаже/демонтаже.
Износ или поломка защелки разъема RJ‑45, деформация/окисление контактных площадок.
Превышение допустимой длины или применение неэкранированного/неподходящего кабеля, нарушение целостности экрана.
Воздействие агрессивных газов (H2S, SO2), повышенной влажности, конденсата и загрязнений.
Вибрации/удары сверх допустимых значений, термоциклы вне диапазона эксплуатации.
Нарушение потенциалирования экрана и заземления, наводки и ЭСР.

Признаки неисправности и как понять, что запчасть вышла из строя:

Периодические обрывы связи локальной шины, ошибки/алярмы на каплере или в контроллере, отсутствие обнаружения удаленного сегмента.
Устойчивое ухудшение качества связи при касании/шевелении кабеля, «пропадание» модулей за расширением.
Визуальные дефекты: трещины корпуса, следы перегрева, коррозия контактов, сломанная защелка RJ‑45.
Отсутствие реакции системы после корректной перенастройки параметров и замены кабеля на заведомо исправный.

Рекомендации по эксплуатации и уходу:

Соблюдайте указания по монтажу: корректная посадка на DIN‑рейку, недопущение перекоса, соблюдение рекомендуемых расстояний и ориентации.
Применяйте только экранированные патч‑корды соответствующей категории и с целым экраном; избегайте излишних изгибов и натяжения.
Разносите силовые и сигнальные линии, обеспечьте качественное заземление экрана с обеих сторон по рекомендациям производителя.
Поддерживайте чистоту: периодически продувайте устройство сухим воздухом, удаляйте пыль; не допускайте конденсации влаги.
Соблюдайте условия окружающей среды и ограничения по газам‑загрязнителям; при морских применениях следуйте отраслевым нормам.
После обновления встроенного ПО или параметров используйте 759‑314 для корректной записи и ведите маркировку активированных модулей.
Периодически проверяйте фиксацию разъемов RJ‑45 и целостность защелок, при износе заменяйте кабель/коннектор.

Корректный монтаж, экранирование и соблюдение регламента обслуживания обеспечивают стабильную работу WAGO 750‑627 в составе модульных систем ввода‑вывода, сокращают простои и упрощают диагностику при эксплуатации.
