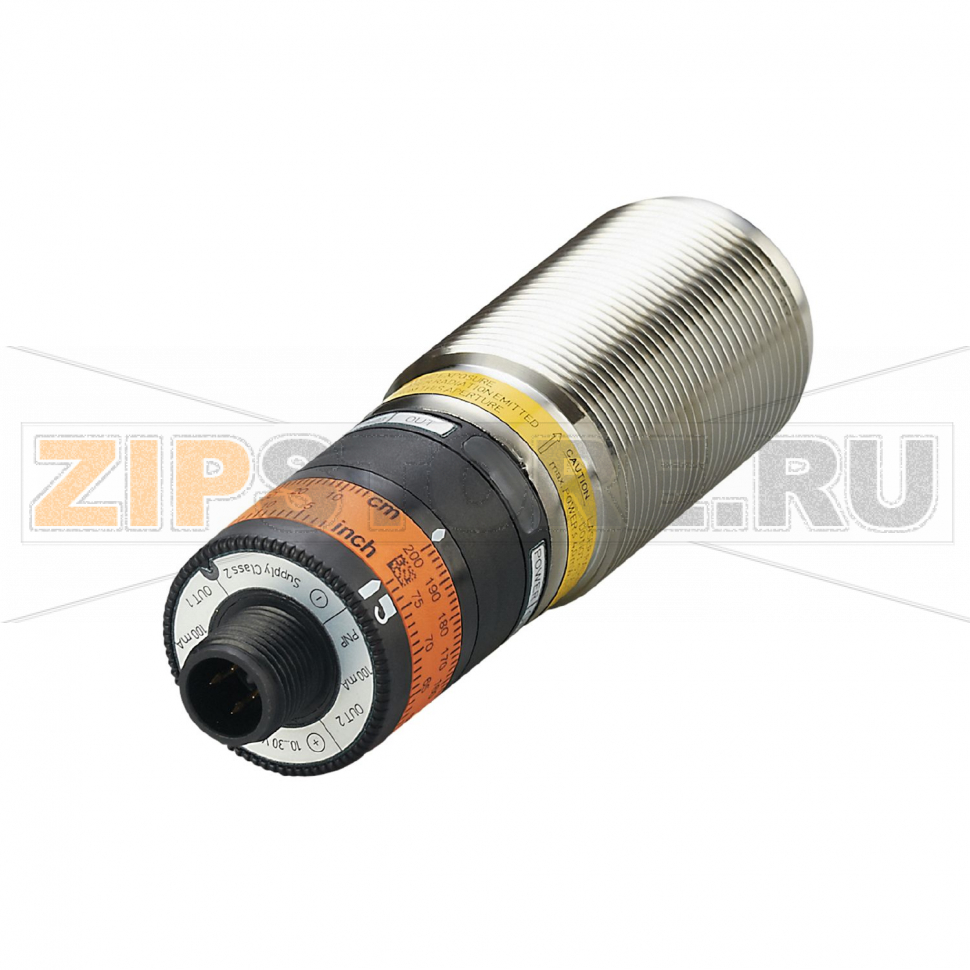

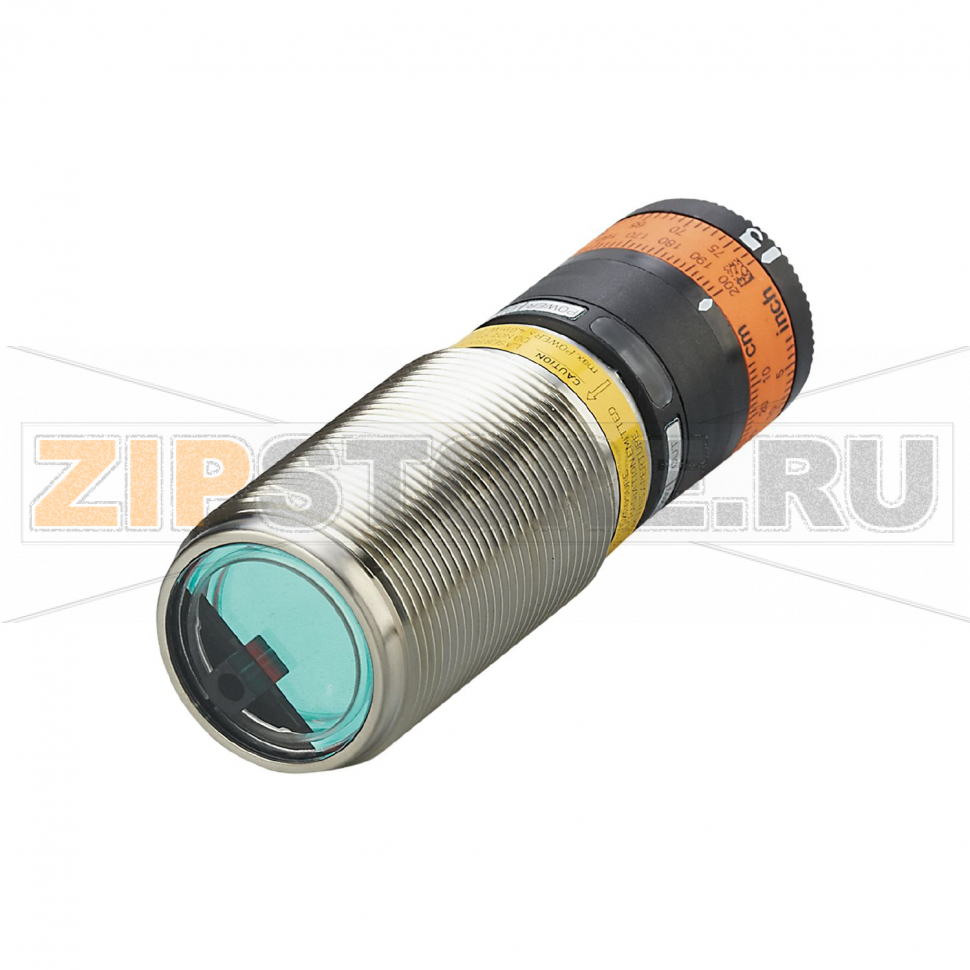

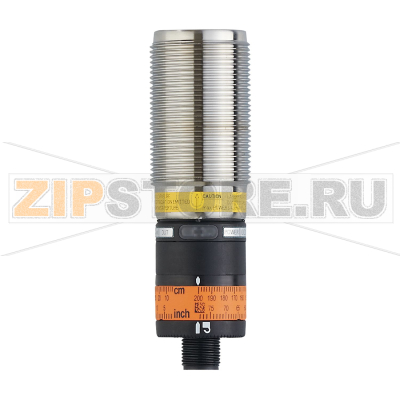

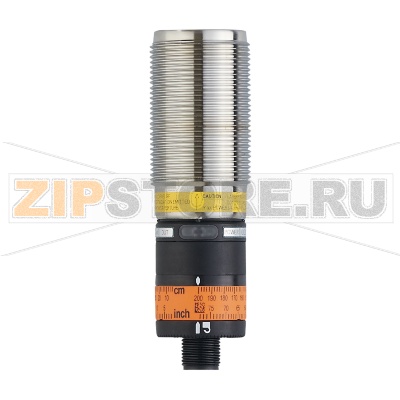

Датчик измерения расстояния оптический IFM OID202

Описание товара

• Тип: Оптический датчик измерения расстояния
• Источник света: красный
• Режимы выхода: нормально открытый / нормально закрытый (комплементарный)
• Тип выхода: NPN
• Степень защиты: IP65; IP67
• Подключение: M12 разъем

Оптический датчик измерения расстояния IFM OID202 с каталожным номером OIDLCNKG/US применяется для позиционирования заготовок, контроля наличия и высоты укладки, измерения расстояния до объектов на конвейерных линиях, в сборочных зонах и в системах роботизации. Видимый красный свет облегчает юстировку, а комплементарные выходы упрощают встраивание в существующие системы управления. За счет конструктивной защиты и разъема M12 устройство удобно в обслуживании и быстрой замене как типовая запчасть в промышленной эксплуатации.

Назначение и применение

Датчик используется в задачах, где важна стабильная фиксация позиции объекта без контакта: контроль положения деталей перед обработкой, проверка правильности укладки упаковок, отслеживание подхода паллет, управление остановом/подачей при достижении заданного уровня. IFM OID202 интегрируется в линии с дискретными входами контроллеров и обеспечивает уверенное обнаружение при корректной настройке и монтаже.

Причины поломок

• Загрязнение или повреждение оптического окна (пыль, стружка, брызги масла, моющие средства, абразив, механические царапины).
• Попадание влаги внутрь при некорректной затяжке разъема, износе уплотнителя либо мойке под высоким давлением.
• Ошибки подключения: переполюсовка, перенапряжение, короткие замыкания линий, общая «земля» с силовыми цепями.
• Механические воздействия: удар, постоянная вибрация, перетяг крепежа, перекос кронштейна.
• Неблагоприятные условия среды: экстремальные температуры, интенсивные термоциклы, агрессивные пары.
• Электромагнитные помехи, отсутствие экранирования и развязки цепей.
• Износ кабеля/разъема, коррозия контактов, повреждение жил при натяжении.
• Некорректная настройка или смещение датчика относительно зоны контроля.

Как понять, что запчасть вышла из строя

• Нестабильные срабатывания: ложные включения/пропуски без изменения условий.
• Постоянно активный или постоянно неактивный выход, не реагирующий на объект.
• Сильный дрейф точки срабатывания: требуется заметно изменить положение объекта, чтобы получить сигнал.
• Нет индикации питания/срабатывания или нехарактерное мигание светодиодов.
• Нагрев корпуса, запах перегрева, срабатывание защиты входа контроллера.
• Реакция меняется при шевелении кабеля или разъема — признак обрыва/плохого контакта.
• Следы конденсата под окном, помутнение оптики, коррозия на контактах разъема.

Рекомендации по уходу и эксплуатации

• Регулярно очищайте оптическое окно мягкой безворсовой салфеткой и нейтральным средством; не применяйте абразивы и агрессивные растворители.
• Проверяйте и подтягивайте крепеж, исключайте перекос; при вибрациях используйте демпфирующие элементы.
• Контролируйте состояние M12-разъема и уплотнителя, обеспечивайте равномерную затяжку гайки для сохранения IP-защиты.
• Раз в регламентный период проводите тест с контрольным образцом и документируйте условие срабатывания.
• Обеспечьте корректное питание и защиту от перенапряжений; разводите силовые и сигнальные кабели, используйте экранирование при необходимости.
• Защищайте зону датчика от прямых струй при мойке, применяйте экраны/козырьки в загрязненной среде.
• После замены или переналадки выполняйте повторную настройку и фиксацию положения датчика.

Монтаж и замена

Перед работами обесточьте оборудование. Отсоедините кабель, осмотрите контакты, очистите при необходимости. Установите новый IFM OID202 (OIDLCNKG/US), выровняйте по оси контроля, аккуратно затяните крепеж и гайку M12. Подключите выходы в соответствии с логикой NO/NC, проверьте реакцию в рабочих условиях и внесите настройки в карту обслуживания.

При механическом повреждении окна, следах влаги внутри корпуса, повторяющихся ложных срабатываниях после чистки и корректной настройки рекомендуется замена узла. Для заказа и идентификации используйте обозначение OIDLCNKG/US на корпусе и в документации.
