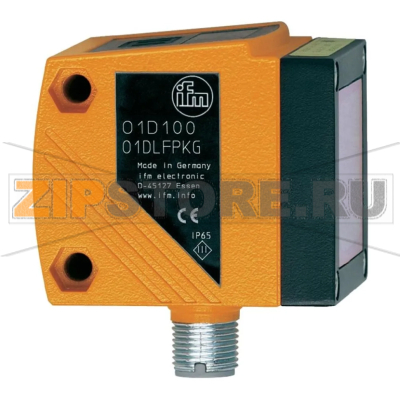

Оптический датчик расстояния IFM Electronic O1D100

Описание товара

Оптический датчик расстояния IFM Electronic O1D100 предназначен для точного измерения дистанции до объектов и контроля наличия/уровня в автоматизированных системах. Он применяется в транспортировке и складской логистике, на упаковочных и сборочных линиях, при контроле габаритов и позиционировании, а также для мониторинга заполнения бункеров и емкостей. Корпус рассчитан на работу в промышленной среде, а конструкция оптики обеспечивает стабильность измерений на разных типах поверхностей.

Назначение и особенности применения

Устройство эффективно там, где требуется бесконтактное измерение и высокая повторяемость результатов. Датчик помогает снизить износ механики, исключая физический контакт, и упрощает интеграцию в существующие линии. Благодаря устойчивости к внешней засветке и помехам O1D100 надежно отрабатывает как на темных, так и на светлых объектах при корректной настройке. Монтаж обычно выполняется на кронштейн с возможностью точной юстировки по оси луча.

Принцип работы

Датчик использует оптический метод измерения расстояния (time-of-flight на базе фотонной матрицы/PMD). Источник излучения формирует луч, отраженный сигнал возвращается на приемник, а электроника вычисляет дистанцию по времени пролета. Такой подход обеспечивает стабильность показаний при изменении фона и позволяет уверенно выявлять объект, не ориентируясь на контраст к заднему плану.

Как понять, что запчасть вышла из строя

• Отсутствие реакции на объект: выходы не переключаются, показания не меняются при приближении/удалении.
• Нестабильные измерения: «прыжки» дистанции при фиксированном положении, ложные срабатывания.
• Постоянная индикация ошибки или невозможность войти в режим настройки.
• Аналоговый выход (если используется) «завис» на крайних значениях либо не соответствует реальным условиям.
• Сильный нагрев корпуса, следы влаги под линзой, конденсат, коррозия разъема.

Типичные причины поломок

• Загрязнение или повреждение оптического окна: пыль, масло, абразив, царапины ухудшают прием отраженного сигнала.
• Нарушение герметичности: попадание влаги при мойке под давлением или изношенных уплотнениях.
• Ошибки монтажа и юстировки: постоянный наклон на блестящие поверхности, отражения от соседних элементов.
• Неправильное подключение: переполюсовка, подача неверного напряжения, короткое замыкание на выходах.
• Электромагнитные помехи и импульсы в сети питания, отсутствие заземления и фильтрации.
• Механические перегрузки: вибрация без демпфирования, удары, натяжение кабеля и поворот разъема под нагрузкой.
• Экстремальные температуры вне допустимого диапазона и резкие перепады, вызывающие конденсат.

Рекомендации по уходу и эксплуатации

• Периодически очищайте линзу мягкой безворсовой салфеткой и нейтральным очистителем; избегайте растворителей и абразивов.
• Контролируйте герметичность: проверяйте состояние уплотнений, целостность корпуса и разъема, используйте защитные колпачки.
• Обеспечьте правильный монтаж: жесткая, но демпфированная фиксация, точная соосность с контролируемой зоной, исключение зеркальных засветок.
• Кабель прокладывайте с учетом радиуса изгиба, применяйте экранирование и разделение с силовыми линиями, обеспечьте качественное заземление.
• Питание подавайте через стабилизированный источник с защитой от перенапряжений; используйте фильтры/УЗИП в помехонасыщенных сетях.
• Периодически сверяйте показания с эталонной дистанцией и корректируйте пороги срабатывания при изменении условий процесса.
• Избегайте мойки высоким давлением и паром, если это не предусмотрено конструкцией участка; при необходимости применяйте защитные кожухи.
• Настраивайте параметры кнопками на корпусе; для модификаций с поддержкой интерфейса — через рекомендованные производителем средства.

Оптический датчик расстояния IFM Electronic O1D100 зарекомендовал себя как надежное решение для задач измерения дистанции и контроля присутствия в промышленной автоматике. Соблюдение правил монтажа, регулярное обслуживание оптики и корректная организация питания позволяют существенно продлить срок службы и сохранить повторяемость измерений на всем цикле эксплуатации.
