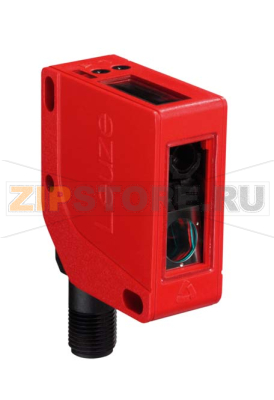

Датчик расстояния оптический Leuze ODSL 9/D36-100-S12

Описание товара

Описание и назначение

Оптический датчик расстояния 50111170 — Leuze ODSL 9/D36-100-S12 предназначен для точного бесконтактного измерения дистанции и позиционирования объектов на производственных линиях. Он применяется в системах упаковки, сборки, на конвейерах, в робототехнике и при контроле качества. Конструкция рассчитана на стабильную работу в условиях вибраций, пыли и переменной освещённости, а пластиковый корпус обеспечивает низкий вес и устойчивость к коррозии. Благодаря компактным габаритам датчик легко интегрируется в существующие узлы, а стандартное подключение упрощает замену и сервис.

Особенности эксплуатации

Модель Leuze ODSL 9/D36-100-S12 использует оптический принцип измерения и обеспечивает устойчивые результаты при работе с типовыми материалами: металлами, пластиками, стеклом и картоном. Точность показаний сохраняется при корректной юстировке и чистоте оптики. Датчик хорошо подходит для задач фиксации высоты, контроля наличия деталей, измерения зазоров и позиционирования по заданным реперным поверхностям. Наличие видимой индикации состояния помогает контролировать работу и быстро выявлять отклонения.

Типичные причины неисправностей

• Загрязнение или запотевание оптического окна: пыль, мука, масляный туман, конденсат ухудшают прохождение луча и стабильность измерений.
• Механические повреждения: удар, деформация корпуса, трещины в пластиковом окне, излом кабеля или разъёма.
• Неправильная юстировка и монтаж: смещение оси датчика, вибрации без демпфирования, недостаточная фиксация крепежа.
• Электрические перегрузки: ошибки в разводке питания и выходов, импульсные помехи, отсутствие защиты от перенапряжений и наводок.
• Попадание влаги при нарушении герметичности или неправильном выборе степени защиты для условий эксплуатации.
• Естественное старение эмиттера и деградация оптоэлектронных компонентов при длительной интенсивной работе.

Как понять, что запчасть вышла из строя

• Отсутствие реакции на объект в рабочей зоне при исправном питании и корректном подключении.
• Нестабильные показания: скачки дистанции, самопроизвольные срабатывания без объектов, дрейф значения.
• Сильное ухудшение дальности или узкого участка измерения, когда датчик Leuze ODSL 9/D36-100-S12 ранее уверенно фиксировал цель.
• Постоянное «включено» или «выключено» состояние индикации и выходов вне зависимости от положения объекта.
• Нет индикации питания или статуса: индикаторы не горят либо показывают аварийный режим.
• Аномальный нагрев корпуса, запах гари, следы коррозии на контактах разъёма.

Мини‑диагностика: проверьте питание и полярность, целостность кабеля и фиксацию разъёма; очистите оптическое окно мягкой салфеткой; протестируйте на белой матовой мишени на фиксированном расстоянии; оцените работу индикации; сравните показания с эталоном или соседним каналом. Если после базовых действий датчик 50111170 ведёт себя нестабильно, вероятность неисправности высока.

Рекомендации по уходу и профилактике

• Регулярная очистка оптики: используйте мягкую безворсовую салфетку и изопропиловый спирт; избегайте абразивов и сильного давления.
• Защита от загрязнений: при пыли и аэрозолях применяйте защитные кожухи, обдув и правильную ориентацию датчика.
• Надёжный монтаж: используйте жесткое крепление с демпфированием вибраций; периодически подтягивайте крепёж.
• Герметичность: следите за состоянием уплотнений и крышек; не допускайте попадания влаги в зону разъёма.
• Электробезопасность: обеспечьте корректное заземление, экранирование линий, защиту от перенапряжений и помех частотных приводов.
• Настройка: по необходимости выполняйте повторную юстировку; при наличии функции teach‑in проводите перенастройку после смены материала или фона.
• Регламент: включите в ТО периодические проверки дальности и стабильности на контрольной мишени, визуальный осмотр оптики и кабельных вводов.

Советы по установке и замене

• Перед заменой Leuze ODSL 9/D36-100-S12 зафиксируйте текущие настройки системы и положение датчика относительно объекта.
• Соблюдайте чистоту посадочных поверхностей; после монтажа проверьте соосность луча и рабочее расстояние.
• Исключайте перекрытия оптического пути посторонними деталями и бликами от зеркальных поверхностей; при необходимости меняйте угол установки.
• После подключения выполните проверку индикации и контрольные измерения на реперной мишени по нескольким точкам.

Корректная установка, регулярная профилактика и аккуратная очистка позволяют датчику 50111170 — Leuze ODSL 9/D36-100-S12 долго сохранять стабильность измерений и снизить риск внеплановых простоев оборудования.
