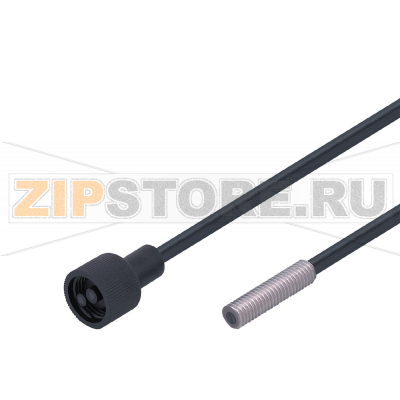

Датчик диффузного отражения оптоволоконный IFM E20051

Описание товара

Назначение и применение

Оптоволоконный датчик диффузного отражения IFM E20051 (каталожный номер FT-00-P-A-M6) предназначен для бесконтактного обнаружения объектов по отраженному свету в стесненных местах и на высокоскоростных линиях. Благодаря компактной резьбовой головке M6 он устанавливается непосредственно в зоне контроля, а оптоволокно соединяет чувствительный узел с выносным усилителем. Решение востребовано на линиях упаковки, в сборочных операциях, при контроле наличия деталей и кромок, в фармацевтике и электронике, где критичны точность позиционирования и стабильность срабатывания.

Принцип работы

Часть волокна подает свет на объект, другая принимает отраженный сигнал и передает его на усилитель. При попадании предмета в зону контроля уровень отраженного излучения меняется, что фиксируется усилителем и преобразуется в переключающий сигнал. Диффузный принцип позволяет обойтись без ответной отражающей мишени и упростить монтаж.

Монтаж и эксплуатационные рекомендации

• Выравнивайте головку перпендикулярно к контролируемой поверхности для стабильного уровня сигнала.
• Соблюдайте допустимый радиус изгиба волокна; избегайте перегибов, скруток и пережатий в кабель-каналах.
• Фиксируйте резьбовую часть с использованием корректного момента затяжки и виброустойчивого крепежа; при необходимости применяйте фиксаторы резьбы средней силы.
• Настройку порога срабатывания выполняйте на усилителе по эталонной заготовке, характерной по цвету и фактуре для рабочего процесса.
• Защищайте оптику от прямого попадания абразивной пыли, охлаждающих жидкостей и агрессивных паров; используйте защитные гофры и кожухи.

Причины поломок

• Механические повреждения: удар по головке, сорванная резьба, пережатие или сильный изгиб волокна, заломы в местах крепления.
• Термическое воздействие: длительная работа за пределами допустимой температуры, резкие перепады, близость к источникам тепла.
• Химическая среда: контакт оболочки и оптики с несовместимыми растворителями или маслами, вызывающими помутнение или растрескивание.
• Оптическое загрязнение: налет масла, пыль, конденсат на торце головки, ухудшающие отражение и прием сигнала.
• Ошибки монтажа: нарушение радиуса изгиба, чрезмерная затяжка, неправильная ориентация относительно цели, недостаточная защита от вибраций.
• Нарушение целостности соединения с усилителем: ослабление фиксации, загрязнение или повреждение контактных поверхностей.

Как понять, что запчасть вышла из строя

• Усилитель показывает резкое падение уровня принятого света или отсутствие реакции на объект даже после очистки и перенастройки.
• Срабатывание стало нестабильным: ложные триггеры, дребезг, необходимость существенно повышать чувствительность для прежних условий.
• Нет изменения индикации при поднесении эталонной мишени (например, белой карточки) на рабочем расстоянии.
• Визуальные признаки: помутнение или сколы на торце, трещины корпуса, заметные заломы или порезы оболочки волокна.
• Teach-in на усилителе не проходит или завершается ошибкой при исправной схеме подключения.

Уход и профилактика

• Периодически очищайте торец головки безворсовой салфеткой с изопропиловым спиртом; не используйте абразивы и острые предметы.
• Раз в регламент проверяйте трассу прокладки: отсутствие перегибов, пережатий, повреждений оболочки, корректную разгрузку от натяжения.
• Проводите функциональную проверку по эталонному объекту и контролируйте запас по сигналу на усилителе.
• Защищайте разъемы и сопряжения от влаги и пыли; при разъединении используйте защитные колпачки.
• Исключайте близость к источникам тепла и агрессивных паров; при необходимости пересмотрите экранирование и вентиляцию.

Диагностика и замена

При падении стабильности начните с очистки оптики, затем временно снизьте скорость линии и повторно обучите усилитель по эталону. Если сигнал остается низким, проверьте трассу волокна и крепления. Для быстрой проверки поднесите контрастный объект на фиксированном расстоянии: при отсутствии реакции вероятна механическая или оптическая неисправность. Замена оптоволоконного узла IFM E20051 (FT-00-P-A-M6) выполняется без изменений в проводке усилителя; после монтажа проведите повторную настройку порога.

Хранение

Храните датчик в сухом месте, избегайте прямого солнечного излучения и долгого плотного сматывания; соблюдайте увеличенный радиус укладки во избежание остаточных деформаций волокна.

Характеристики
