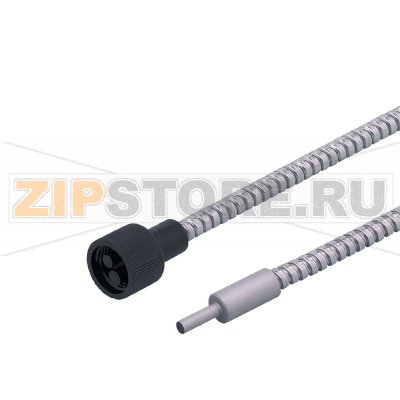

Датчик диффузного отражения оптоволоконный IFM E20056

Описание товара

• Датчик диффузного отражения
• Диаметр чувствительной головки: 3 mm
• Длина: 600 mm
• Температура окружающей среды: -40...290 °C

Оптоволоконный датчик диффузного отражения IFM E20056 (каталожный номер FT-00-A-A-E3) предназначен для надежного обнаружения объектов по отраженному от цели свету в условиях ограниченного пространства и повышенных температур. Конструкция оптоволокна позволяет разместить чувствительную головку в зоне контроля, а электронный усилитель — на удалении от высоких температур и вибраций. Малый диаметр головки облегчает интеграцию в оснастку и рядом с узкими проемами, а длина волокна обеспечивает гибкую прокладку по оборудованию.

Датчик применяют на конвейерах, в линиях розлива и фасовки, на участках термообработки, литья, стерилизации и в других технологических процессах, где недопустима установка традиционных корпусных фотодатчиков. Отсутствие электроники на чувствительном конце повышает устойчивость к электромагнитным помехам и делает решение безопасным в теплово нагруженных зонах. Для работы датчик соединяется с совместимым усилителем оптоволоконных датчиков IFM; настройка порога и режимов чувствительности выполняется на усилителе.

Причины поломок

• Механические повреждения оптоволокна: перегибы ниже допустимого радиуса, пережатие стяжками, заломы, ударные нагрузки, протирание об кромки.
• Тепловое воздействие сверх допустимого диапазона, длительное пребывание рядом с открытым источником тепла без экранирования, локальный перегрев наконечника.
• Загрязнение оптической поверхности: нагар, пыль, масло, окалина, которые снижают уровень отраженного сигнала.
• Химическая деградация оболочки под действием агрессивных сред, несовместимых моющих или растворителей.
• Неправильный монтаж: слабое крепление, вибрация, натяжение по трассе, контакт с острыми кромками.
• Нарушение целостности соединения с усилителем, попадание влаги в место стыка.

Как понять, что запчасть вышла из строя

• Резкое падение уровня принимаемого сигнала на усилителе при неизменной цели и настройках, необходимость постоянно повышать чувствительность.
• Ложные срабатывания или «провалы» детекции без внешних причин, нестабильность после корректной чистки.
• Видимые дефекты: трещины, помутнение или сколы на торце чувствительной головки, потемнение/оплавление наконечника, заломы и сплющенные участки по трассе волокна.
• Отсутствие реакции даже на высокоотражающие объекты при корректной teach-настройке усилителя.
• Нестабильный контакт или прерывание сигнала при шевелении кабеля в районе соединителя.

Рекомендации по уходу и эксплуатации

• Регулярно осматривать трассу оптоволокна: отсутствуют ли перегибы, натяжение, трение о подвижные части, следы перегрева.
• Соблюдать минимальный радиус изгиба, указанный в документации IFM, не перетягивать фиксаторы и стяжки.
• Чистить оптический торец безворсовой салфеткой, смоченной изопропиловым спиртом; перед протиркой сдувать пыль фильтрованным сухим воздухом. Не использовать абразивы.
• Экранировать зону датчика от прямого теплового излучения, при необходимости применять защитные кожухи и термоэкраны.
• Защищать волокно от острых кромок и подвижных механизмов, использовать направляющие, гофру или металлическую защиту на участках риска.
• Проверять и при необходимости корректировать настройки усилителя после технологических изменений или переналадки линии.
• При хранении и транспортировке соблюдать допуски по температуре и изгибу; хранить в защитной упаковке.

IFM E20056 FT-00-A-A-E3 оптимален, когда требуется компактное решение для детекции по отражению в горячих зонах и ограниченном пространстве. Корректный монтаж, регулярная чистка оптики и контроль радиуса изгиба — ключ к стабильной работе и длительному сроку службы. При замене рекомендуется использовать оригинальные крепежные аксессуары и повторить процедуру обучения на усилителе для адаптации к фактическим условиям поверхности и освещения.
