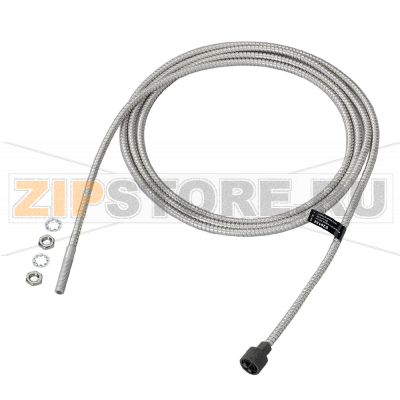

Датчик диффузного отражения оптоволоконный IFM E20124

Описание товара

Оптоволоконный датчик диффузного отражения IFM E20124 (FT-00-A-A-M6/2M) предназначен для работы в стесненных и термонагруженных зонах, где использование традиционных корпусов невозможно или нежелательно. Чувствительная головка с резьбой M6 обеспечивает компактный монтаж в приспособлениях, на кронштейнах и в ограниченных пространствах, а оптоволоконная линия передает свет к объекту и обратно к усилителю. В диффузном режиме датчик фиксирует отраженный от поверхности поток и позволяет обнаруживать присутствие предметов, края, этикетки и другие контрастные участки на производственной линии.

IFM E20124 часто применяют возле печей, сушильных камер, в литейных, стекольных, пищевых и упаковочных процессах, где повышенная температура и загрязнения делают затруднительным использование стандартных фотодатчиков. Работа осуществляется в связке с оптическим усилителем IFM: настройка чувствительности и порогов выполняется на усилителе, а сам оптоволоконный канал обеспечивает подвод/отвод света к зоне контроля.

Типичные причины отказов

• Перегрев выше допустимого диапазона длительно или локальный тепловой удар в точке входа волокна.
• Превышение минимального радиуса изгиба, частое перегибание, кручение — микротрещины и рост оптического затухания.
• Механические удары, вибрации, перетягивание крепежа — ослабление или повреждение резьбовой головки M6.
• Загрязнение оптической поверхности (нагар, пыль, масло, эмульсии) — снижение уровня отраженного сигнала.
• Контакт с агрессивной химией, абразивами — помутнение или износ защитных поверхностей.
• Неплотное соединение с усилителем, нарушение целостности оболочки — потери света и нестабильное срабатывание.

Как понять, что запчасть вышла из строя

• Невозможно добиться стабильного срабатывания усилителя при корректной настройке и наличии объекта в зоне контроля.
• Резкое падение дальности и чувствительности: требуется существенно повышать усиление по сравнению с исходной настройкой.
• Сильная нестабильность показаний при неподвижном объекте (скачки уровня света на индикаторах усилителя).
• Видимые дефекты: трещины или перегибы оболочки, потемнение/сколы на торце чувствительной головки, оплавления.
• Реакция на шевеление кабеля: при легком покачивании сигнал “пропадает/появляется” — признак надлома волокна.
• Постоянное состояние “темно/светло” на усилителе при разных целевых поверхностях и сохранении корректной оптики.

Рекомендации по уходу и эксплуатации

• Поддерживайте чистоту торца чувствительной головки: удаляйте загрязнения безворсовой салфеткой, допускается мягкая очистка изопропиловым спиртом. Не используйте абразивы.
• Соблюдайте минимальный радиус изгиба, указанный в документации, избегайте постоянных циклических перегибов и кручения.
• Надежно фиксируйте трассу оптоволокна мягкими стяжками, не допускайте натяжения и контакта с острыми кромками.
• Защищайте участок, проходящий рядом с источниками тепла: экраны, терморукава, удаление от прямого пламени и ИК-излучения.
• Периодически проверяйте состояние резьбового узла M6 и контргайки, не перетягивайте крепеж.
• Контролируйте уровень сигнала на усилителе с эталонной мишенью, фиксируйте изменения для раннего выявления деградации.
• Избегайте контакта с агрессивными средами; при попадании масел и эмульсий своевременно протирайте оболочку.
• При обнаружении трещин, оплавлений или сильного помутнения оптики замените сборку; ремонт волокна неэффективен.

Корректный монтаж и регулярный уход позволяют датчику диффузного отражения IFM E20124 (FT-00-A-A-M6/2M) стабильно работать в тяжелых условиях. Для надежного срабатывания выбирайте подходящую поверхность-отражатель, исключайте паразитные отблики и обеспечивайте чистоту оптической зоны. При соблюдении рекомендаций ресурс оптоволоконной линии и точность детектирования сохраняются на протяжении длительного срока эксплуатации.
