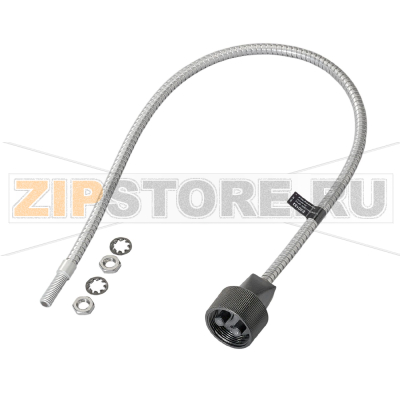

Датчик диффузного отражения оптоволоконный IFM E20152

Описание товара

• Датчик диффузного отражения
• Резьба чувствительной головки: M8
• Длина: 600 mm
• Температура окружающей среды: -40...290 °C

Описание

Оптоволоконный датчик диффузного отражения IFM E20152 с каталожным номером FT-30-A-A-M8 предназначен для надежного обнаружения объектов по отраженному от их поверхности свету. Конструкция с оптоволокном и компактной резьбовой головкой делает его удобным для монтажа в ограниченном пространстве и в зонах с повышенной температурой. Решение применимо на линиях розлива, упаковки, в роботизированных узлах, в зонах нагрева и вокруг печей, где традиционные фотодатчики быстро выходят из строя.

Применение

Датчик диффузного отражения оптоволоконный IFM E20152 используется для контроля наличия/отсутствия деталей, подсчета изделий на конвейере, позиционирования заготовок, контроля кромки и обнаружения объектов с различной отражающей способностью. Оптоволокно позволяет вынести чувствительную часть к точке контроля, а электронику усилителя — в безопасную зону, что упрощает обслуживание и повышает живучесть системы.

Монтаж и подключение

Головка с резьбой M8 легко устанавливается в стандартные крепления и оправы. При прокладке волокна соблюдайте минимальный радиус изгиба, избегайте резких перегибов и скручивания. Рекомендуется использовать защитные гофры и скобы в местах возможного контакта с подвижными элементами. После механической установки выполните базовую юстировку по объекту и фону, а затем настройте чувствительность на усилителе, совместимом с данным типом оптоволокна.

Причины поломок

• Механические повреждения: перегибы ниже допустимого радиуса, изломы, ударные нагрузки, сильная вибрация.
• Термодеградация оболочки при длительной работе на предельных режимах или локальный перегрев от горячих поверхностей.
• Загрязнение торца оптоволокна (пыль, нагар, конденсат, брызги смазок или охлаждающих жидкостей), приводящее к падению уровня сигнала.
• Химическое воздействие агрессивных сред, вызывающее помутнение или растрескивание оболочки.
• Неправильный монтаж: перетягивание резьбового узла M8, перекос, недостаточная фиксация.
• Ошибки в трассировке: прокладка рядом с подвижными механизмами без защиты, острые кромки, термическая «ловушка» без теплоэкрана.

Как понять, что запчасть вышла из строя

• Нестабильное срабатывание: датчик хаотично меняет состояние при неизменных условиях.
• Резкое снижение дальности или необходимости критично повышать чувствительность на усилителе для прежних задач.
• Постоянное состояние «включено» или «выключено» вне зависимости от наличия объекта.
• Отсутствие ответа при заведомо корректной настройке и исправном усилителе.
• Видимые дефекты: помутнение/сколы на торце, трещины оболочки, деформация в местах изгиба, ослабление резьбового крепления M8.

Диагностика

• Проведите визуальный осмотр трассы и торца волокна; при необходимости аккуратно очистите торец.
• Сравните работу с эталонной целью, исключите влияние фона и паразитных бликов.
• Понизьте/повышайте чувствительность усилителя, оцените стабильность переключения.
• Для локализации неисправности замените оптоволокно IFM E20152 (FT-30-A-A-M8) на заведомо исправное либо временно подключите данный кабель к рабочему усилителю.
• Проверьте механическое крепление головки M8 и отсутствие микроперемещений.

Рекомендации по уходу

• Периодически очищайте торец оптоволокна безворсовой салфеткой с изопропиловым спиртом; избегайте абразивов и чрезмерного давления.
• Соблюдайте минимальный радиус изгиба по всей длине; не допускайте многократного перегиба в одной точке.
• Используйте защитные кожухи и теплоэкраны в горячих зонах, изолируйте от прямого контакта с раскаленными поверхностями.
• Проверяйте состояние крепежа головки M8 и маршрута прокладки; исключайте трение о острые кромки.
• Раз в регламентный интервал проводите перенастройку чувствительности с учетом износа поверхности объектов и изменения условий.
• При простоях храните изделие в сухом, чистом месте, избегая ультрафиолетового воздействия и избыточной влажности.

Датчик диффузного отражения оптоволоконный IFM E20152 (FT-30-A-A-M8) сочетает компактный монтаж, устойчивость к высоким температурам и надежную детекцию. Соблюдение правил прокладки и ухода обеспечивает стабильную работу на длительном интервале и сокращает неплановые остановы оборудования.

Характеристики
