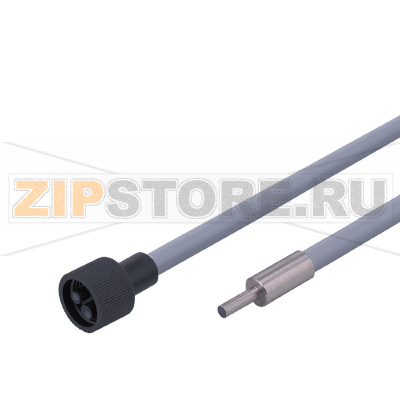

Датчик диффузного отражения оптоволоконный IFM E20494

Описание товара

• датчик диффузного отражения
• Диаметр чувствительной головки 3 mm
• Длина 600 mm
• Температура окружающей среды -20...150 °C

Назначение и принцип работы

Оптоволоконный датчик диффузного отражения IFM E20494 с каталожным номером FT-00-M-V-E3 предназначен для бесконтактного обнаружения объектов по отраженному от поверхности свету. Это оптоволоконная головка, которая работает совместно с соответствующим усилителем: генерация и прием света происходят в усилителе, а передача — по волокну к миниатюрной чувствительной головке. Такой подход позволяет размещать электронику вне зоны повышенных температур или вибраций, а головку монтировать в труднодоступных местах.

Области применения

IFM E20494 используют на конвейерах, линиях упаковки и сборки, для контроля наличия/отсутствия деталей, позиционирования изделий, подсчета штучной продукции. Благодаря оптоволокну и компактной головке удобно решать задачи в ограниченном пространстве, рядом с подвижными узлами и в местах с повышенной температурой. Датчик подходит для работы с разнородными поверхностями — матовыми и глянцевыми, при условии правильной настройки усилителя и ориентации головки.

Установка и настройка

Для стабильной работы датчика IFM E20494 (FT-00-M-V-E3) важно правильно выбрать место установки: исключить паразитные отражения от фоновых поверхностей, обеспечить надежную фиксацию и минимальные вибрации. Головку ориентируют под углом, при котором разница по отраженному сигналу между объектом и фоном максимальна. После монтажа выполняют обучение/настройку чувствительности на усилителе под фактический материал и расстояние. Не допускайте чрезмерных перегибов оптоволокна и натяжения линии, особенно вблизи ввода в головку и в местах крепления.

Типичные причины поломок

• Перегиб или перелом оптоволокна вследствие малого радиуса изгиба, постоянных вибраций или рывков при монтаже.
• Механическое повреждение торца/окна головки (удары, контакт с абразивом, стружкой, острыми кромками).
• Сильное загрязнение оптической поверхности пылью, маслом, клеями или продуктами обработки.
• Длительное превышение допустимой температуры, термоудары, близость к нагревателям без тепловой развязки.
• Воздействие агрессивной химии, несоответствующих растворителей или моющих средств.
• Неправильная прокладка: пережимы стяжками, трение о подвижные детали, отсутствие защиты в кабель-каналах.

Как понять, что запчасть вышла из строя

• Объект перестал фиксироваться при ранее рабочей настройке усилителя; требуются предельные значения чувствительности для срабатывания.
• Срабатывания стали нестабильными: ложные сигналы, дрожание индикации, сильная зависимость от незначительных сдвигов или освещения.
• На усилителе постоянно низкий уровень принимаемого сигнала либо ошибка канала при исправной проводке.
• Заметны внешние дефекты: трещины, заломы оптоволокна, потемнение/помутнение торца головки.
• После нагрева/охлаждения поведение резко меняется, появляется «пропадание» сигнала — возможна внутренняя деградация.

Рекомендации по уходу и эксплуатации

• Периодически очищайте торец чувствительной головки мягкой безворсовой салфеткой; при необходимости используйте изопропиловый спирт. Не применяйте абразивы.
• Соблюдайте допустимый радиус изгиба и разгружайте линию от натяжения; используйте плавные вводы, защитные гофры или кабель-каналы.
• Исключайте контакт с острыми кромками и зонами возможного пережатия. Фиксируйте трассу с шагом, предотвращающим вибрации и перетирание.
• Экранируйте от источников избыточного тепла; при необходимости ставьте тепловые экраны, выдерживайте дистанцию.
• После смены материала или условий поверхности проводите повторную настройку/обучение усилителя для сохранения запаса по сигналу.
• Проверяйте состояние крепежа и чистоту головки в регламентные сроки; при первых признаках деградации сигнала оперативно выполняйте диагностику.
• При хранении закрывайте торец защитной крышкой, избегайте плотных витков и длительных перегибов.

Правильный монтаж, бережная прокладка и регулярная профилактика позволяют оптоволоконному датчику диффузного отражения IFM E20494 (FT-00-M-V-E3) долго сохранять стабильность срабатываний и минимизировать простои оборудования.
