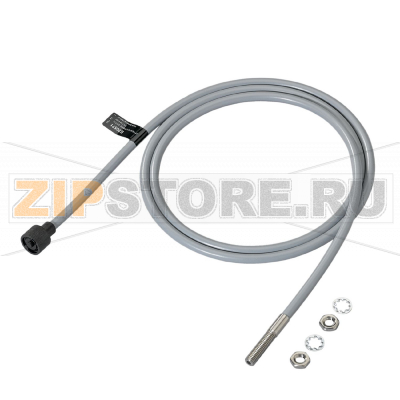

Датчик диффузного отражения оптоволоконный IFM E20571

Описание товара

• датчик диффузного отражения
• Резьба чувствительной головки M6
• Длина 1200 mm
• Температура окружающей среды -20...80 °C

Оптоволоконный датчик диффузного отражения IFM E20571 (каталожный номер FT-00-MPV-M6/1,2M) предназначен для надежного обнаружения объектов по отраженному от их поверхности световому потоку. Компактная чувствительная головка с резьбой M6 облегчает установку в ограниченном пространстве, а оптоволоконная линия позволяет вынести электронику в более защищенную зону. Такое решение часто применяют на сборочных и упаковочных линиях, при контроле наличия деталей, края материала или позиции элементов.

Назначение и принцип работы

В режиме диффузного отражения часть излучения, направленного на объект, рассеивается и возвращается в приемный канал через волокно. Сигнал меняется в зависимости от цвета, текстуры и расстояния до объекта. IFM E20571 работает стабильно на коротких и средних дистанциях, обеспечивая обнаружение различных материалов, включая пластик, бумагу, металл с матовой поверхностью и окрашенные детали. При правильной настройке можно добиться уверенного срабатывания даже при изменениях фона, характерных для конвейеров.

Как понять, что запчасть вышла из строя

• Отсутствие срабатывания на типовых мишенях при прежних настройках, либо необходимость постоянно повышать чувствительность.
• Нестабильная индикация сигнала на усилителе/контроллере: быстрые провалы, «дрожание» порога, ложные срабатывания.
• Сильное падение дальности обнаружения без изменения условий применения.
• Визуальные дефекты: трещины или помутнение торца, заломы или перегибы волокна, повреждение оболочки, сорванная резьба M6.
• Чрезмерная чувствительность к внешней засветке, которой раньше не было.

Типичные причины поломок

• Механические нагрузки: перегибы и заломы оптоволокна, излом при натяжении, ударные нагрузки по чувствительной головке.
• Неправильный монтаж: перетяжка резьбы M6, отсутствие фиксации, перекос головки относительно зоны контроля.
• Загрязнение оптики: пыль, аэрозоли, масляный туман, брызги охлаждающей жидкости на торцах волокна и мишени.
• Воздействие среды: эксплуатация вне допустимого температурного диапазона, длительная конденсация, агрессивные химические пары.
• Длительная вибрация без демпфирования, ведущая к микротрещинам и ослаблению крепежа.

Рекомендации по установке и уходу

• Монтируйте головку перпендикулярно или под согласованным углом к поверхности, исключая прямые блики от глянцевых деталей.
• Фиксируйте резьбу M6 без излишнего усилия; используйте контргайку и, при необходимости, виброустойчивые элементы крепления.
• Избегайте острых изгибов волокна; прокладывайте линию без натяжения и защемлений, с запасом по длине.
• Защищайте кабель в местах возможных перетираний: применяйте гофру, кабельные каналы или защитные кожухи.
• Периодически очищайте оптические торцы и зону контроля: мягкая безворсовая салфетка и изопропиловый спирт; не используйте абразивы.
• Экран от внешней засветки: по возможности закрывайте зону датчика от прямого света и отражений.
• Проводите регламентные проверки: контроль стабильности порога, тест на эталонной мишени, осмотр на наличие повреждений.

Диагностика и обслуживание

• Сравните текущий уровень сигнала с эталонным образцом (белая матовая карточка) на фиксированном расстоянии.
• Исключите влияние загрязнений: очистите торцы, повторно проведите настройку чувствительности на усилителе.
• Проверьте механическую целостность: отсутствие перегибов, трещин, следов перетяжки резьбы, повреждения оболочки.
• Если после очистки и перенастройки IFM E20571 (FT-00-MPV-M6/1,2M) сохраняет нестабильность сигнала, замените узел и повторите тест.

Оптоволоконный датчик диффузного отражения IFM E20571 удобен для зон с ограниченным пространством и переменными условиями. Соблюдение правил монтажа, аккуратная прокладка волокна и регулярная профилактика поддерживают стабильность работы и продлевают срок службы узла в составе автоматизированной системы.
