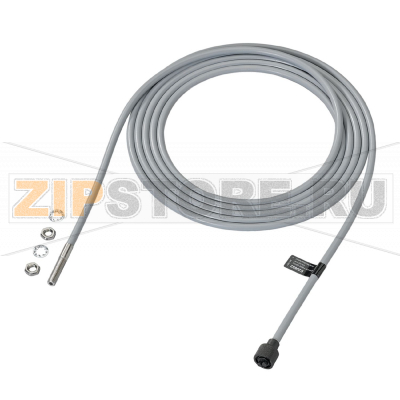

Датчик диффузного отражения оптоволоконный IFM E20692

Описание товара

• Датчик диффузного отражения
• Резьба чувствительной головки: M6
• Длина: 3000 mm
• Температура окружающей среды: -20...80 °C

Оптоволоконный датчик диффузного отражения IFM E20692 (каталожный номер FT-00-MPV-M6/3M) применяется для надежного бесконтактного обнаружения объектов за счет отраженного от поверхности света. Компактная чувствительная головка с резьбой M6 обеспечивает аккуратный монтаж в стесненных местах, а длина 3 м позволяет гибко прокладывать линию к усилителю без перегрузки кабельных трасс. Такое решение востребовано на конвейерах, упаковочных и сборочных линиях, в роботизированных участках и там, где требуется стабильная детекция мелких или хрупких деталей.

Принцип работы основан на регистрации света, отраженного от объекта. Интенсивность отражения зависит от цвета, фактуры и угла поверхности, поэтому для стабильности важно корректно расположить торец оптоволокна относительно цели и фона, а также выполнить базовую настройку порога на сопряженном усилителе. Датчик IFM E20692 хорошо подходит для задач контроля наличия/отсутствия, позиционирования, подсчета, а также отслеживания кромок или меток при допустимой световой контрастности.

Монтаж и настройка

Головку с резьбой M6 фиксируют в соответствующем посадочном месте без избыточного усилия, избегая перекоса. Оптоволоконный шнур прокладывают с соблюдением минимального радиуса изгиба, без кручения и острых перегибов, защищают от трения о кромки и движущиеся части. Для стабильности показаний выбирают устойчивое положение относительно фона, исключают прямое попадание постороннего яркого света и при необходимости используют экраны. Порог срабатывания и режим работы задаются на используемом фотоусилителе; после настройки желательно проверить запас по чувствительности на типовой детали и на «эталонном» фоне.

Типичные причины поломок

• Механические повреждения оптоволокна: переломы, микротрещины из-за чрезмерного изгиба, растяжения или кручения.
• Износ или загрязнение торца чувствительной головки (пыли, масляная пленка, абразив).
• Неправильная установка: перетяжка резьбового соединения M6, перекос корпуса, боковые нагрузки.
• Термические воздействия вне допустимого диапазона, резкие перепады температуры и конденсация влаги.
• Химические воздействия (агрессивные среды), длительная вибрация без демпфирования, удары.
• Оптические помехи: прямые блики от фоновых отражающих поверхностей, паразитная подсветка.

Как понять, что запчасть вышла из строя

• Снижение дальности и контраста: необходима значительно более высокая чувствительность усилителя, чем обычно.
• Нестабильность показаний: «дрожание» индикации при неподвижном объекте или фоне.
• Ложные срабатывания на фоне, отсутствие срабатываний на типовой цели при прежних настройках.
• Изменение результата при легком смещении или изгибе кабеля («wiggle‑тест») — признак микротрещин волокна.
• Визуальные дефекты: заломы, трещины оболочки, потускнение/сколы торца оптики, следы перегрева.
• Исключая неисправность усилителя путем подмены на заведомо рабочий, проблема остается на стороне IFM E20692.

Рекомендации по уходу и эксплуатации

• Периодически очищайте оптический торец безворсовой салфеткой с изопропиловым спиртом; не используйте абразивы.
• Соблюдайте минимальный радиус изгиба, предусмотрите разгрузку от натяжения и защиту в местах возможного перетирания.
• Не допускайте кручения кабеля при монтаже; используйте направляющие, гофру или защитные кожухи при контакте с острыми кромками.
• Поддерживайте условия окружающей среды в пределах -20…80 °C; исключайте термоудары и конденсат.
• Фиксируйте головку по резьбе M6 с контролируемым усилием, без перекоса, избегайте боковых нагрузок на посадочное место.
• При регулярном ТО проверяйте стабильность срабатывания на эталонном объекте, зазор по порогу на усилителе и состояние оболочки.
• При работе рядом с маслами/ХОЖ применяйте химически стойкие защитные оболочки и планируйте более частую очистку торца.

Соблюдение этих рекомендаций существенно повышает стабильность детекции и срок службы датчика диффузного отражения IFM E20692 (FT-00-MPV-M6/3M), снижая риски простоев оборудования и затраты на внеплановую замену.
