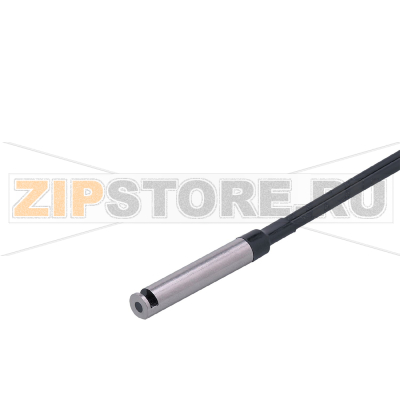

Датчик диффузного отражения оптоволоконный IFM E20715

Описание товара

Оптоволоконный датчик диффузного отражения IFM E20715 (каталожный номер FT-11-E-V-E6R/2m) применяется для бесконтактного обнаружения объектов за счет анализа отраженного от поверхности рассеянного светового потока. Свет излучается и принимается через оптоволокно, а обработка сигнала выполняется внешним усилителем/конвертером, совместимым с оптоволоконными линиями IFM. Такое разделение позволяет размещать электронику вдали от неблагоприятных факторов, а головку датчика — в узких или труднодоступных зонах.

Датчик эффективен для задач присутствия/отсутствия, подсчета, позиционирования и контроля кромки на конвейерах, в сборочных линиях, упаковочном и измерительном оборудовании. Диффузный принцип облегчает работу с разнообразными материалами — от матовых пластмасс до окрашенного металла. Для стабилизации работы на блестящих или очень темных поверхностях рекомендуется тонкая настройка чувствительности на усилителе и небольшой наклон головки относительно объекта.

Монтаж и эксплуатационные особенности

Головка с диаметром 6 мм легко интегрируется в технологические узлы через держатели или втулки. Важно обеспечить аккуратную укладку волокна без острых изгибов и натяжения, а также соблюдать минимальный радиус изгиба, указанный производителем. Для повышения помехоустойчивости избегайте попадания сильной внешней засветки на зону контроля и располагайте торец с небольшим углом к поверхности, чтобы снизить влияние зеркальных отражений.

Причины поломок

• Механическое повреждение: перегиб или залом волокна, ударная нагрузка на головку, пережим крепежом.
• Абразивный износ и загрязнение торца: пыль, стружка, смазочно-охлаждающие жидкости ухудшают оптическую прозрачность.
• Термическое и химическое воздействие за пределами допустимых условий, воздействие агрессивных моющих средств.
• Неправильная укладка кабеля, отсутствие разгрузки натяжения, вибрации без фиксации трассы.
• Несоответствие или неправильная настройка внешнего усилителя, деградация источника света в системе.

Как понять, что запчасть вышла из строя

• Падение чувствительности: приходится многократно повышать порог на усилителе, уменьшается дистанция срабатывания.
• Нестабильные или ложные срабатывания при неизменных условиях, дрожание сигнала.
• Отсутствие сигнала на усилителе при наличии корректной настройки и рабочей цели.
• Видимые дефекты: помутнение, сколы, трещины на торце головки, перегибы или изломы оболочки волокна.
• Необычное влияние внешней подсветки, которого ранее не было, резкий рост чувствительности к цвету/углу.

Рекомендации по уходу и профилактике

• Регулярная очистка торца мягкой безворсовой салфеткой с изопропиловым спиртом; не использовать абразивы и острые инструменты.
• Защита зоны датчика кожухами и экранами от стружки, пыли и брызг; при необходимости организовать мягкую продувку сухим воздухом.
• Укладка волокна с запасом длины, без натяжения, с фиксацией в кабельных каналах; избегать острых изгибов и пережатий.
• Соблюдение температурного диапазона эксплуатации и хранения; не оставлять волокно под воздействием прямого тепла.
• Периодический контроль состояния соединений и крепежа, переразметка порога на усилителе при смене партии материала или освещенности.

Диагностика и замена

При ухудшении работы сначала очистите торец и проверьте индикацию на усилителе. Исключите внешнюю засветку, убедитесь в корректности порогов и режима (диффузный). Сравните поведение с эталонной головкой или другим каналом усилителя. Если визуально обнаружены повреждения волокна или торца, целесообразна замена. Новую головку IFM E20715 (FT-11-E-V-E6R/2m) устанавливайте без напряжения на кабеле, с повторной настройкой чувствительности. После монтажа проведите серию тестовых срабатываний при реальных условиях линии.

IFM E20715 сочетает компактность оптоволоконной головки и удобство настройки через внешний усилитель, что упрощает интеграцию в плотные узлы и повышает стабильность контроля в промышленной среде. Соблюдение правил монтажа и ухода существенно продлевает ресурс и снижает риск непредвиденных остановок оборудования.
