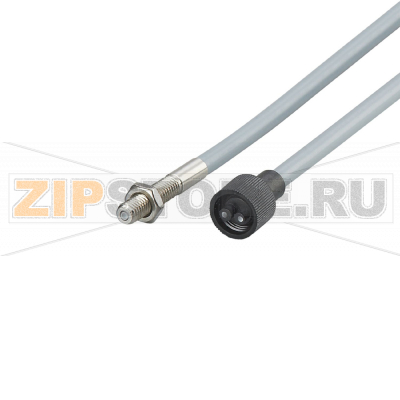

Датчик диффузного отражения оптоволоконный IFM E21154

Описание товара

• Датчик диффузного отражения
• Резьба чувствительной головки: M6
• Длина: 3000 mm
• Температура окружающей среды: -40...150 °C

Оптоволоконный датчик диффузного отражения IFM E21154 (FT-00-M-W-M6/3M) — решение для надежного обнаружения объектов на коротких дистанциях в условиях ограниченного пространства, повышенных температур и сложной индустриальной среды. Конструкция рассчитана на установку в труднодоступных зонах, где классические фотоэлектрические датчики по размерам или термостойкости работают нестабильно. Датчик используется совместно с соответствующим усилителем/приемопередатчиком, а оптоволокно передает свет к контролируемой зоне и обратно.

Принцип работы

Датчик работает по принципу диффузного отражения: излучение отводится по волокну к объекту, а отраженный сигнал возвращается по приемному каналу и анализируется усилителем. Такой подход снижает влияние внешних факторов, позволяет выносить электронику на безопасное расстояние и гарантирует стабильность срабатывания при корректной настройке чувствительности.

Области применения

IFM E21154 применяется на сборочных и упаковочных линиях, в производстве электроники и пластика, при контроле присутствия, положения и прохождения мелких деталей, в системах подачи и сортировки. Удобен для монтажа в ограниченном пространстве и в зонах с повышенной температурой, где требуется удаленная оптика.

Причины поломок

• Механические повреждения волокна: перегибы ниже допустимого радиуса, изломы, пережатие стяжками, ударные нагрузки.
• Загрязнение торца чувствительной головки и рабочей поверхности: пыль, масло, эмульсии, потеки клеев и лакокрасочных материалов.
• Термодеградация из-за длительной работы на верхней границе температурного диапазона или локального перегрева.
• Химическое воздействие: агрессивные среды, несовместимые чистящие средства, которые мутнят или разъедают оптическую поверхность.
• Вибрации и ослабление резьбового крепления, приводящие к смещению и паразитным дрожаниям сигнала.
• Нарушение герметичности в зоне ввода кабеля, попадание влаги и загрязнений внутрь оптического тракта.
• Некорректная настройка или деградация сопряженного усилителя, что может восприниматься как неисправность волокна.

Как понять, что запчасть вышла из строя

• Резкое снижение или нестабильность уровня приемного сигнала на индикаторах усилителя, невозможность выставить порог срабатывания.
• Сокращение дистанции срабатывания по сравнению с рабочими параметрами линии, «ложные» пропуски объектов.
• Периодические срывы при вибрации оборудования, самопроизвольные переключения без объекта.
• Визуальные дефекты: мутный или сколотый торец, трещины, «переломы» и заломы оболочки, следы перегрева или химического воздействия.
• После чистки и корректной перенастройки усилителя сигнал не восстанавливается до стабильных значений.

Рекомендации по уходу и эксплуатации

• Соблюдайте минимальный радиус изгиба волокна и исключайте натяжение. Фиксируйте трассу мягкими держателями без пережатия.
• Периодически очищайте торец чувствительной головки безворсовой салфеткой и изопропиловым спиртом. Не используйте абразивы и агрессивные растворители.
• Защищайте рабочую зону от стружки, абразивной пыли и брызг СОЖ: применяйте экраны, кожухи, направляющие обдувы.
• Проверяйте затяжку резьбового узла и отсутствие люфтов после обслуживаний и вибрационных нагрузок.
• Раз в регламентный период проводите контроль уровня сигнала на усилителе. При падении запаса сигнала — чистка, проверка юстировки, диагностика трассы волокна.
• При демонтаже не проворачивайте волокно за оболочку; удерживайте за посадочные элементы, исключая скручивание.
• Соблюдайте температурный режим и избегайте локальных перегревов. При работе рядом с нагревателями используйте теплоэкраны.
• Храните в сухом месте, без заломов и давления на кабель, в штатной упаковке.

Корректно выбранный усилитель, аккуратный монтаж и регулярное обслуживание обеспечивают длительную и стабильную работу датчика диффузного отражения оптоволоконного IFM E21154 FT-00-M-W-M6/3M, снижая риски простоев и повышая повторяемость процессов на линии.
