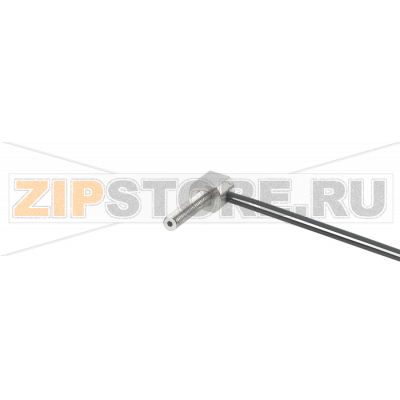

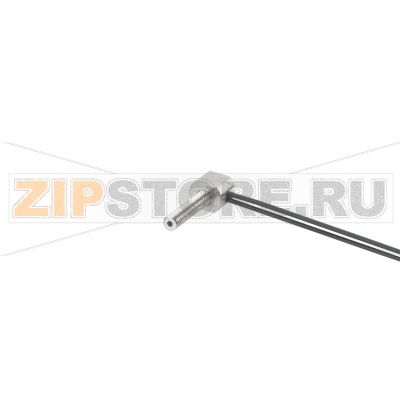

Датчик диффузного отражения оптоволоконный IFM E21320

Описание товара

Оптоволоконный датчик диффузного отражения IFM E21320 (каталожный номер FT-11-EPV-O3/F2x0,5/2m) применяется для надежного обнаружения объектов в стеснённых монтажных условиях, где традиционные датчики размещать затруднительно. Волоконно-оптическая линия позволяет вынести электронику в безопасную зону, а чувствительная головка с резьбой M3 обеспечивает точное позиционирование и стабильную фиксацию в месте контроля.

Принцип работы

Через волокно от усилителя подается свет, который отражается от поверхности объекта и по возвратному каналу поступает обратно. Усилитель анализирует уровень отраженного сигнала и переключает выход в соответствии с заданными порогами. Такой подход подходит для распознавания наличия/отсутствия деталей, контроля кромок, положения небольших изделий на транспортере и задач, где важны быстрый отклик и малая зона установки.

Области применения

IFM E21320 используют на конвейерных линиях, в сборочных автоматах, в машиностроении и производстве электроники. Компактная чувствительная головка облегчает интеграцию в оснастку и захваты, а длина волокна даёт свободу при трассировке от рабочей зоны до шкафа управления с усилителем.

Монтаж и ввод в эксплуатацию

• Установите чувствительную головку в резьбовое посадочное место M3 без излишнего усилия, избегайте перекоса.
• Прокладывайте волокно без перегибов и заломов, соблюдая минимальный радиус изгиба, указанный производителем.
• Исключите трение о острые кромки и подвижные части; при необходимости примените защитную гофру или канал.
• Выполните базовую настройку усилителя: обучение по эталону, установка порога и режима «свет/темно» по требованиям процесса.

Причины поломок

• Механические повреждения волокна: микротрещины и заломы из-за частых циклических изгибов или неправильной прокладки.
• Раздавливание кабеля крепежом, стяжками или направляющими.
• Перегрев или воздействие агрессивных сред, несовместимых с материалом оболочки.
• Загрязнение или царапины на оптической поверхности чувствительной головки.
• Ослабление крепления, смещение оптики относительно зоны контроля.
• Нарушение герметичности в точках подключения, попадание влаги в зону торцевых поверхностей.

Как понять, что запчасть вышла из строя

• Резкое снижение дальности обнаружения: объект фиксируется только на очень малом расстоянии.
• Неустойчивое срабатывание: ложные переключения при стабильной цели и неизменных условиях.
• Необходимость ставить максимальную чувствительность усилителя, хотя ранее работало на меньших значениях.
• Отсутствие изменения уровня принятого сигнала на усилителе при поднесении контрастного объекта.
• Визуальные дефекты: заломы, трещины, помутнение, повреждение резьбы M3 или торца.
• Тест заменой: установка заведомо исправной головки нормализует показания — неисправность в текущем комплекте.

Рекомендации по уходу и профилактике

• Периодически очищайте торец головки мягкой безворсовой салфеткой и нейтральным средством; не применяйте абразивы и агрессивные растворители.
• Соблюдайте радиус изгиба и организуйте разгрузку от натяжения в точках крепления.
• Используйте защитные кожухи и кабель-каналы в зонах с риском механического воздействия.
• Проверяйте затяжку крепежа, отсутствие смещения и стабильность фиксации.
• Раз в регламентный период выполняйте контрольный «teach-in» и сверку порогов с реальными условиями.
• Храните волокно в свободной бухте без тугих стяжек, в сухом и чистом месте, с установленными защитными колпачками на оптических торцах.

Соблюдение указанных рекомендаций позволит поддерживать оптоволоконный датчик диффузного отражения IFM E21320 (FT-11-EPV-O3/F2x0,5/2m) в стабильном рабочем состоянии, снизить риск внеплановых остановок и продлить срок службы узла в составе системы контроля.
