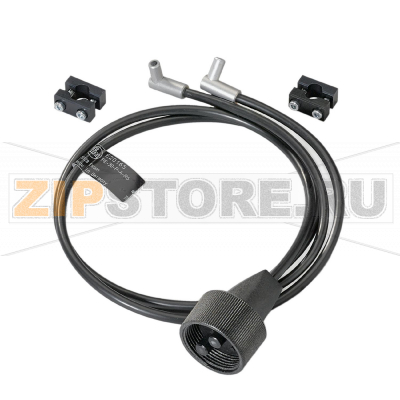

Барьер световой однолучевой оптоволоконный IFM E20165

Описание товара

• Однолучевой световой барьер
• Диаметр чувствительной головки: 6 mm
• Длина: 600 mm
• Температура окружающей среды: -20...80 °C

Барьер световой однолучевой оптоволоконный IFM E20165 с каталожным номером FE-30-P-A-R6 применяется для надежного детектирования объектов на линиях производства, сортировки и упаковки, а также в системах контроля наличия/отсутствия. Конструкция с выносной оптикой и оптоволокном позволяет работать в загрязненной или стесненной зоне, а электроника и усилитель могут располагаться на удалении, защищенные от вибраций, влаги и масла. Малая чувствительная головка обеспечивает установку в труднодоступных местах и интеграцию в компактные узлы оснастки.

Принцип работы и особенности применения

Однолучевой барьер формирует оптический луч между передающей и принимающей линиями. При пересечении луча объектом сигнал на усилителе падает ниже порога, и выход меняет состояние. Решение часто применяют для подсчета изделий, обнаружения мелких деталей, контроля прохода кромки или наличия комплектующих в гнезде. Оптоволоконная реализация IFM E20165 (FE-30-P-A-R6) позволяет вести детекцию на коротких и средних дистанциях с высокой устойчивостью к электромагнитным помехам и паразитным наводкам от силового оборудования.

Монтаж и настройка

Для корректной работы необходима точная соосность чувствительных головок и соблюдение минимального радиуса изгиба оптоволокна. Рекомендуется закреплять кабель без перегибов и скруток, использовать защитные гофры или трубки на участках возможного контакта с краями металлоконструкций. Порог срабатывания на усилителе настраивают по индикатору уровня сигнала, добиваясь устойчивого запаса по выключению/включению при реальной скоростной работе линии. После фиксации узлов следует выполнить контрольный прогон типовых изделий.

Причины поломок

• Механические повреждения: излом или перегиб оптоволокна ниже допустимого радиуса, пережатие стяжками, удар по чувствительной головке, вибрационные микротрещины.
• Загрязнение оптики: налипание пыли, стружки, влаги, масляного тумана на торцах; помутнение окон из-за абразива.
• Термические и химические воздействия: длительная работа в верхней зоне температурного диапазона, агрессивные моющие средства, пары растворителей.
• Неправильная настройка: заниженный или завышенный порог чувствительности, отсутствие запаса по сигналу, работа на пределе при нестабильном фоне.
• Нарушение герметичности соединений: попадание конденсата в места сопряжений, ослабление резьбовых муфт и фиксаторов.

Как понять, что запчасть вышла из строя

• Нестабильное срабатывание: «дрожание» сигнала без изменения условий, ложные срабатывания при отсутствии объекта или пропуски при его наличии.
• Постоянно разомкнутый или замкнутый выход усилителя при правильно выставленном пороге и корректной юстировке.
• Снижение уровня оптического сигнала по индикации усилителя по сравнению с эталонным состоянием (до и после очистки/юстировки).
• Визуальные признаки: потемнение, помутнение или сколы на торце чувствительной головки; трещины и заломы оболочки волокна.
• Невозможность получить стабильный запас по сигналу даже при максимальной чувствительности и точной соосности.

Диагностика неисправностей

• Проведите очистку торцов оптики и заново отъюстируйте головки, контролируя индикатор уровня сигнала.
• Проверьте механическую трассу волокна: исключите перегибы, пережатия, острые кромки, вибронагруженные участки без опор.
• Сравните работу с заведомо исправной парой оптоволокно/головка или с эталонным каналом усилителя.
• Оцените влияние внешнего света: при необходимости экранируйте зону луча или скорректируйте порог.
• Проверьте надежность фиксации и герметичность всех соединений, наличие натяжения/трения кабеля в движении.

Рекомендации по уходу и эксплуатации

• Регулярная профилактика: сухая продувка чистым сжатым воздухом, бережная очистка торцов безворсовой салфеткой с изопропиловым спиртом.
• Избегайте агрессивных растворителей и жестких абразивов, чтобы не повредить оптическую поверхность.
• Соблюдайте минимальный радиус изгиба на всем протяжении, применяйте защитные гофры и кабель-каналы в зонах риска.
• Обеспечьте разгрузку по натяжению на подвижных участках, исключите «висящие» пролеты без опоры.
• Периодически проверяйте крепеж и повторяйте юстировку после работ на оборудовании или вибронагрузок.
• Поддерживайте чистоту в зоне луча, ограничивайте попадание тумана СОЖ и пыли, при необходимости используйте защитные экраны.
• Хранение и транспорт: в сухом месте, при допустимой температуре, без локальных изгибов и нагрузок на торцы.

Применение IFM E20165 (FE-30-P-A-R6) целесообразно, когда требуется компактная установка с высокой повторяемостью срабатывания и устойчивостью к помехам. Соблюдение рекомендаций по монтажу, регулярная профилактика и корректная настройка порога обеспечивают долгую и стабильную работу светового барьера в составе автоматизированной линии.
