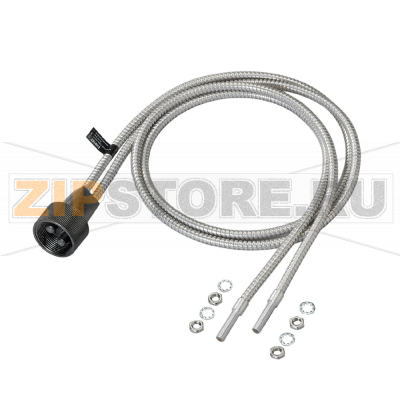

Барьер световой однолучевой оптоволоконный IFM E20187

Описание товара

Барьер световой однолучевой оптоволоконный IFM E20187 (FE-30-A-A-M6/1M) предназначен для надежного оптического контроля в условиях повышенных температур и ограниченного монтажного пространства. Чувствительная головка с резьбой M6 облегчает установку в стандартные посадочные места, а оптоволоконная линия выносит электронику усилителя за пределы горячих зон, что повышает живучесть системы и снижает риски ложных срабатываний.

Решение применяется на линиях термообработки, в печах и сушильных камерах, на участках стерилизации, в стекольном и металлообрабатывающем производстве, а также в упаковывающих и конвейерных системах, где требуется стабильное сквозное обнаружение объектов. IFM E20187 работает в паре с волоконным усилителем: излучение формируется и анализируется в усилителе, а оптоволокно выполняет роль канала передачи света к чувствительной точке и обратно. Однолучевой принцип обеспечивает четкое разделение состояния «свет есть/нет света», что удобно для задач контроля прохода, подсчета изделий и защиты зоны.

Особенности установки и эксплуатации

Для корректной работы важно точно совместить торцы излучающей и принимающей ветвей, прочно зафиксировать резьбовую головку и соблюсти рекомендуемый производителем радиус изгиба волокна по всей трассе прокладки. Усилитель настраивается на необходимый уровень сигнала; при наличии функции TEACH-IN настройка выполняется по эталонному состоянию. Рекомендуется обеспечить механическую развязку волокна от вибрирующих узлов и защитить трассу от острых кромок и точечных перегибов.

Причины поломок

• Механическое повреждение волокна: перегиб ниже допустимого радиуса, пережатие стяжками, удар или раздавливание, приводящие к микротрещинам и росту затухания.
• Термическая перегрузка: работа выше допустимой температуры, длительное воздействие излучающего тепла или открытого пламени, ускоряющее старение оболочки.
• Загрязнение оптических торцов: нагар, масло, пыль и наслоения ухудшают прохождение света и уменьшают запас по сигналу.
• Разрегулировка и смещение: вибрации, ослабление крепежа M6, деформация кронштейнов, тепловое расширение узлов.
• Химическая агрессия: контакт с активными моющими, кислотами/щелочами, вызывающий коррозию элементов и деградацию покрытий.
• Проблемы на стороне усилителя: загрязнение или повреждение интерфейсного соединения, неплотная посадка волокна.

Как понять, что запчасть вышла из строя

• На усилителе падает уровень принимаемого сигнала или появляется индикация «потеря света» при корректной юстировке.
• Неустойчивое срабатывание: частые ложные переключения, необходимость постоянной подстройки порога.
• Снижение рабочей дистанции: объект перестает обнаруживаться в прежней точке, запас по сигналу резко уменьшился.
• Визуальные признаки: сильные перегибы, «сплющенные» участки, потемнение или подгоревшие торцы, люфт в резьбовом узле.
• Простой тест: при отключенной системе и остывшем узле подать свет от фонарика в один конец; если на другом конце свет почти не виден, вероятно, есть обрыв или сильное загрязнение.
• Интермиттирующие отказы при легком покачивании трассы указывают на скрытые микроповреждения волокна.

Рекомендации по уходу и профилактике

• Периодический осмотр трассы и крепежа: проверяйте натяжение, отсутствия перегибов и трения об острые кромки; используйте защитные гофры и направляющие.
• Соблюдайте минимальный радиус изгиба и организуйте разгрузку натяжения у чувствительной головки M6; избегайте скручивания волокна.
• Чистка оптики: только на остывшем оборудовании, без абразивов; применяйте безворсовые салфетки и изопропиловый спирт, затем тщательно просушивайте.
• Юстировка и крепление: периодически проверяйте соосность луча, подтягивайте контргайку, используйте фиксаторы от вибрации.
• Теплозащита: экранируйте от лучистого тепла, исключите прямое пламя; выносите усилитель за пределы горячей зоны.
• Эксплуатационные записи: фиксируйте параметры настройки усилителя и интервалы обслуживания; держите запасной комплект IFM E20187 (FE-30-A-A-M6/1M) для быстрой замены.
• Хранение: в сухом месте, с большим радиусом укладки, с защитными колпачками на торцах.

Применение Барьера светового однолучевого оптоволоконного IFM E20187 (FE-30-A-A-M6/1M) позволяет обеспечить стабильное и предсказуемое обнаружение в жестких условиях. Соблюдение базовых требований к монтажу, регулярная очистка оптики и контроль механических нагрузок продлевают ресурс узла и поддерживают постоянный запас по сигналу.
