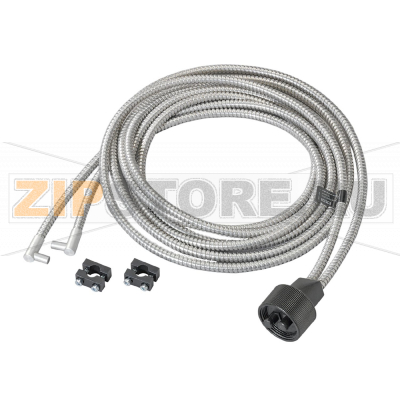

Барьер световой однолучевой оптоволоконный IFM E20339

Описание товара

• Однолучевой световой барьер
• Диаметр чувствительной головки 6 mm
• Длина 2000 mm
• Температура окружающей среды -40...290 °C

Барьер световой однолучевой оптоволоконный IFM E20339 (каталожный номер FE-30-A-A-R6/2M) применяется для точного контроля наличия, положения и прохождения объектов в зонах с ограниченным пространством и повышенной температурой. Оптоволоконная линия позволяет вынести чувствительную часть в трудно‑доступную область, а электронику размещать в более удобном месте. Это решение востребовано на линиях розлива и упаковки, в производстве стекла и металлообработке, а также на участках с интенсивными загрязнениями, вибрацией и термонагрузками.

Назначение и особенности применения

Однолучевой барьер формирует стабильную оптическую линию между передающей и приемной частями. При перекрытии луча изделием формируется четкий переключающий сигнал. Конструкция оптоволокна обеспечивает гибкость прокладки, устойчивость к температурным воздействиям и надежную работу при корректном монтаже. IFM E20339 целесообразно использовать там, где классические корпусные фотодатчики затруднительно установить из‑за габаритов, нагрева или риска повреждения.

Монтаж и эксплуатация

• Соблюдайте минимальный радиус изгиба оптоволокна по всей трассе, избегайте перегибов и крутящего усилия.
• Исключайте сильные прижимы, заломы и контакт с острыми кромками; при необходимости применяйте защитные гофры и направляющие.
• Оптические торцы держите в чистоте, не касайтесь их руками, при установке используйте защитные колпачки до момента подключения.
• Обеспечьте точную соосность луча и стабильное крепление, чтобы исключить смещение из‑за вибраций.
• Учитывайте фоновые засветки и отражающие поверхности; при наладке оптимизируйте чувствительность на усилителе.

Причины поломок

• Механическое повреждение волокна: перегиб, залом, удар, перетирание об кромки, длительное циклическое изгибание.
• Тепловая перегрузка или локальный перегрев выше допустимого участка трассы.
• Загрязнение или повреждение оптических торцов (копоть, пыль, масло, абразив; царапины и сколы).
• Химическое воздействие несоответствующих моющих средств или агрессивных сред.
• Неправильная укладка рядом с источниками интенсивного ИК/УФ‑излучения, сварочными постами без экранов.
• Нарушение крепежа и паразитные смещения, приводящие к рассинхронизации луча.

Как понять, что запчасть вышла из строя

• Отсутствие переключения при перекрытии луча или постоянное «сработано» без объекта.
• Нестабильные срабатывания, «дребезг» сигнала, заметная деградация запаса по чувствительности.
• Сильное снижение дальности/надежности обнаружения при прежних настройках.
• Зависимость работы от положения кабеля: при легком шевелении поведение меняется (признак надлома).
• Визуальные дефекты: трещины оболочки, сплющивание, перегибы, помутнение или повреждение торцов.
• Рост ложных срабатываний при нагреве/охлаждении участка, где проложено волокно.

Рекомендации по уходу и профилактике

• Периодически очищайте оптические торцы безворсовыми салфетками с изопропиловым спиртом; не используйте абразивы.
• Проверяйте трассу на предмет перегибов и точек трения; при необходимости увеличьте радиусы и добавьте защиту.
• Фиксируйте кабель мягкими зажимами с соблюдением допуска по усилию, избегайте натяжения «на растяжку».
• Экранируйте от источников тепла и излучения; применяйте теплоотражающие кожухи в горячих зонах.
• Поддерживайте неизменность юстировки: контролируйте крепеж, периодически подтягивайте согласно регламенту.
• При мойке используйте совместимые средства, избегая длительного контакта с агрессивными реагентами.
• При первых признаках деградации сравните работу с эталонной запасной линией; при подтверждении — замените.

Хранение и транспортировка

Храните IFM E20339 в сухом чистом месте в заводской упаковке, с установленными колпачками на торцах. Наматывайте в свободные витки с большим радиусом без перегибов и скруток. Избегайте нагрузок, придавливания и длительного воздействия прямых солнечных лучей. Перед вводом в эксплуатацию осмотрите оптоволокно и выполните контрольную проверку работоспособности на стенде.

Соблюдение перечисленных рекомендаций позволит сохранить работоспособность барьера светового однолучевого оптоволоконного IFM E20339 (FE-30-A-A-R6/2M) и обеспечить стабильное обнаружение объектов в требовательных условиях эксплуатации.
