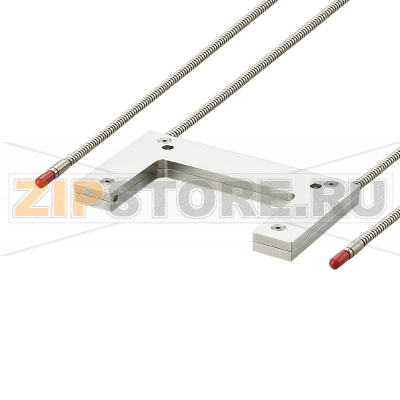

Барьер световой однолучевой оптоволоконный IFM E21132

Описание товара

• Однолучевой световой барьер
• Длина 2500 mm
• Температура окружающей среды -58...315 °C

Барьер световой однолучевой оптоволоконный IFM E21132 (каталожный номер FE-50-V-V-X/2,5M) предназначен для надежного детектирования объектов в условиях ограниченного пространства, повышенной температуры и сложной промышленной среды. Оптоволоконная конструкция с выносной оптикой позволяет размещать чувствительный элемент вдали от горячих или загрязненных зон, оставляя в рабочей области только термостойкие волоконные линии. Решение применяется для контроля присутствия/отсутствия, счета изделий, позиционирования кромок и мониторинга мелких деталей в автоматизированных линиях, упаковочных и термообрабатывающих установках.

В составе системы барьер формирует сквозной луч между передающим и приемным волокном. Любое пересечение луча объектом приводит к четкому изменению состояния на подключенном усилителе/преобразователе. Это обеспечивает устойчивую работу в пыльных, вибронагруженных и высокотемпературных зонах, где традиционные корпусные датчики работают нестабильно или быстро выходят из строя.

Преимущества для эксплуатации

• Работа в горячих и труднодоступных зонах благодаря выносной оптоволоконной части.
• Стабильное обнаружение мелких и прозрачных объектов при правильной настройке усилителя.
• Компактная прокладка волокон с минимальным влиянием на компоновку оборудования.
• Снижение риска простоя благодаря простой диагностике и быстрой замене.

Как понять, что запчасть вышла из строя

• Нет переключения при пересечении луча, хотя усилитель исправен и правильно настроен.
• Плавающее или нестабильное срабатывание, частые ложные сигналы на чистой и неизменной линии.
• Резкое падение уровня принятого света на индикаторах усилителя (или постоянная индикация «переэкспонирования»/«недоэкспонирования»).
• Визуальные повреждения: заломы, переломы волокна, трещины в оптике, мутность торцев, следы перегрева.
• Нарушение геометрии луча из-за смещения креплений, которое не компенсируется регулировкой.

Типичные причины поломок

• Превышение минимального радиуса изгиба при монтаже или обслуживании, микротрещины в волокне.
• Термический шок или длительная работа за пределами допустимого температурного диапазона.
• Механические нагрузки: натяжение, кручение, пережим хомутами, вибрационные усталостные повреждения.
• Загрязнение и нагар на торцах волокна, попадание абразива или химически агрессивных сред.
• Неправильная сборка или износ соединений на стороне усилителя/держателей.

Рекомендации по уходу и эксплуатации

• Соблюдайте минимальный радиус изгиба и избегайте резких перегибов по всей длине FE-50-V-V-X/2,5M.
• Прокладывайте волокна в защитных гофрах/кабель-каналах вдали от острых кромок и движущихся узлов.
• Периодически очищайте торцы мягкой безворсовой салфеткой с изопропиловым спиртом; не используйте абразивы.
• Контролируйте крепления и соосность эмиттера и приемника, подтягивайте фиксирующие элементы при необходимости.
• Поддерживайте чистоту оптической зоны: удаляйте пыль и нагар струей сухого сжатого воздуха.
• Не превышайте рабочие температуры; при тепловых циклах обеспечьте экранирование от прямого жара, если возможно.
• Исключайте продольные нагрузки: не тяните за волокно при сервисе, держитесь за коннекторы/держатели.

Советы по диагностике и замене

• Сравните уровень сигнала на усилителе с эталонным участком линии; при падении ниже порога выполните очистку торцев.
• Проверьте шаг за шагом трассу прокладки: точки изгибов, месторасположение креплений, участки нагрева.
• Если после очистки и регулировки уровень света не восстанавливается, замените волокно на новый комплект IFM E21132.
• После замены выполните повторную настройку порога срабатывания на усилителе, зафиксируйте оптику от смещения.

Барьер световой однолучевой оптоволоконный IFM E21132, благодаря конструктивной устойчивости и удобству монтажа, обеспечивает надежный контроль технологических процессов там, где стандартные датчики ограничены условиями среды. Грамотный уход и соблюдение рекомендаций по монтажу позволяют существенно продлить срок службы и сохранить стабильность детектирования.
