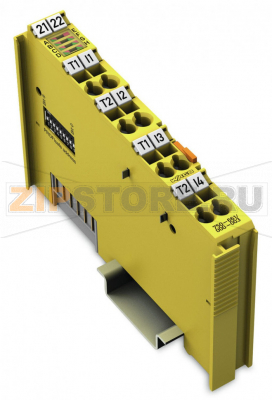

Отказоустойчивый 4-канальный дискретный вход; тока; PROFIsafe V2.0 iPar; желтые Wago 750-661/000-003

Name: Отказоустойчивый 4-канальный дискретный вход; тока; PROFIsafe V2.0 iPar; желтые Wago 750-661/000-003
Brand: Wago
SKU: 750-661/000-003

Каталожный номер 750-661/000-003

Отказоустойчивый 4-канальный дискретный вход; тока; PROFIsafe V2.0 iPar; желтые Wago 750-661/000-003 - Отказоустойчивый 4-канальный дискретный вход; тока; PROFIsafe V2.0 iPar; желтые Wago 750-661/000-003

Розничная цена

465 $ с НДС

array(34) { ["id"]=> string(6) "171985" ["product_id"]=> string(6) "234599" ["id_1c"]=> NULL ["sku"]=> string(15) "750-661/000-003" ["sort"]=> string(1) "1" ["name"]=> string(15) "750-661/000-003" ["image_id"]=> NULL ["price"]=> float(44130) ["primary_price"]=> string(9) "464.51238" ["purchase_price"]=> float(0) ["compare_price"]=> float(0) ["count"]=> NULL ["available"]=> string(1) "1" ["stock_base_ratio"]=> NULL ["order_count_min"]=> NULL ["order_count_step"]=> NULL ["status"]=> string(1) "1" ["dimension_id"]=> NULL ["file_name"]=> string(0) "" ["file_size"]=> string(1) "0" ["file_description"]=> NULL ["virtual"]=> string(1) "0" ["ymleasyimport_price_id"]=> NULL ["id_xmlimport"]=> NULL ["stock"]=> array(0) { } ["unconverted_currency"]=> string(3) "USD" ["currency"]=> string(3) "RUB" ["frontend_price"]=> float(44130) ["unconverted_price"]=> float(464.51) ["frontend_compare_price"]=> float(0) ["unconverted_compare_price"]=> float(0) ["original_price"]=> float(44130) ["original_compare_price"]=> float(0) ["features"]=> array(4) { ["brend"]=> array(1) { [1754]=> string(4) "Wago" } ["zakaz_kratno"]=> string(1) "1" ["min_zakaz"]=> string(1) "1" ["weight"]=> object(shopDimensionValue)#1090 (10) { ["id":"shopDimensionValue":private]=> string(1) "4" ["value":"shopDimensionValue":private]=> string(1) "0" ["unit":"shopDimensionValue":private]=> string(2) "kg" ["type":"shopDimensionValue":private]=> string(6) "weight" ["units":"shopDimensionValue":private]=> array(6) { ["t"]=> array(3) { ["value"]=> string(1) "t" ["title"]=> string(2) "т" ["description"]=> NULL } ["kg"]=> array(3) { ["value"]=> string(2) "kg" ["title"]=> string(4) "кг" ["description"]=> NULL } ["g"]=> array(3) { ["value"]=> string(1) "g" ["title"]=> string(2) "г" ["description"]=> NULL } ["mg"]=> array(3) { ["value"]=> string(2) "mg" ["title"]=> string(4) "мг" ["description"]=> NULL } ["lbs"]=> array(3) { ["value"]=> string(3) "lbs" ["title"]=> string(8) "фунт" ["description"]=> NULL } ["oz"]=> array(3) { ["value"]=> string(2) "oz" ["title"]=> string(10) "унция" ["description"]=> NULL } } ["selected":"shopDimensionValue":private]=> bool(false) ["value_base_unit":"shopDimensionValue":private]=> string(1) "0" ["base_code":"shopDimensionValue":private]=> NULL ["unit_name":"shopDimensionValue":private]=> string(4) "кг" ["format":"shopDimensionValue":private]=> bool(false) } } }

≈ 44 130 ₽ с НДС

Последнее обновление цены:

Купить в 1 клик

Скидки от суммы заказа

Гарантия от производителя

Ходовые товары на складе

Наличный и безналичный расчет

Доставка по России и СНГ

Добавлено в корзину!

Товаров: 0

На сумму: 0

Описание

Оплата

Доставка

Гарантия

Инструкции

Описание товара

Беспотенциальные кнопки аварийного останова с контактами, предохранительные блокировочные выключатели, переключатели режимов работы, предохранительные датчики и полупроводниковые выходы могут быть подключены к модулю ввода PROFIsafe 750-661/000-003.

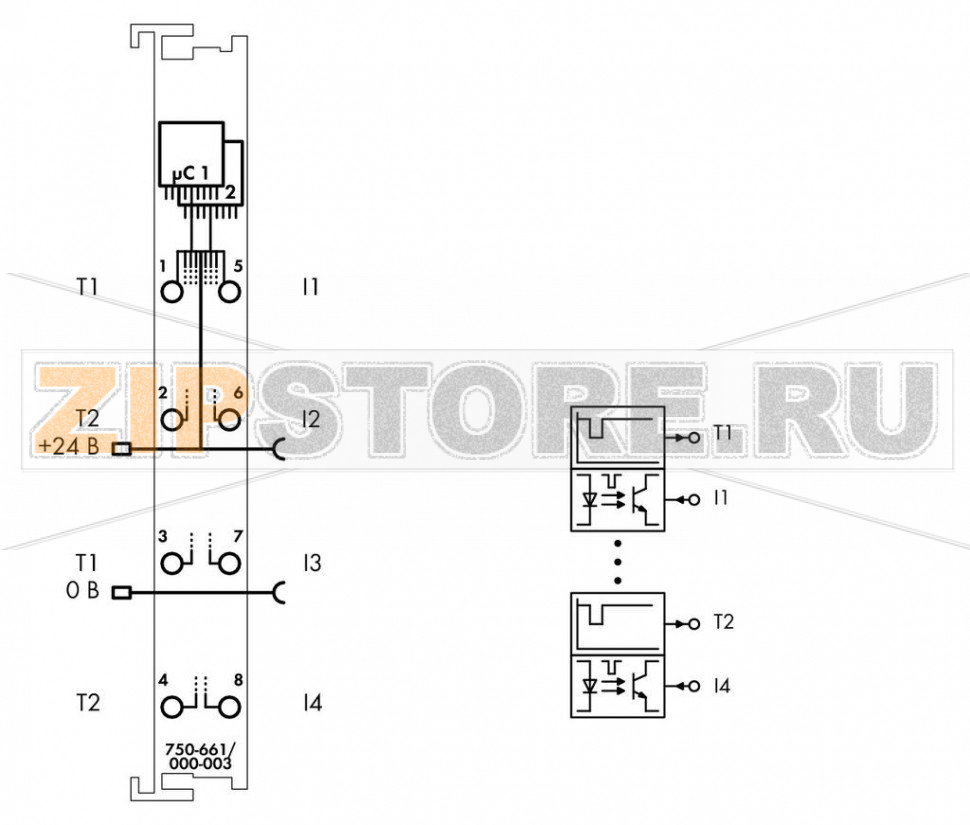

Модули имеют 4 синхронизируемых входа (I1–I4), питание на которые подается двумя выходами с разной синхронизацией (T1–T2).

Синхронизированные выходы защищены от короткого замыкания. Входы постоянно контролируются на перекрестные замыкания и подачу напряжения из разных источников. Дополнительные параметры безопасности (например, рабочие режимы, отключение контрольных импульсов, рассогласование времени фильтров) конфигурируются через WAGO‑I/O‑CHECK.

Конфигуратор удобно интегрируется в инженерные системы, поддерживающие интерфейсы вызова инструментального средства CC2 и CC3 (TCI).

При замене модулей параметры автоматически загружаются в контроллер через совместимый с PROFIsafe сервер iPar (в зависимости от настроек). Адрес PROFIsafe можно задать DIP‑переключателем на боковой стороне модуля или через WAGO‑I/O‑CHECK.

Модули поддерживают протоколы PROFIsafe V1 (PROFIBUS) и V2 (PROFIBUS, PROFINET).

Оптопара обеспечивает электрическую изоляцию между шиной и устройствами полевого уровня.

Отдельные модули ввода‑вывода могут быть расположены в любой комбинации при конфигурировании узла полевой шины.

Для защиты модуля от импульсных перенапряжений (IEC 61000‑4‑5) необходимо использовать модуль фильтра 750‑626 или внешний ограничитель перенапряжения на линии питания 24 В.

Дополнительная информация — в руководстве по эксплуатации (доступно на немецком и английском языках).

Технические данные

Количество дискретных входов	4
Общее количество каналов (модуль)	4
Достижимые уровни безопасности	SIL 3; Cat. 4, PL e
Тип сигнала	Напряжение
Сигнальное напряжение	DC 24 V

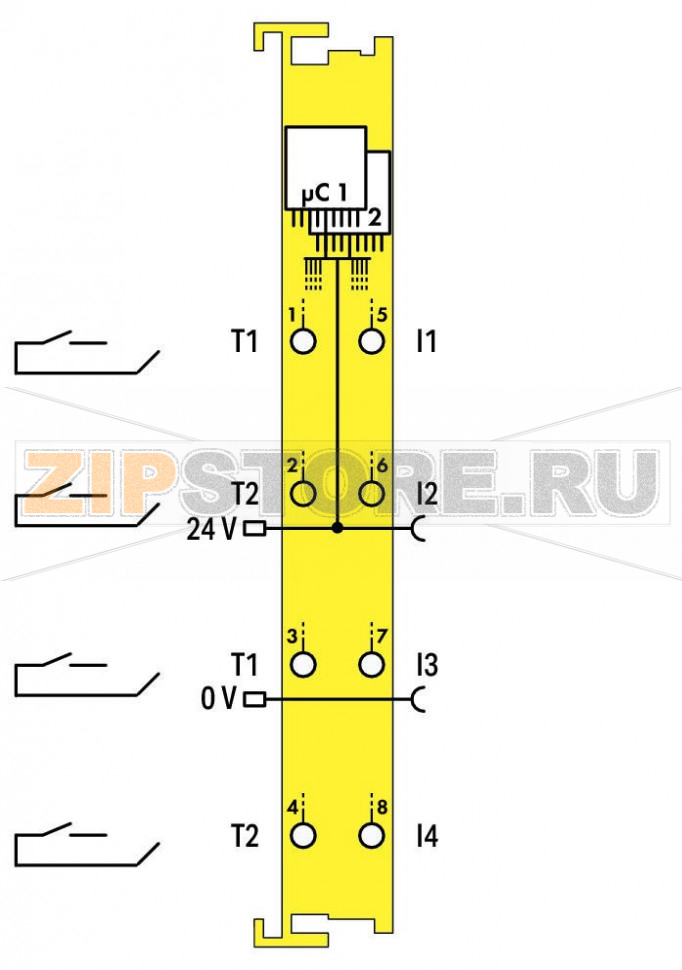

Подключение датчика	4 × безопасный вход с тестовым импульсом
Характеристика входа	чувствительный к тактовым импульсам
Класс входа	Тип 1
Ток входа на канал при сигнале «1», тип.	2,2 mA
Максимальная частота сигнала	50 Hz
Варианты конфигурирования	Адрес PROFIsafe настраивается DIP‑переключателем или инженерным ПО
Напряжение системного питания	DC 5 V; через контакты данных
Потребляемый ток от системного питания (5 V)	145 mA
Напряжение питания поля	DC 24 V (−15 … +20 %); через силовые контакты (ввод через ножевой контакт; передача через пружинный контакт)
Потребление от питания поля (без внешней нагрузки)	20 mA
Изоляция	500 V система/питание

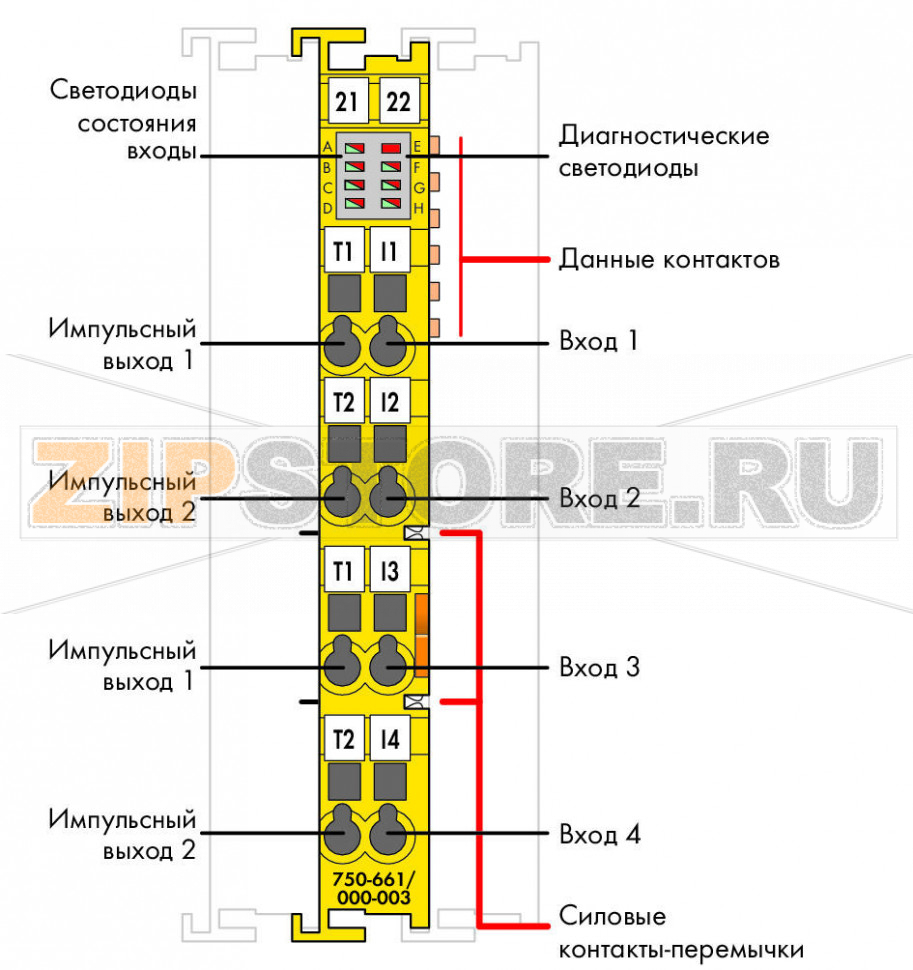

Индикаторы	LED (A–D) зелёный/красный: Состояние/Ошибка I1 … I4; LED (E) красный: Групповая ошибка; LED (F–H) зелёный/красный: Диагностика
Количество входящих силовых перемычек	2
Количество исходящих силовых перемычек	2
Допустимый ток силовых перемычек	10 A

Данные соединения

Технология подключения: входы/выходы	8 × CAGE CLAMP®
Тип подключения	Входы/Выходы
Сечение одножильных проводников	0,08 … 2,5 mm² / 28 … 14 AWG
Сечение тонких многожильных проводников	0,08 … 2,5 mm² / 28 … 14 AWG
Длина зачистки	8 … 9 mm / 0.31 … 0.35 inch

Геометрические данные

Ширина	12 mm / 0.472 inch
Высота	100 mm / 3.937 inch
Длина	67,8 mm / 2.669 inch
Расстояние от верхней кромки DIN‑35	60,6 mm / 2.386 inch

Механические данные

Тип монтажа

DIN‑рейка 35 мм

Материалы

Цвет	жёлтый
Материал корпуса	Поликарбонат, полиамид 6.6
Вес	52,3 g
Маркировка соответствия	CE

Условия эксплуатации

Температура окружающего воздуха (работа)	0 … 55 °C
Температура окружающего воздуха (хранение)	−40 … 85 °C
Степень защиты	IP20
Степень загрязнения	2 по IEC 61131‑2
Рабочая высота	0 … 2000 m
Монтажное положение	горизонтально (стоя/лежа) или вертикально
Относительная влажность (без конденсации)	до 95 %
Виброустойчивость	4 g по IEC 60068‑2‑6
Ударопрочность	15 g по IEC 60068‑2‑27
ЭМС — помехоустойчивость	по EN 61000‑6‑2, морские применения
ЭМС — излучение помех	по EN 61000‑6‑4, морские применения
Устойчивость к загрязняющим веществам	по IEC 60068‑2‑42 и IEC 60068‑2‑43
Допустимая концентрация H2S при 75 % RH	10 ppm
Допустимая концентрация SO2 при 75 % RH	25 ppm

Коммерческие данные

Группа продукции	15 (Remote I/O)
Тип упаковки	BOX (коробка)
Страна происхождения	DE
GTIN	4050821038733
Код ТН ВЭД	85389099990

Отказоустойчивый модуль WAGO 750‑661/000‑003 предназначен для построения безопасных систем ввода в сетях PROFIBUS/PROFINET с использованием протокола PROFIsafe V2.0. Устройство обрабатывает сигналы от кнопок аварийного останова, предохранительных замков, переключателей режимов и других безопасных входов. Наличие тестовых импульсов и контроля перекрестных замыканий повышает диагностируемость и снижает вероятность опасных отказов. Параметрирование возможно через WAGO‑I/O‑CHECK, адрес PROFIsafe задаётся DIP‑переключателями или через инженерное ПО; поддерживается автоматическая загрузка параметров через iPar‑сервер при замене модуля, что сокращает время обслуживания.

Для стабильной работы важны корректная топология питания и качественное экранирование/заземление. Рекомендуется использовать модуль 750‑626 либо внешнюю защиту от импульсных перенапряжений на линии 24 В. Светодиодные индикаторы каналов и группы позволяют быстро локализовать источник неисправности на месте.

Причины возможных отказов:

Импульсные перенапряжения на питании 24 В при отсутствии/недостаточности защиты.
Ошибки монтажа: переполюсовка, замыкания, подача внешнего напряжения на входы, несоответствие схемы тестовым импульсам.
Выход за пределы условий эксплуатации: высокая влажность, конденсат, запылённость, агрессивные газы (H2S/SO2), вибрация.
Электромагнитные помехи, плохое экранирование и заземление.
Механические повреждения корпуса/клемм, ослабление проводников при многократных переподключениях.
Ошибочная конфигурация параметров безопасности (время фильтров, режимы, отключение тест‑импульсов).

Как понять, что модуль вышел из строя:

Постоянно горит красный индикатор группы (LED E), канальные индикаторы (A–D) не меняют состояния при срабатывании датчиков.
Контроллер сообщает F‑диагностику: «F‑устройство недоступно/ошибка связи PROFIsafe», частые обрывы соединения.
Ложные срабатывания или отсутствие реакции на заведомо корректные сигналы, нестабильная работа при вибрации.
Аномальный нагрев модуля или ощутимый запах/следы потемнения на корпусе, клеммах.

Рекомендации по эксплуатации и уходу:

Применять защиту от перенапряжений (рекомендуется WAGO 750‑626) и соблюдать общую систему выравнивания потенциалов.
Монтаж выполнять на 35‑мм DIN‑рейку в шкафу с классом защиты не ниже, чем требуется для IP20; избегать конденсата.
Периодически проверять затяжку подключений CAGE CLAMP, целостность изоляции и отсутствие коррозии/загрязнений.
Соблюдать температурно‑влажностные условия, исключать контакт с агрессивными средами; очищать сухой кистью или сжатым воздухом без растворителей.
Проверять корректность параметров в WAGO‑I/O‑CHECK, версию аппаратной/проектной конфигурации, адрес PROFIsafe (DIP).
При замене использовать оригинальные аксессуары и кабели, после установки контролировать диагностические сообщения и индикацию.

Применение WAGO 750‑661/000‑003 обеспечивает высокий уровень функциональной безопасности (до SIL 3/PL e) в составе распределённых систем ввода‑вывода. Соблюдение правил монтажа, защиты питания и регулярной профилактики повышает надёжность и продлевает срок службы оборудования.
