Описание товара

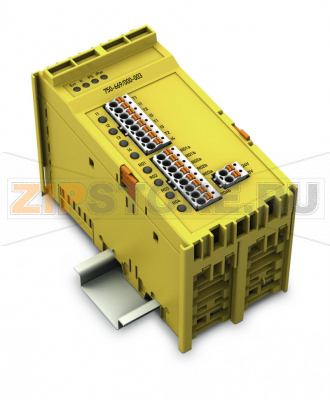

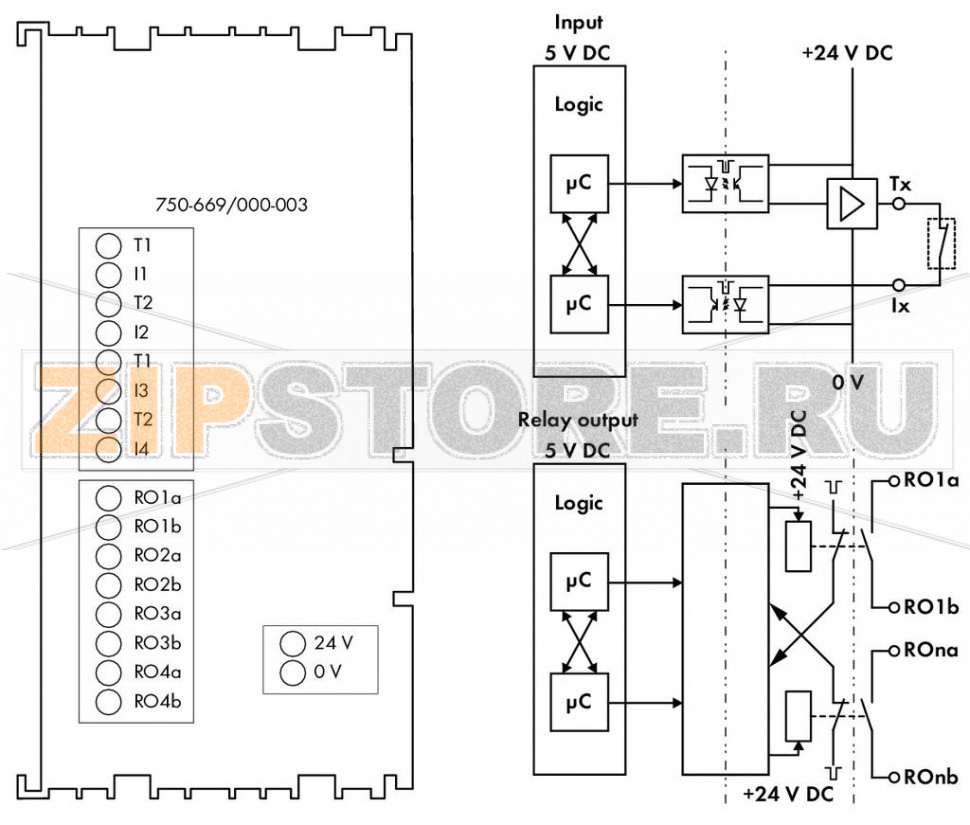

This relay module has 4 safe inputs and 4 safe relay outputs and is particularly suitable for applications that require, e.g., individually electrically isolated outputs, that must switch high loads or that are controlled via different types of voltage (e.g., DC or AC).

The electrically isolated outputs can be freely combined with each other, so that Cat. 2 or Cat. 4 architectures up to SIL3 or PLe are possible.

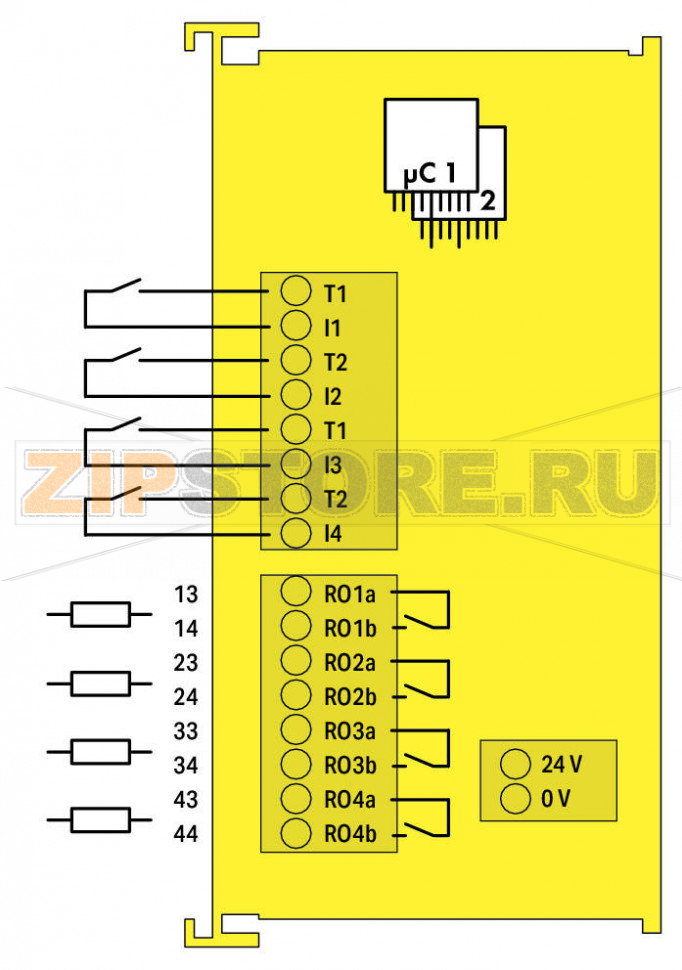

For this, the outputs can be configured as P (positive), N (negative), or PP and NN or PN switching. Depending on the requirements, four safe inputs can be used, e.g., as monitoring inputs for the contactor feedback contacts or freely for emergency stop switches or door contacts.

On the input side, the module monitors: short circuits, cross circuits and 24 V power supply from separate sources.

Both the monitoring and additional safety-relevant parameters (e.g., operating modes, switching off test pulses, discrepancy or filter times) can be configured via WAGO-I/O-CHECK.

The configuration tool can be conveniently integrated into engineering systems supporting both CC2 and CC3 tool calling interfaces (TCI). When exchanging modules, parameters are automatically downloaded into the control unit via PROFIsafe-compatible iPar server – depending on settings.

The PROFIsafe address can be set using the DIP switch on the side of the module, or via WAGO-I/O-CHECK.

The module supports both PROFIsafe V1 (PROFIBUS) and V2 (PROFIBUS, PROFINET) protocols. Individual input modules can be arranged in any combination when configuring the fieldbus node.

To protect the module against impulse voltages (over-voltage protection per IEC 61000-4-5), the 750-626 Filter Module or an external surge filter must be used for the 24 V supply voltage.

Reference the product manual for further information.

Технические данные

Number of digital inputs	4
Number of digital outputs	4
Total number of channels (module)	8
Achievable safety classes	SIL 3; кат. 4, PL e
тип сигнала	Voltage
Type of signal voltage	AC 48 V
Sensor connection	4 x (sicherer Eingang mit Testpuls)
Actuator connection	4 x (fail-safe output with test pulse)
Input characteristic	clock sensitive
Входные характеристики	Type 1
Input current per channel for signal (1) typ.	2,2 mA
Output switching design	Relay Output
Output current per channel	6 A
Выходной ток (модуль)	24 A
Signal frequency max.	50 Hz
Задержка переключения	50 ms
Switching current, information note	Switching current range compatible with the WAGO 75x-66x/000-003 PROFIsafe I/O Module
Диапазон нагрузки переключающего напряжения	5 … 60 VDC (SELV/PELV); 5 … 48 VAC
Переключающий ток	3 mA
Configuration options	PROFIsafe address adjustable via DIP switch or engineering software
System supply voltage	DC 5 V; via data contacts
Current consumption, system supply (5 V)	145 mA
System and sensor supply voltage	DC 24 V(-25 … +30 %)
Field supply voltage	DC 24 V; uber Verdrahtungsebene (Push-in CAGE CLAMP®-Anschluss)
Current consumption, field supply (module with no external load)	50 mA
Изоляция	500 В система/питание
Напряжение изоляции	Relay outputs: 48 VAC, 60 VDC

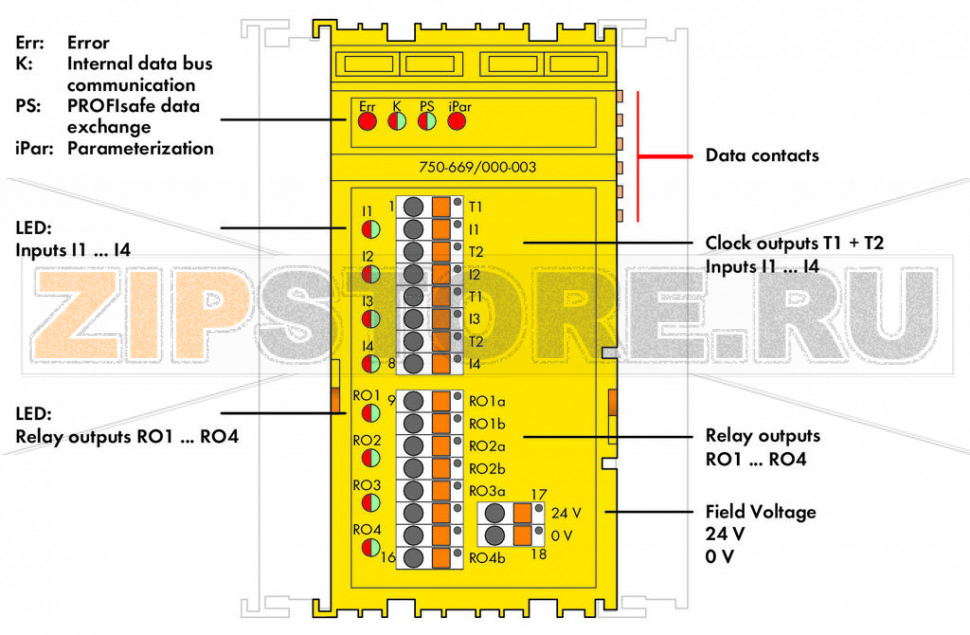

Indicators	LED grun/rot: Status/Fehler I1 … I4, RO1 … RO4; LED rot (Err): Sammelfehler; LED grun/rot (K, PS): Diagnose; LED rot (iPar): Parametrierung

Данные соединения

Connection technology: In-/Outputs	16 x Push-in CAGE CLAMP®
Connection technology: field supply	2 x Push-in CAGE CLAMP®
Connection type (1)	Inputs/Outputs
Размеры одножильных проводников	0,5 … 1,5 mm? / 20 … 14 AWG
Тонкие многожильные проводники	0,5 … 1,5 mm? / 20 … 14 AWG
Длина снятия изоляции	8 … 9 mm / 0.31 … 0.35 inch
Connection type (2)	Field supply

Geometrical Data

Ширина	48 mm / 1.89 inch
Высота	100 mm / 3.937 inch
Длина	69,8 mm / 2.748 inch
Length from upper-edge of DIN-35 rail	62,6 mm / 2.465 inch

Механические данные

Тип монтажа

DIN-рейка 35 мм

Material Data

Цвет	желтые
материал корпуса	Polycarbonate, polyamide 6.6
Вес	220,3 g

Environmental Requirements

Surrounding air (operating) temperature	0 … 55 °C
Surrounding air (storage) temperature	-40 … 85 °C
Степень защиты	IP20
Степень загрязнения (5)	2 per IEC 61131-2
Рабочая высота	0 … 2000 m
Монтажное положение	horizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)	95 %
Виброустойчивость	acc. to IEC 60068-2-6
Ударопрочность	15g per IEC 60068-2-27
ЭМС - помехоустойчивость	acc. to EN 61000-6-2, EN 61000-6-7, EN 61326-3
ЭМС - излучение помех	acc. to EN 61000-6-4
Устойчивость к воздействию загрязняющих веществ	Per IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %	10 ppm
Permissible SO2 contaminant concentration at a relative humidity 75 %	25 ppm

Коммерческие данные

Тип упаковки	BOX
Country of origin	DE
GTIN	4055143535588
Customs tariff number	85389099990
