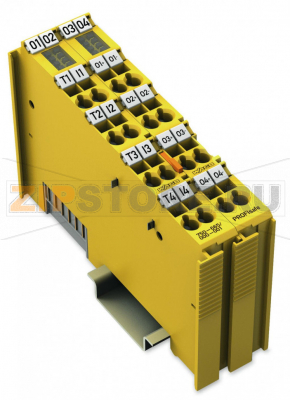

Отказоустойчивый 4/4-канальный дискретный вход/выход; тока; 0,5 А; PROFIsafe; желтые Wago 750-665/000-001

Каталожный номер 750-665/000-001
Розничная цена
475 $ с НДС ≈ 45 104 ₽ с НДС
* стоимость и наличие уточняйте у менеджера
-
+
Купить в 1 клик
Скидки от суммы заказа
Гарантия от производителя
Ходовые товары на складе
Наличный и безналичный расчет
Доставка по России и СНГ
Добавлено в корзину!

Товаров: 0

На сумму: 0

Продолжить покупки
Оформить заказ
Описание
Оплата
Доставка
Гарантия
Инструкции

Описание товара

Модуль ввода-вывода 750-665/000-001 PROFIsafe имеет 4 вывода питания (O1 - O4) и 4 чувствительных к синхронизации ввода (I1 - I4), питание на которые подается через 4 вывода с разной синхронизацией (T1 - T4).

Синхронизированные выводы защищены от короткого замыкания. Выводы постоянно контролируются на перекрестные замыкания и подачу напряжения из разных источников.

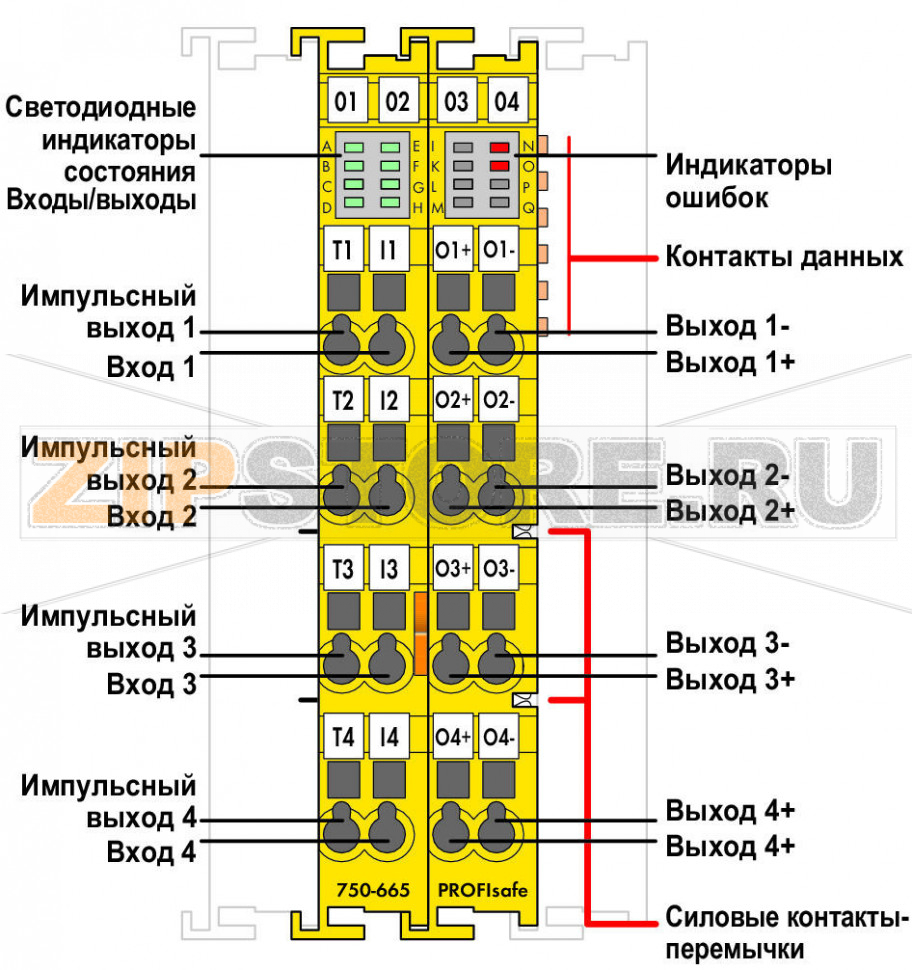

Соответствующий светодиодный индикатор для каждого из 4 каналов ввода и 4 каналов вывода отображает состояние передачи сигнала. Два красных светодиодных индикатора также отображают внутренние или внешние ошибки.

Адрес PROFIsafe можно задавать с помощью кодового переключателя, расположенного сбоку.

Оптопара обеспечивает электрическую изоляцию между шиной и устройствами полевого уровня.

Отдельные модули ввода могут быть расположены в любой комбинации при конфигурировании узла полевой шины. Групповая компоновка не требуется.

Дополнительная информация находится в руководстве к устройству.

При выполнении нового монтажа см. информацию по 4-канальному предохранительному дискретному модулю ввода-вывода PROFIsafe V2 iPar 750-667/000-003 (см. стр. 300).

Технические данные

Number of digital inputs4
Number of digital outputs4
Total number of channels (module)8
Achievable safety classes4 x кат. 2/SIL 2 или 2 x кат. 4/SIL 3
тип сигналаVoltage
Type of signal voltageDC 24 V
Sensor connection4 x (sicherer Eingang mit Testpuls)
Actuator connection4 x (fail-safe output with test pulse)
Input characteristicclock sensitive
Input current per channel for signal (1) typ.2,2

mA

Output switching designPower outputs
Switching frequency max.5 Hz; Ohmsche Last
Switching frequency max. (2)0,1 Hz; Induktive Last nach IEC 947-5-1, DC 13
Switching frequency max. (3)5 Hz; Induktive Last nach IEC 947-5-1, DC 13; mit Freilaufdioden
Реактивное сопротивление (макс.)емкостное сопротивление 2 нФ, категория DC 13
Load type of switching frequencyOhmsche Last
Время отклика (мин. - макс.), входыtвкл (H->L) = 13 … 71 мс; tвыкл (H->L) = 13 … 26 мс; + 2 х время прохода внутренней шины; + 2 х время прохода связки соединитель - ПЛК; + время обработки в ПЛК
Время отклика (мин. - макс.), выходыtвкл (H->L) = 13 мс; tвыкл (H->L) = 13 мс; + 2 х время прохода внутренней шины; + 2 х время прохода связки соединитель - ПЛК; + время обработки в ПЛК
Интервал между проверочными испытаниями10

years

Configuration optionsPROFIsafe address adjustable via DIP switch or engineering software
System supply voltageDC 5 V; via data contacts
Current consumption, system supply (5 V)55

mA

Field supply voltageDC 24 V (-15 … +20 %); uber Leistungskontakte (Einspeisung uber Messerkontakt; Weiterleitung uber Federkontakt)
Изоляция500 В система/питание
IndicatorsLED (A-H) green: Status I1 … I8; LED (I-K) red: internal, external error
Number of incoming power jumper contacts2
Number of outgoing power jumper contacts2
Current carrying capacity of the power jumper contacts10

A

Данные соединения

Connection technology: In-/Outputs16 x CAGE CLAMP®
Connection type (1)Inputs/Outputs
Размеры одножильных проводников0,08 … 2,5 mm? / 28 … 14 AWG
Тонкие многожильные проводники0,08 … 2,5 mm? / 28 … 14 AWG
Длина снятия изоляции8 … 9 mm / 0.31 … 0.35 inch

Geometrical Data

Ширина24 mm / 0.945 inch
Высота100 mm / 3.937 inch
Длина67,8 mm / 2.669 inch
Length from upper-edge of DIN-35 rail60,6 mm / 2.386 inch

Механические данные

Тип монтажаDIN-рейка 35 мм

Material Data

Цветжелтые
материал корпусаPolycarbonate, polyamide 6.6
Вес101,2

g

Маркировка соответствияCE

Environmental Requirements

Surrounding air (operating) temperature0 … 55 °C
Surrounding air (storage) temperature-40 … 85 °C
Степень защитыIP20
Степень загрязнения (5)2 per IEC 61131-2
Рабочая высота0 … 2000 m
Монтажное положениеhorizontal (standing/lying) or vertical
Относительная влажность воздуха (без конденсации)95

%

Виброустойчивостьacc. to IEC 60068-2-6
Ударопрочность15g per IEC 60068-2-27
ЭМС - помехоустойчивостьacc. to EN 61000-6-2
ЭМС - излучение помехacc. to EN 61000-6-4
Устойчивость к воздействию загрязняющих веществPer IEC 60068-2-42 and IEC 60068-2-43
Permissible H2S contaminant concentration at a relative humidity 75 %10

ppm

Permissible SO2 contaminant concentration at a relative humidity 75 %25

ppm

Коммерческие данные

Product Group15 (Remote I/O)
Тип упаковкиBOX
Country of originDE
GTIN4045454767952
Customs tariff number85389099990

Характеристики

Производитель Wago
Заказ кратно 1
Минимальный заказ 1
Вес 0 кг
